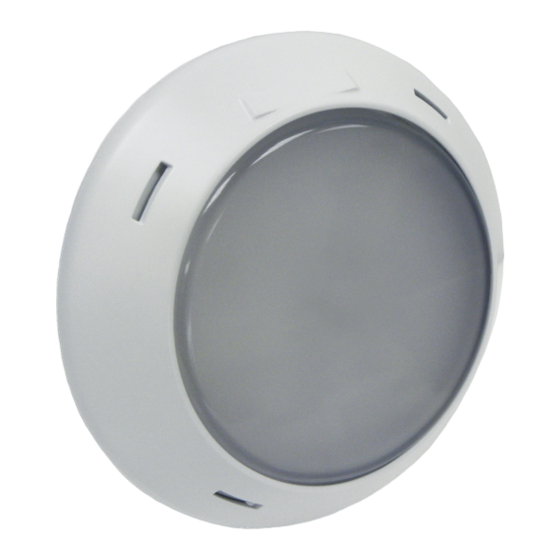

LumiPlus RAPID PROJECTOR
PROJECTEUR LumiPlus RAPID
PROYECTOR LumiPlus RAPID
PROIETTORE LumiPlus RAPID
STRAHLER LumiPlus RAPID
PROJETOR LumiPlus RAPID
INSTALLATION AND MAINTENANCE MANUAL
MANUEL D'INSTALLATION ET D'ENTRETIEN
MANUAL DE INSTALACIÓN Y MANTENIMIENTO
MANUALE DI INSTALAZIONE E MANUTENZIONE
EINBAU-UND BETRIEBSANLEITUNG
MANUAL DE INSTRUÇÕES E MANUTENÇÃO
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Astralpool LumiPlus RAPID 1.11
Inhaltszusammenfassung für Astralpool LumiPlus RAPID 1.11

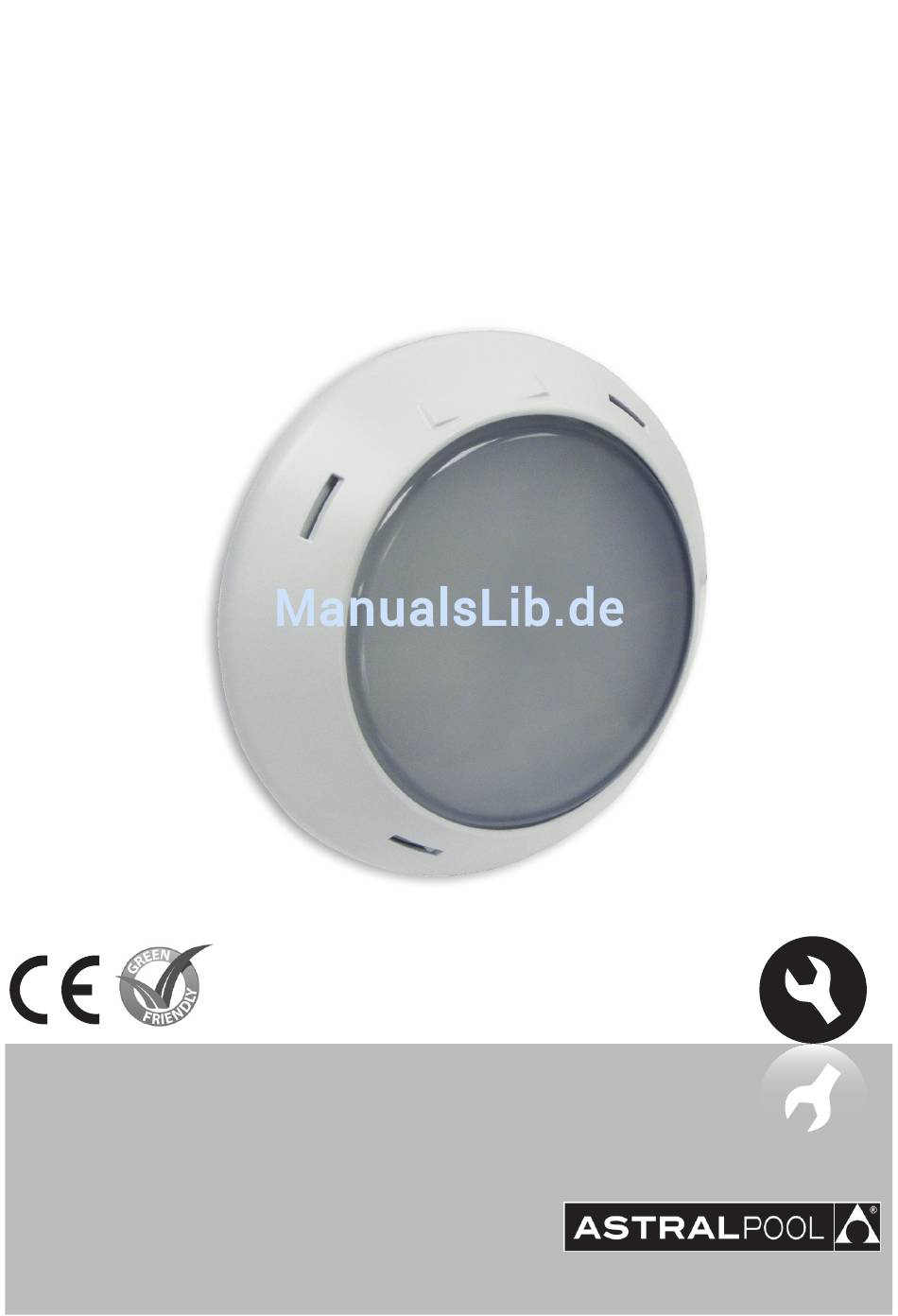

- Seite 1 LumiPlus RAPID PROJECTOR PROJECTEUR LumiPlus RAPID PROYECTOR LumiPlus RAPID PROIETTORE LumiPlus RAPID STRAHLER LumiPlus RAPID PROJETOR LumiPlus RAPID INSTALLATION AND MAINTENANCE MANUAL MANUEL D’INSTALLATION ET D’ENTRETIEN MANUAL DE INSTALACIÓN Y MANTENIMIENTO MANUALE DI INSTALAZIONE E MANUTENZIONE EINBAU-UND BETRIEBSANLEITUNG MANUAL DE INSTRUÇÕES E MANUTENÇÃO...
-
Seite 2: General Characteristics
• Unit projector • Warranty booklet • 1” 1/2 adaptor • Installation and maintenance manual • Manual for electrical connection • Spanner for adaptor MODELS AVAILABLE ACCORDING TO CHARACTERISTICS LumiPlus Rapid 1.11 Light Concrete pool Liner pool 62328 64340 62327... - Seite 3 Procedure: 1 - An O-ring should be chosen that fits to the piping and placed on the adaptor. 2- Twist the adaptor into the piping. 3- Insert the cable in the piping, ease the projector in and turn 90º clockwise (Fig.5a). 4- Ensure that the logo is uppermost.
- Seite 4 C) In mini snap-in niche (Fig. 3c) Recess required: 60229 / Accessories required: No / Siphonrequired:No Procedure: 1- Screw the adaptor into the niche. 2- Insert the cable in the niche’s stuffing box assembly, then tighten the nut on the stuffing box assembly using the special spanner included with the niche.
- Seite 5 • Ensemble projecteur • Brochure de garantie • Aaptateur 1” 1/2 • Manuel d’installation et d’entretien • Manuel pour la connexion électrique • Clé de fixation adaptateur MODÈLES DISPONIBLES SUIVANT CARACTÉRISTIQUES LumiPlus Rapid 1.11 Lumière Concrete pool Liner pool 62328 64340 62327...
- Seite 6 4. MONTAGE : Il existe plusieurs options pour l’installation de LumiPlus Rapid: Piscine en béton: A) Directement sur un tube Ø63 PN-6/10. (Fig. 2a) Encastrable nécessaire : aucun / Accessoires nécessaires: 62395 / Siphon nécessaire : Oui Procédure : 1- Choisir le joint torique approprié au tuyau et le mettre sur l’adaptateur. 2-Insérer l’adaptateur à...
- Seite 7 Procédure : 1- Visser l’adaptateur sur la buse. 2- Insérer le câble dans la buse, insérer le projecteur et faire tourner à 90° dans le sens des aiguilles d’une montre (fig. 5a). 3- Orienter le logotype vers la partie supérieure. (fig. 4) C) Dans la niche mini à...
-
Seite 8: Instalación
• Conjunto proyector • Folleto de garantía • Adaptador • Manual de instalación y mantenimiento • Manual para la conexión eléctrica • Llave fijación adaptador MODELOS DISPONIBLES SEGÚN CARACTERÍSTICAS LumiPlus Rapid 1.11 Piscinas de hormigón Piscinas con liner 62328 64340 62327 64339... - Seite 9 4. MONTAJE: Existen varias opciones para la instalación de LumiPlus Rapid: Piscina Hormigón: A) Directamente en un tubo Ø63 PN-6/10. (Fig. 2a) Empotrable necesario: Ninguno / Accesorios necesarios: 62395 / Necesario hacer sifón: Sí Procedimiento: 1- Hay que escoger la junta torica adecuada para el tubo y ponerla en el adaptador. 2- Entrar el adaptador a presión dentro del tubo.
- Seite 10 C) En nicho mini de acople rapido (Fig. 3c) Empotrable necesario: 60229 / Accesorios necesarios: No / Necesario hacer sifón: No Procedimiento: 1- Roscar adaptador en nicho. 2- Insertar el cable en el prensaestopas del nicho, apretar la tuerca del prensaestopes mediante la llave especial incluida en el nicho.
-
Seite 11: Installazione
• Libretto di garanzia • Adattatore filetto 1” 1/2 • Manuale di instalazione e manutenzione • Manuale per la connessione elettrica • Chiave di fissaggio adattatore MODELLI DISPONIBILI A SECONDA DELLE CARATTERISTICHE LumiPlus Rapid 1.11 Luce Piscinas in cemento Liner 62328 64340... - Seite 12 4. MONTAGGIO: Esistono varie opzioni per l’installazione del LumiPlus Rapid: Piscina Cemento: A) Direttamentein un tubo Ø63 PN-6/10. (Fig. 2a) Incasso necessario:nessuno / Accessori necessari: 62395 / Necessariofare un sifone:sì Procedimento: 1 –Bisogna scegliere l’anello di tenuta adeguato per il tubo emetterlo nell’adattatore. 2-Introdurre l’adattatore a pressioneall’interno del tubo.
- Seite 13 Procedimento: 1- Avvitare l’adattatore nella bocchetta. 2- Inserire il cavoall’interno della bocchetta, introdurreil proiettore e girare 90º in senso orario (Fig. 5a). 3- Orientare il logotipo nella parte superiore. (Fig. 4) C) In nicchia mini di accoppiamento rapido (Fig. 3c) Incasso necessario: 60229 / Accessori necessari: no / Necessario fare un sifone:no Procedimento: 1- Avvitare l’adattatore nella nicchia.
- Seite 14 Im Inneren des Kartons befindet sich folgendes Zubehör: • Gruppe scheinwerfer • Garantieheft • Gewindeadapter 1” 1/2 • Einbau-und Betriebsanleitung • Handbuch für die Elektrische Zusammenhang • Adapter-Befestigungsschlüssel MODELLE VERFÜGBAR JE NACH PRODUKTMERKMAL LumiPlus Rapid 1.11 Licht Aus Beton Liner 62328 64340 62327 64339...
- Seite 15 4. MONTAGE: Für die Installation von LumiPlus Rapid gibt es mehrere Optionen: Betonbecken: A) Direkt an einem Rohr Ø63 PN-6/10. (Abb. 2a) Erforderlicher Einbau: Keiner / Benötigtes Zubehör: 62395 / Siphon erforderlich: Ja Vorgehensweise: 1 - Es muss eine für das Rohr passende O-Ring-Dichtung gewählt und auf den Adapter gesetzt werden. 2- Druck auf den Adapter ausüben, um ihn ins Rohr einzupassen.
- Seite 16 Vorgehensweise: 1- Adapter an Düse anschrauben. 2- Das Kabel in die Düse einführen, den Projektor einsetzen und um 90º im Uhrzeigersinn drehen (Abb. 5a). 3- Das Logo nach oben drehen. (Abb. 4) C) In Mini-Nische für Schnellanschluss (Abb. 3c) Erforderlicher Einbau: 60229 Benötigtes Zubehör: Nein Siphon erforderlich: Nein Vorgehensweise:...
- Seite 17 • Folheto de garantia • Adaptador rosca 1” 1/2 • Manual de instruções e manutenção • Manual para a ligação elétrica • Chave de aperto do adaptador MODELOS DISPONÍVEIS DEPENDENDO DAS CARACTERÍSTICAS LumiPlus Rapid 1.11 Betão Liner 62328 64340 62327...
- Seite 18 4. MONTAGEM: Existem várias opções para a instalação de LumiPlus Rapid: Piscina de betão: A) Diretamente num tubo Ø63 PN-6/10. (Fig. 2a) Encastramento necessário: Nenhum / Acessórios necessários: 62395 / Necessário fazer sifão: Sim Procedimento: 1- É necessário escolher a junta tórica adequada para o tubo e pô-la no adaptador. 2- Introduzir o adaptador à...
- Seite 19 2- Introduzir o cabo dentro da boquilha, introduzir o projetor e rodar 90º no sentido dos ponteiros do relógio (Fig. 5a). 3- Orientar o logótipo na parte superior (Fig. 4). C) Num mini nicho de acoplagem rápida (Fig. 3c) Encastramento necessário: 60229 Acessórios necessários: Nenhum / Necessário fazer sifão: Não Procedimento: 1- Enroscar o adaptador no nicho.
- Seite 21 ENGLISH Pos. Code Description Pos. Code Description 4403010075 LP RAPID FACEPLATE 4403010060 BUSHING ADJUSTER 4403010079 LINER RAPID FACEPLATE 4403010065 LumiPlus CABLE 4403010064 WIRE NUT 4403010063 1 1/2” THREAD ADAPTOR 4403010076 PACKING GLAND ASSEMBLY FRANÇAIS Pos. Code Description Pos. Code Description 4403010075 ENJOLIVEUR LP RAPID 4403010060...
- Seite 22 FIG. 1 Ø63 PN-06 Ø63 PN-10 Ø63 PN-06 Ø63 PN-10 35421 62395 35418 Ø2 (PN-10) Ø3 (PN-06) 15658 15660 53956 15659 15661 62395 62395 Ø3,5 FIG. 2...
- Seite 23 27084 15664 15665 06544 38805 60229 FIG. 3 FIG. 4...
- Seite 24 FIG.5 FIG. 6...
- Seite 25 SACOPA, S.A.U. PRODUCTS: LumiPlus RAPID UNDERWATER PROJECTOR PRODUITS: PROJECTEUR IMMERGÉ LumiPlus RAPID PRODUCTOS: PROYECTOR SUBACUÁTICO LumiPlus RAPID PRODOTTI: PROIETTORE SUBACQUEO LumiPlus RAPID PRODUKTE: LumiPlus RAPID UNTERWASSERCHEINWERFER PRODUTOS: PROJETOR SUBACUÁTICO LumiPlus RAPID DÉCLARATION CE DE CONFORMITÉ DECLARATION CE OF CONFORMITY Les produits énumérés ci-dessus sont conformes à: The products listed above are in compliance with: La Directive de compatibilité...
- Seite 28 • DIMENSIONS Concrete Pool • DIMENSIONS • DIMENSIONES • DIMENSIONI • ABMESSUNGEN • DIMENSÕES Liner Pool LumiPlus Rapid 1.11 Light Concrete pool Liner pool 62328 64340 62327 64339 Monocolour 64561 64341 RGB-Wireless 62393 65307 KIT 1 RGB-Wireless + Control Motion...
