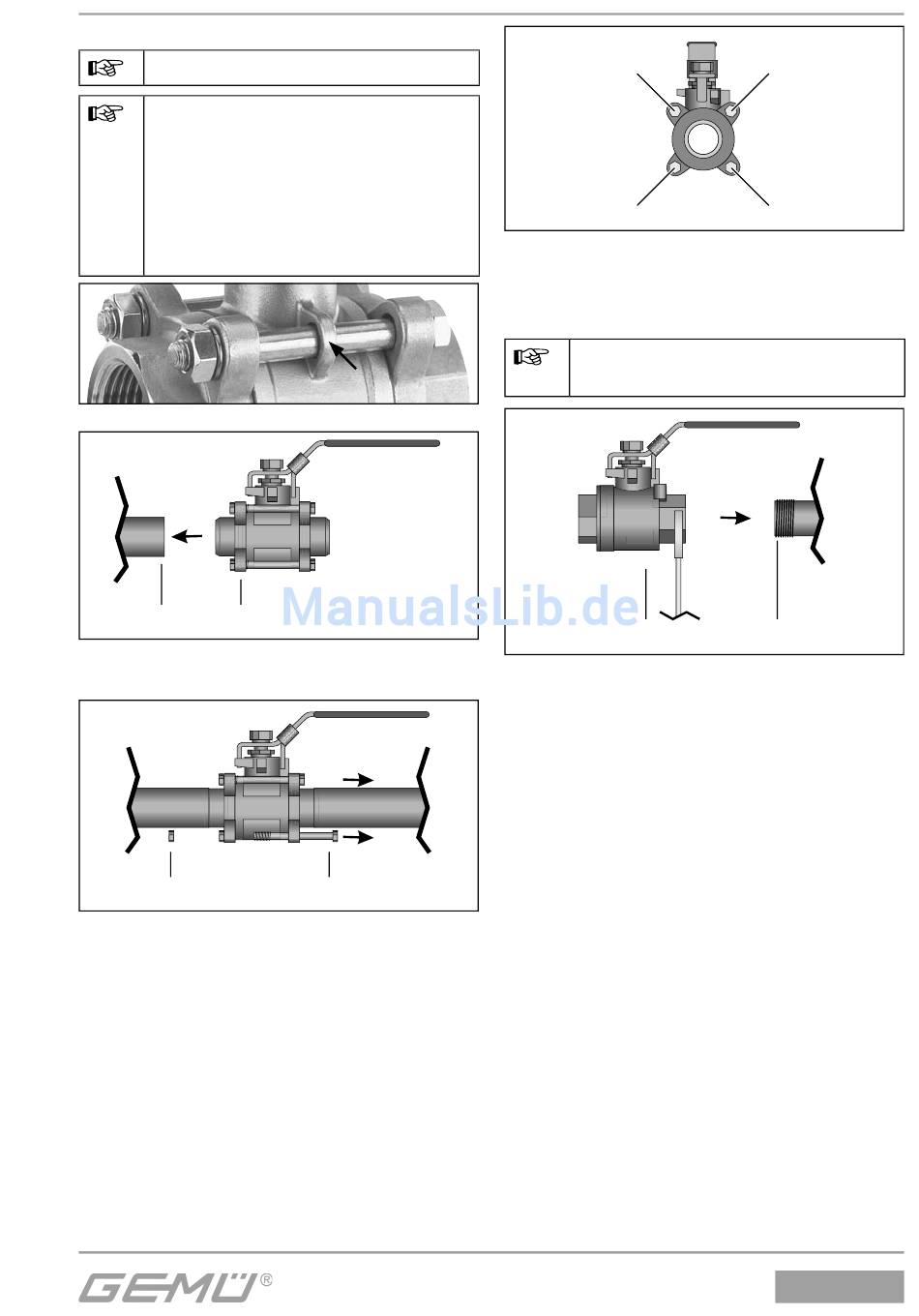

Montáž u svařovaného hrdla:
Dodržujte svářečské normy!
Různá provedení! Podle
provedení je třmenem (šipka)
v plášti veden šroub.
Při tomto provedení povolte pouze
příslušný šroub, ostatní šrouby
odstraňte a střední část otočte
a nevyjímejte jej.
1 2
1. Svařované hrdlo 1 vystřeďte vpravo
a vlevo na potrubí 2 a přichyťte.
3
2. Matice 3 zcela vyšroubujte.
3. Vytáhněte šrouby 4.
4. Vyjměte střední část 5.
5. Svařované hrdlo 1 přivařte vpravo
a vlevo na potrubí 2.
6. Svařované hrdlo nechte zchladnout.
7. Kulový kohout opět smontujte.
5
4
6
9
8. Matice 6–9 dotahujte křížem, přidržujte
je klíčem na šrouby.
Montáž u závitového spoje:
Našroubujte závitový spoj do
potrubí podle platných norem!
1
1. Těleso kulového kohoutu 1 našroubujte
na potrubí 2, použijte vhodné těsnění
závitů. Těsnicí prostředek na závit není
obsažen v dodávce.
2. Přidržte vidlicovým klíčem 3.
3. Těleso kulového kohoutu 1 spojte
s potrubím i na druhé straně.
23 / 32
8
7
3
2
