BEDIENUNGSANLEITUNG
MODE D'EMPLOI

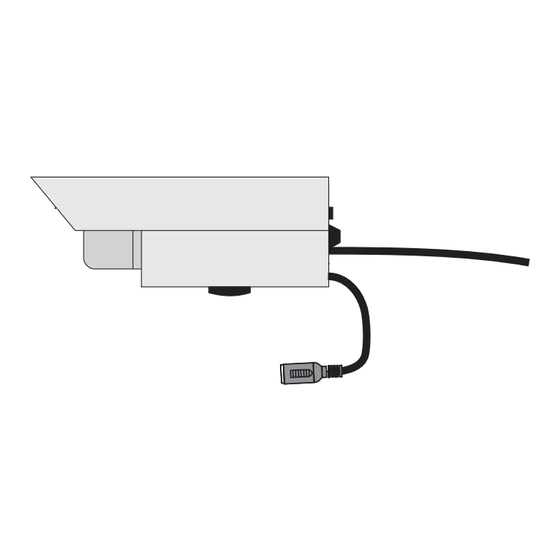

Funk-Farb-Kamera Set IP44
mit IR
Radio Colour Camera Set IP44
with IR
Set IP44 Caméra couleur sans fil à
Infrarouge
Funk-Farb-Kamera Set IP44
mit IR
Best.-Nr. / Item-No. / N o de commande:
*01-05/HK
OPERATING INSTRUCTIONS
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält
Version 01/05
wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten
Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit
Angabe der entsprechenden Seitenzahlen auf Seite 5.
These Operating Instructions are part of the product. They contain
important information on commissioning and installation. Please
follow them, including when passing this product on to third par-
ties.
Seite 4 - 18
Please keep the Operating Instructions for future reference!
The contents page on page 19 lists the contents of these instructions
together with the relevant page number.
Seite 19 - 33
Le présent mode d'emploi fait partie intégrante du produit. Il com-
porte des directives importantes pour la mise en service et la mani-
pulation de l'appareil. Tenir compte de ces remarques, même en
cas de transfert du produit à un tiers.
Seite 34 - 48
Conserver le présent mode d'emploi afin de pouvoir le consulter à tout
moment.
La table des matières se trouve à la page 35.
Deze gebruiksaanwijzing hoort bij dit product. Er staan belangrijke
Pagina 49 - 63
aanwijzingen in betreffende de ingebruikname en gebruik, ook als
u dit product doorgeeft aan derden.
75 08 82
Bewaar deze handleiding zorgvuldig, zodat u deze later nog eens kunt
nalezen!
U vindt een opsomming van de inhoud in de inhoudsopgave met aan-
duiding van de paginanummers op pagina 50.
2
