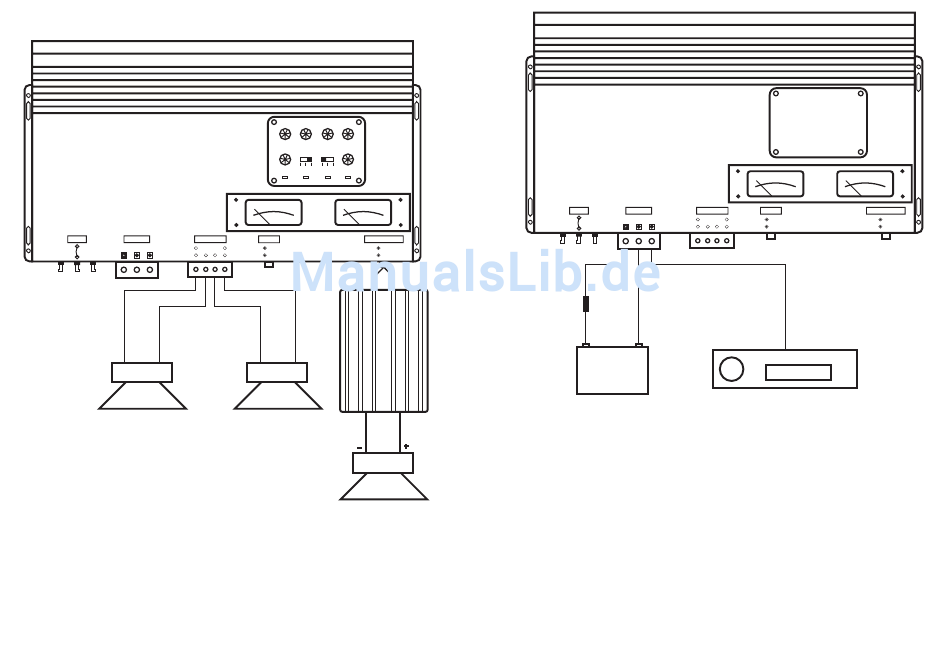

Anschlußbeispiel: Koaxial-Lautsprechersystem mit Subwoofer
FUSE
POWER
SPEAKER
B+
GND REM
+
+
+
_
L
Koaxial-Lautsprechersystem
20
MAIN OUTPUT
PRE OUTPUT
GAIN
X-OVER
X-OVER
GAIN
L
L
MIN
MAX
40Hz 400Hz
40Hz 400Hz
MIN
MAX
R
R
MIN
MAX
LP
LP FULL
FULL HP
HP
LP FULL
LP
FULL HP
HP
MIN
MAX
POWER
PEAK
SHORT
TEMP
CH1
CH2
INPUT
PREOUTPUT
BRIDGED
-
LEFT
L
-
+
R
-
RIGHT
L
+
_
R
Subwoofer
LEFT
RIGHT
R
Zusatz-
sicherung
Verbinden Sie den Anschluß B+ des
POWER-Terminals (2) direkt mit dem
Pluspol der Bordbatterie.
Verbinden Sie den Anschluß REM des
POWER-Terminals (2) mit dem Anten-
nensteuerausgang des Autoradios.
FUSE
POWER
SPEAKER
B+
GND REM
+
BRIDGED
-
+
-
+
-
L
R
-
+
Batterie
Der Verstärker wird über diesen Eingang
eingeschaltet, wenn eine Spannung von
+12V anliegt. Inzwischen besitzen fast
alle Autoradios einen solchen Antennen-
steuerausgang (Steueranschluß für eine
Motorantenne). An diesem Ausgang liegt
nur eine Spannung von +12V an, wenn
das Radiogerät eingeschaltet wird.
Falls Ihr Radio nicht über einen derarti-
gen Anschluß verfügt, ist ein zusätzlicher
Schalter notwendig, der den Anschluß
REM des POWER-Terminals (2) mit +12V
verbindet. Wählen Sie als Steuer-Span-
CH1
CH2
INPUT
PREOUTPUT
LEFT
LEFT
RIGHT
RIGHT
Antennensteuer-
ausgang
Autoradio
9
