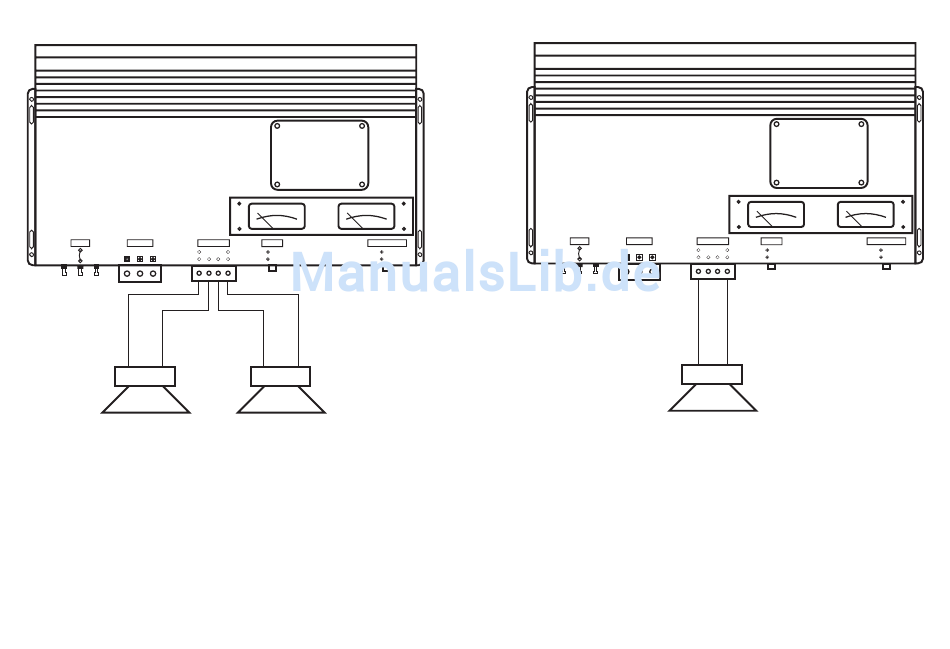

Stereobetrieb (Normalbetrieb):
FUSE
POWER
+
B+
GND REM
+
+
_
L
min. 2 Ohm
Verbinden Sie Ihre Lautsprecher mit den
Klemmen des SPEAKER-Terminals (3)
14
CH1
CH2
SPEAKER
INPUT
PREOUTPUT
-
BRIDGED
LEFT
L
-
+
R
-
RIGHT
+
_
R
min. 2 Ohm
Pluspol linker Lautsprecher >
Lautsprecherklemme L+
Minuspol linker Lautsprecher >
Lautsprecherklemme L-
Pluspol rechter Lautsprecher >
Lautsprecherklemme R+
Minuspol rechter Lautsprecher >
Lautsprecherklemme R-
Mono-Brückenbetrieb:
LEFT
RIGHT
Verbinden Sie Ihren Lautsprecher mit
den Klemmen des SPEAKER-Terminals
(3)
FUSE
POWER
SPEAKER
B+
GND REM
+
BRIDGED
-
+
L
-
+
R
-
+
_
min. 4 Ohm
Pluspol Lautsprecher >
Lautsprecherklemme L+
Minuspol Lautsprecher >
Lautsprecherklemme R-
CH1
CH2
INPUT
PREOUTPUT
LEFT
LEFT
RIGHT
RIGHT
