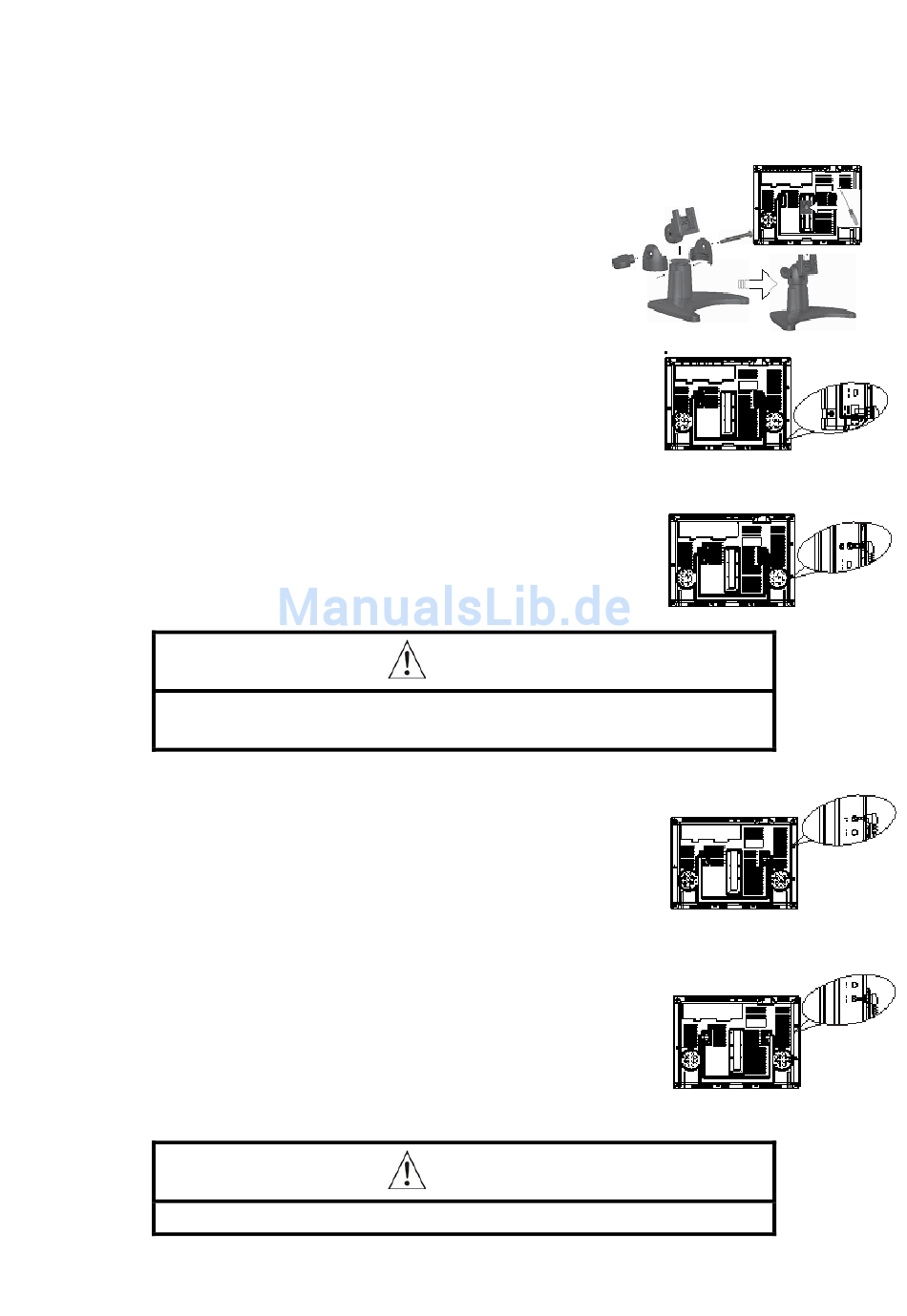

5. GRUNDBEDIENUNG

5.1.1.

ZUSAMMENBAU DES STANDFUSSES

Führen Sie die Schraube durch die drei Teile des Standfusses
wie in der Abbildung zu sehen ist. Danach setzen Sie die
Flügelmutter auf der Schraube und drehen sie fest. Setzen Sie
den Bildschirm von oben in die Halterung ein und sichern ihn mit
dem Fixierknopf.
5.1.2.

STROMVERSORGUNG HERSTELLEN:

Stecken Sie den Netzadapter zuerst in die Steckdose. Anschließend
stecken Sie den 12 Voltstecker in die dafür vorgesehende Buchse an
der Seite des Gerätes. Im Fahrzeug benutzen Sie bitte das mitgelieferte
12V-Adapterkabel.
5.1.3. Anschluss des Kopfhörers:
Stecken Sie den 3,5mm Klinkenstecker in die dafür vorgesehende
Kopfhörerbuchse.
Ist ein Kopfhörer angeschlossen, so wird der Ton nur über den
5.1.4.

ANSCHLUSS AN DEN AV-EINGANG:

Schließen Sie den gelben Stecker des AV Kabels an ihre Video Quelle
an. Danach verbinden Sie den weißen Stecker mit der Buchse für den
linken Ton-Kanal und dann den roten Stecker mit der Buchse für den
rechten Ton-Kanal. Stecken Sie dann den 3,5mm Klinkenstecker des
AV-Kabels in die AV IN-Buchse an Ihrem Gerät.
5.1.5.

ANSCHLUSS AN DEN AV-AUSGANG:

Schließen Sie den gelben Stecker des AV Kabels an ihren externen
Bildschirm an. Danach verbinden Sie den weißen Stecker mit der
Buchse für den linken Ton-Kanal und dann den roten Stecker mit der
Buchse für den rechten Ton-Kanal. Stecken Sie dann den 3,5mm
Klinken-Stecker des AV-Kabels in die AV OUT-Buchse an Ihrem Gerät.
Kopfhörer und nicht über die Lautsprecher wiedergegeben.
Die AV-Ausgangsfunktion ist nur im DVB-T Modus verfügbar.
Achtung
Achtung
8
