5.1

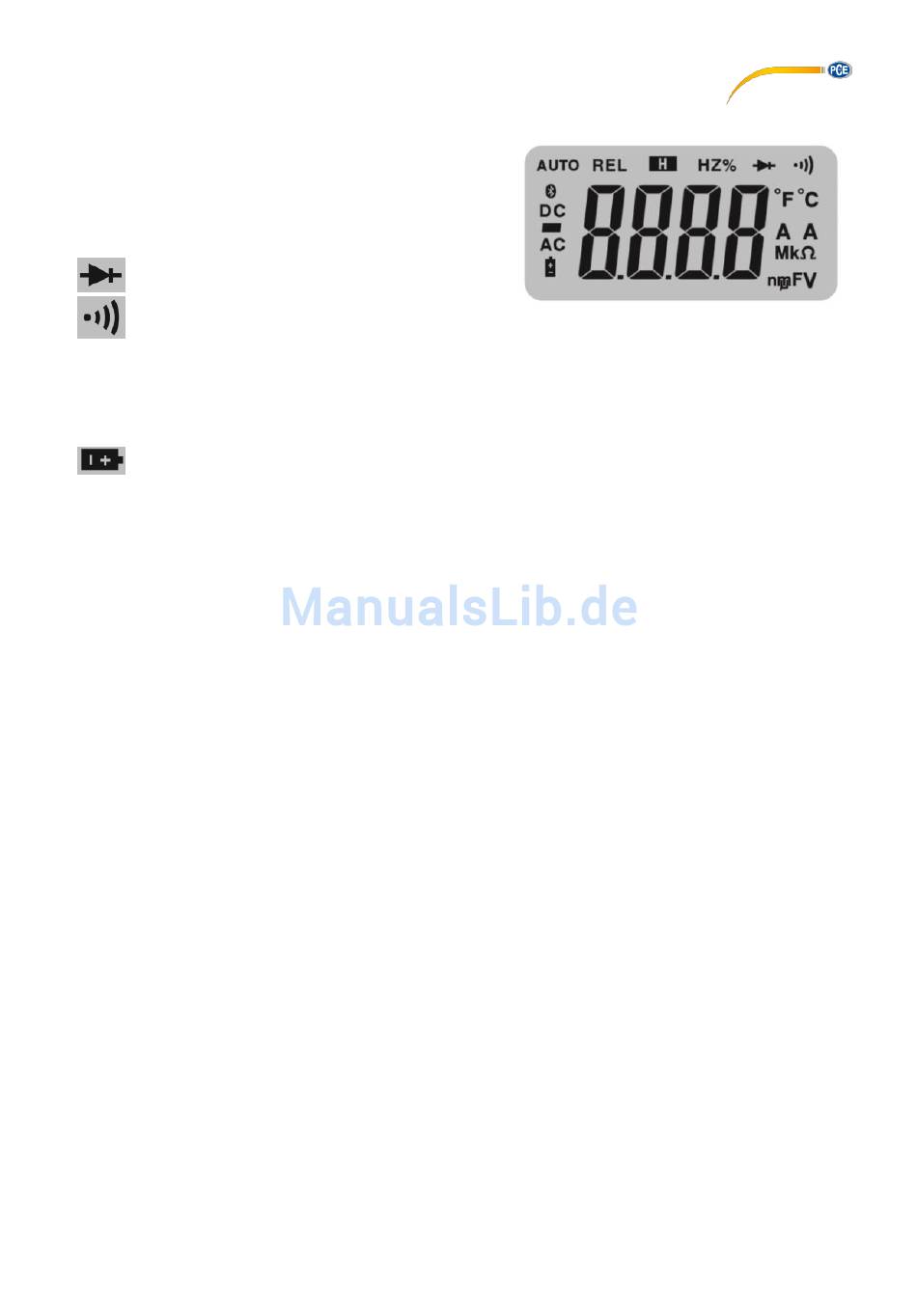

Displaybeschreibung
AUTO Automatischer Messbereich
REL
Neuer Nullpunkt
H
Messwert eingefroren
HZ
Frequenz
%
Spannungsverhältnis
Diodenprüfung
Durchgangsprüfung
°F/°C
Temperatur Grad Fahrenheit und Grad Celsius
A
Ampere
MkΩ
(Mega/kilo) Ohm
nµF
(nano/mikro) Farat
mV
(milli) Spannung
Batteriespannung gering
AC/DC Wechsel- / Gleichspannung, Wechsel- / Gleichstrom
6
Wechselstrommessung
Um eine Wechselstrommessung durchzuführen, gehen Sie wie folgt vor. Stellen Sie das
Multifunktionsrad auf „200 A" ein. Führen Sie nun die Stromgabel über das zumessende Kabel.
Das Messgerät zeigt Ihnen den Messwert direkt an. Durch Drücken der „REL" Taste setzen Sie
einen neuen Nullpunkt. Um den Nullpunkt wieder zu löschen, drücken Sie erneut die „REL" Taste.
Achtung: Entfernen Sie vor der Strommessung die Prüfkabel vom Gerät.
7
Wechselspannungsmessung
Um eine Wechselspannungsmessung durchzuführen, schließen Sie zunächst das schwarze
Kabel an den Anschluss „COM" und das rote Kabel an den Anschluss „V, Ω, CAP, Hz, %, TEMP"
an. Stellen Sie nun das Multifunktionsrad auf Wechselspannung ein. Wenn Sie nun die
Messleitungen an den Prüfling anlegen, wird Ihnen der Messwert direkt angezeigt. Durch Drücken
der „REL" Taste setzen Sie einen neuen Nullpunkt. Um den Nullpunkt wieder zu löschen, drücken
Sie erneut die „REL" Taste.
8
Gleichspannungsmessung
Um eine Gleichspannungsmessung durchzuführen, schließen Sie zunächst das schwarze Kabel
an den Anschluss „COM" und das rote Kabel an den Anschluss „V, Ω, CAP, Hz, %, TEMP" an.
Stellen Sie nun das Multifunktionsrad auf Gleichspannung ein. Wenn Sie nun die Messleitungen
an den Prüfling anlegen, wird Ihnen der Messwert direkt angezeigt. Durch Drücken der „REL"
Taste setzen Sie einen neuen Nullpunkt. Um den Nullpunkt wieder zu löschen, drücken Sie erneut
die „REL" Taste.
9
Widerstands- / Durchgangs- / Dioden- / Kapazitätsmessung
Um eine Widerstands- / Durchgangs- / Dioden- oder Kapazitätsmessung durchzuführen, gehen
Sie wie folgt vor:
Drehen Sie den Multifunktionsdrehschalter auf „Ω CAP". Drücken Sie nun die MODE-Taste, um
zwischen Widerstands- / Durchgangs- / Dioden- oder Kapazitätsmessung zu wechseln. Stecken
Sie nun die schwarze Messleitung in den Anschluss „COM" und die rote Messleitung an den roten
Anschluss.
© PCE Instruments
