JVC KW-R920BT Bedienungsanleitung Seite 94

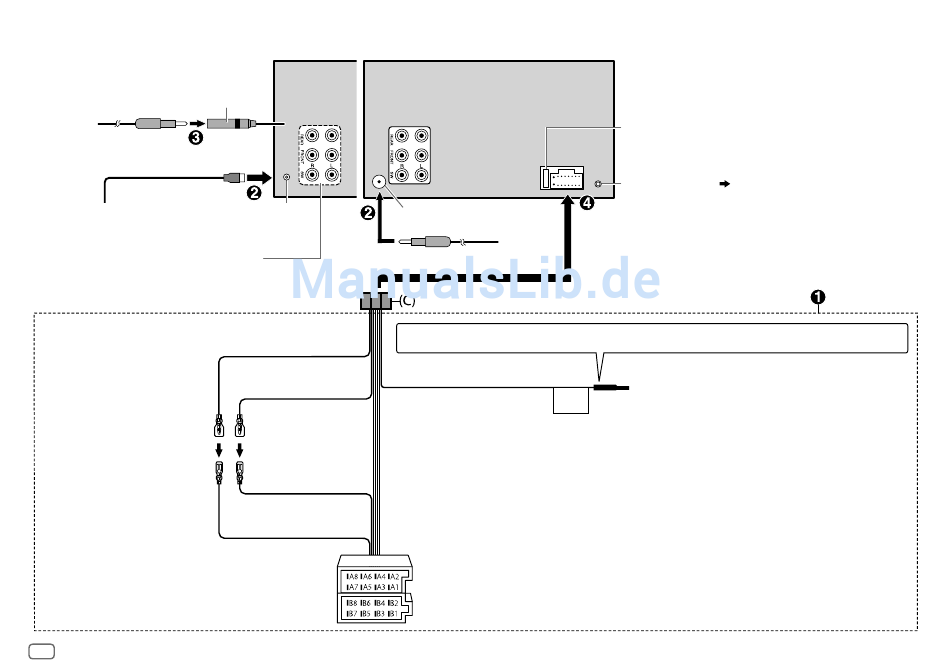

Verdrahtungsanschluss
(Für (For KW-DB92BT) KW-DB92BT
Antennen-Eingangsklemme (für FM/AM)
Hinterer / Vorderer / Subwoofer-Ausgang
Für 3-Wege-Übergang: Hochtöner/
Mitteltöner/ Tieftöner-Ausgang
30
)
Antennenanschluss
DAB-Antennenbuchse
(SMB-Anschluss)
Gelb (Batteriekabel)
Hellblau/Gelb
Rot (Zündkabel)
(Lekungs-Fernbedienungskabel)
Rot (A7)
Gelb (A4)
Falls kein Anschluss durchgeführt wird, lassen Sie den Draht bitte nicht aus der Lasche hervorstehen.
STEERING
WHEEL
REMOTE
ISO-Anschlüsse
(Für KW-R920BT )
(For KW-R920BT)
Sicherung (10 A)
12
Mikrofoneingangsbuchse ( )
Zum Lenkrad-Fernbedienungsadapter
