Systemüberblick
Linke Seite
Sämtliche Be- und
Entlüftungsöffnungen
müssen unter allen
Umständen freige-
halten werden. Bei
Nichtbeachtung kann
es zu einer Überhit-
zung des Gerätes
kommen.
Rechte Seite
Frontansicht

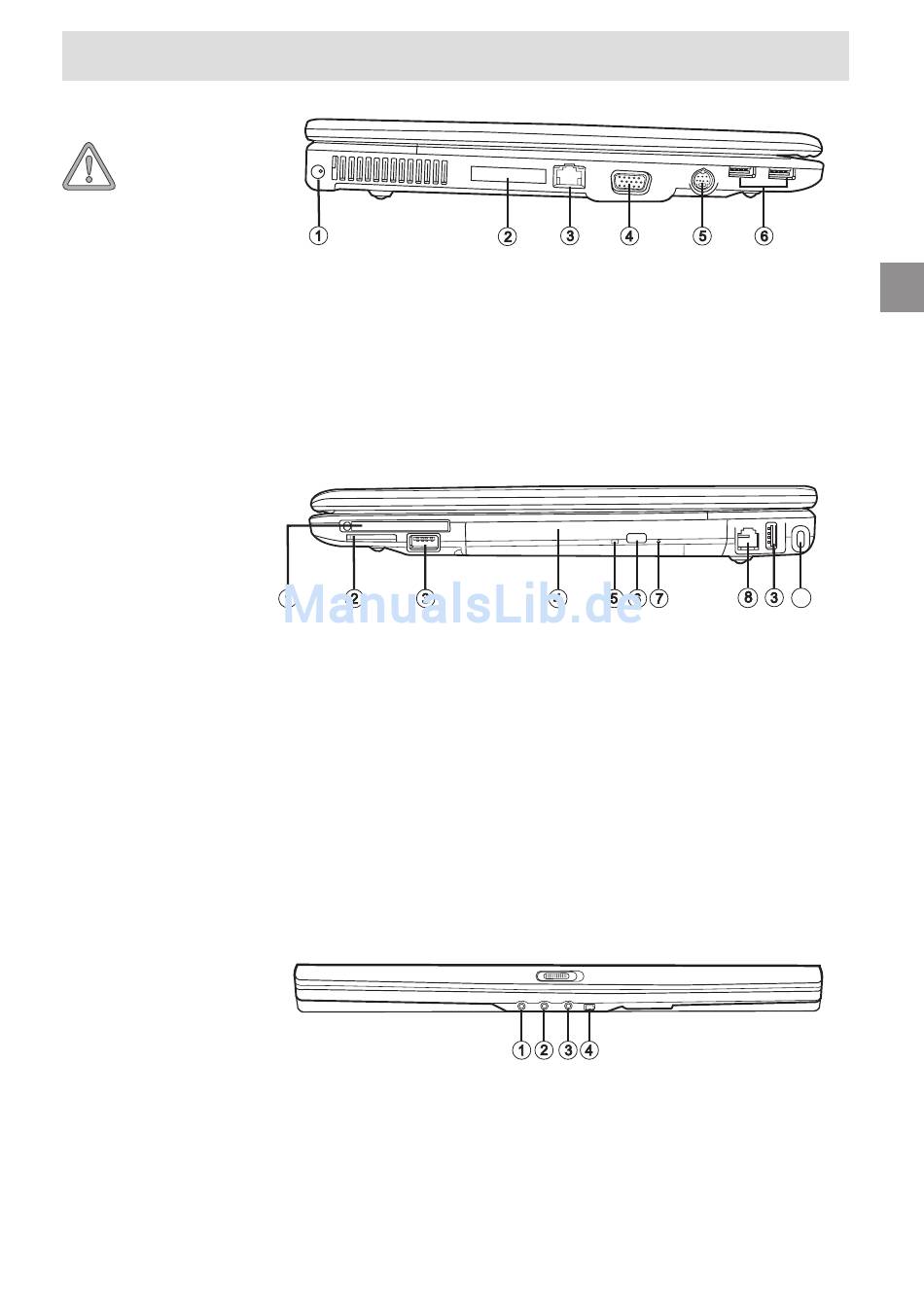

MAXDATA Notebook PRO 6100 IW
Abbildung 6
(1)
Anschluss für das Netzteil
(2)
Port-Replikator-Anschluss
(3)
Netzwerkanschluss
(4)
Anschluss für externen Monitor
(5)
S-Video-TV-Ausgang
(6)
USB-Anschlüsse
Abbildung 7
(1)
ExpressCard-Einschub
(2)
Speicherkarten-Einschub
(3)
USB-Anschlüsse
(4)
Optisches Laufwerk
(5)
Aktivitätsanzeige für optisches Laufwerk
(6)
Auswurftaste für optisches Laufwerk
(7)
Notfall-Entriegelung für optisches Laufwerk
(nur bei ausgeschaltetem Notebook)
(8)
Modemanschluss
(9)
Kensington Lock-Diebstahlsicherung
Abbildung 8
(1)
Mikrofon-Anschluss (Mono)
(2)
Lautsprecher-/Kopfhöreranschluss
(3)
Line-In-Anschluss
(4)
IEEE 1394-Anschluss
