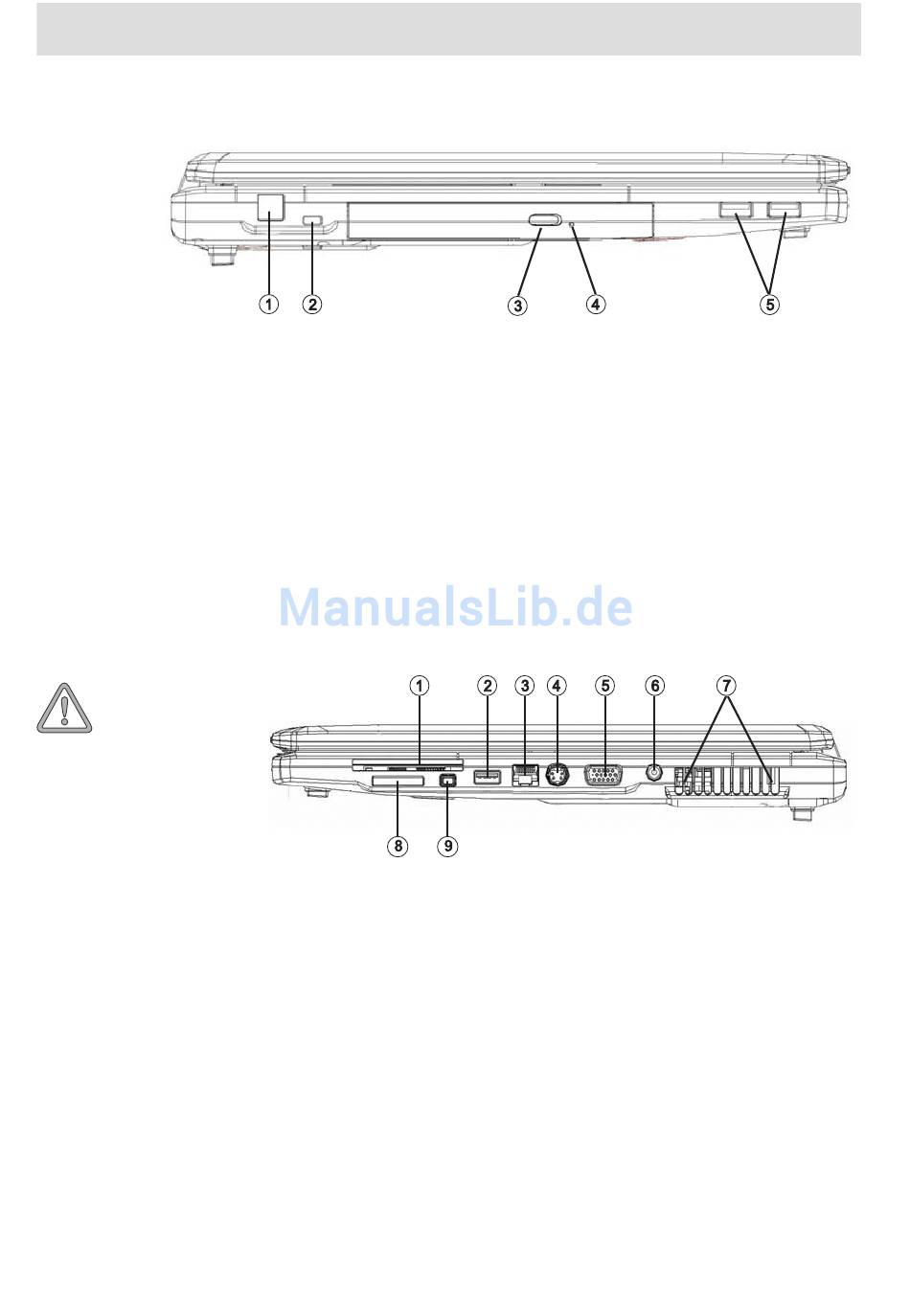

Systemüberblick

Linke Seite

Rechte Seite

Sämtliche Be- und
Entlüftungsöff-
nungen müssen un-
ter allen Umständen
freigehalten werden.
Bei Nichtbeachtung
kann es zu einer
Überhitzung des
Gerätes kommen.
­ M AXDATA­Notebook­ECO­4705­IW
(1) Modemanschluss
(2) Kensington Lock-Diebstahlsicherung
Optisches Laufwerk mit Auswurftaste
(3)
(4) Notfall-Entriegelung für optisches Laufwerk
(nur bei ausgeschaltetem Notebook verwenden)
(5) USB-Anschlüsse
(1) ExpressCard-Steckplatz
USB-Anschluss
(2)
(3) Ethernet-/LAN-Anschluss
(4) S-Video-TV-Ausgang
(5) VGA-Anschluss
(6) Anschluss für das Netzteil
(7) Lüftungsschlitze
(8) Speicherkartensteckplatz
(9) IEEE 1394-Anschluss
Abbildung­5
Abbildung­6
5
