Spezifikationen Für Bauseitig Zu Liefernde Sicherungen Und Kabel; Installation Der Kanäle Vorbereiten - Daikin VAM650J7VEB Installation Und Betriebsanleitung

MFA Maximale Ampèrezahl bei Sicherung
P Nennbelastung Motor
FLA Ampère bei Volllast
HINWEIS
Bei der Verwendung von Schutzschaltern, die mit
Reststrom betrieben werden, darauf achten, einen schnell
reagierenden Schalter zu verwenden, der mit 300 mA
Reststrom (Nennstrom) arbeitet.
HINWEIS
Der Netzanschluss für die Stromversorgung muss mit den
erforderlichen, den geltenden gesetzlichen Vorschriften
entsprechenden Schutzvorrichtungen ausgestattet sein, d.
h. Hauptschalter, träge Sicherung für jede Phase und
Fehlerstrom-Schutzschalter.
HINWEIS
Weitere Einzelheiten siehe technisches Datenbuch.
4.3.2 Spezifikationen für bauseitig zu liefernde
Sicherungen und Kabel
Stromversorgungsleitung
Bauseitig zu
liefernde
Sicherungen
Kabel
Größe Die Drahtstärke MUSS den geltenden
gesetzlichen Vorschriften entsprechen.
Signalübertragungskabel
Kabel Abgeschirmt (2 Adern)
Größe
Sicherheitsvorkehrungen
Werden am Stromversorgungskabel
angeschlossen wird, benutzen Sie eine Drahtstärke von 2 mm²
(Ø1,6 mm).
Wenn 2 Stromversorgungskabel mit einem Durchmesser von über
2 mm² (Ø1,6 mm) verwendet werden, zweigen Sie die Leitung
außerhalb der Anschlussplatte der Einheit normengerecht und
vorschriftsmäßig ab. Der Abzweig MUSS ummantelt werden, sodass
die Isolierung der Isolierung des Stromversorgungskabels entspricht
oder sogar noch stärker ist.
Der Gesamtstromstärke bei
Inneneinheiten muss unter 12 A liegen.
Schließen Sie AUF KEINEN FALL Kabel mit unterschiedlichem
Durchmesser an dieselbe Erdungsklemme an. Lockere Anschlüsse
können die Schutzwirkung beeinträchtigen.
Informationen zum Anschließen des Reglers entnehmen Sie der
Installationsanleitung des Reglers, die mit dem Regler geliefert wird.
VAM350~2000J7VEB
Wärmerückgewinnungs-Ventilationseinheit
4P487292-1B – 2018.05
16 A
H05VV-U3G
0,75~1,25 mm²
mehr als ein Kabel
Querverkabelungen zwischen

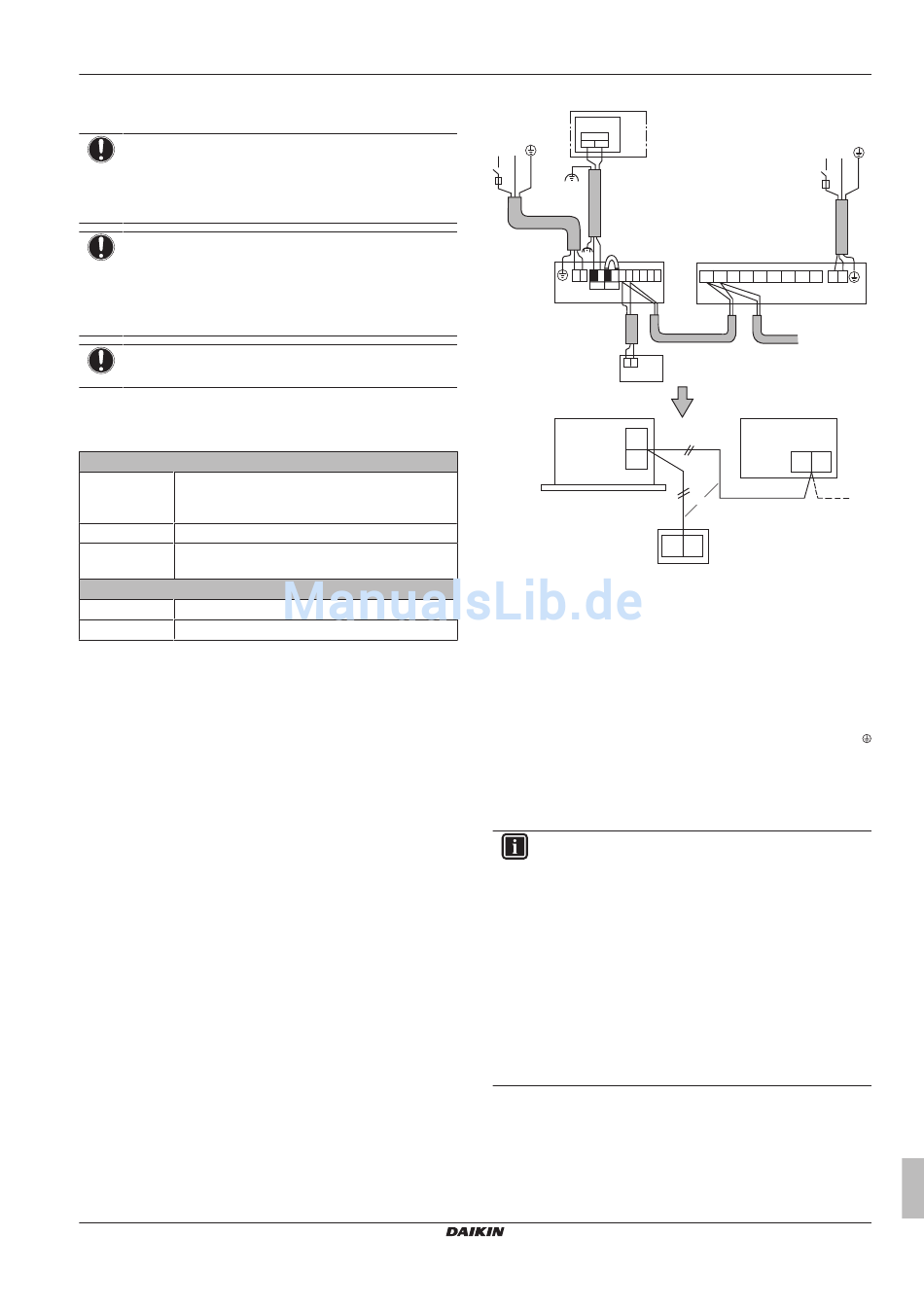

Verkabelungsbeispiel
a
b
d
Out
1 2
L N
VRV
L N 1 2 1 2
P1 P2 F1 F1 T1 T1
c
e
P1
P2
VRV
g
a Außeneinheit / BS-Einheit
b Schaltkasten
c Inneneinheit
d Stromversorgung 220-240 V~50 Hz
e Regler für VRV
f Übertragungskabel
g Regler für Wärmerückgewinnungs-Ventilationseinheit
▪ Alle Übertragungskabel, mit Ausnahme des Übertragungskabels
des Reglers, sind gepolt und MÜSSEN dem jeweiligen
Klemmensymbol entsprechend angeschlossen werden.
▪ Benutzen Sie abgeschirmtes Kabel als Übertragungskabel. Die
Abschirmung des abgeschirmten Kabels ist zwecks Erdung an
bei der Erdungsschraube
Unterlegscheibe anzuschließen.
4.4 Installation der Kanäle vorbereiten
INFORMATION
▪ Um Luftströmungsgeräusche zu reduzieren, ist für eine
flexible Kanalführung mit guter Isolierung zu sorgen.
▪ Beim Auswählen von Isoliermaterialien beachten Sie
das erforderliche
überlegen Sie, wie hoch der Geräuschpegel bei dieser
Installation sein darf.
▪ Wenn die zurückgeführte Raumluft in die Decke
gelangt und die Temperatur und die Feuchtigkeit in der
Decke zu hoch werden, dann isolieren Sie die
Metallteile der Einheit.
▪ Benutzen Sie NUR die Wartungsöffnung, um auf das
Innere der Einheit zuzugreifen.
▪ Der Schalldruckpegel liegt unter 70 dBA.
4 Vorbereitung
d
L N
HRV
P2 P1 F1 F2 JC J1 J2 J3 L N
f
P1 P2
HRV
f
P1 P2
mit einer kappenförmigen
Volumen des Luftstroms
