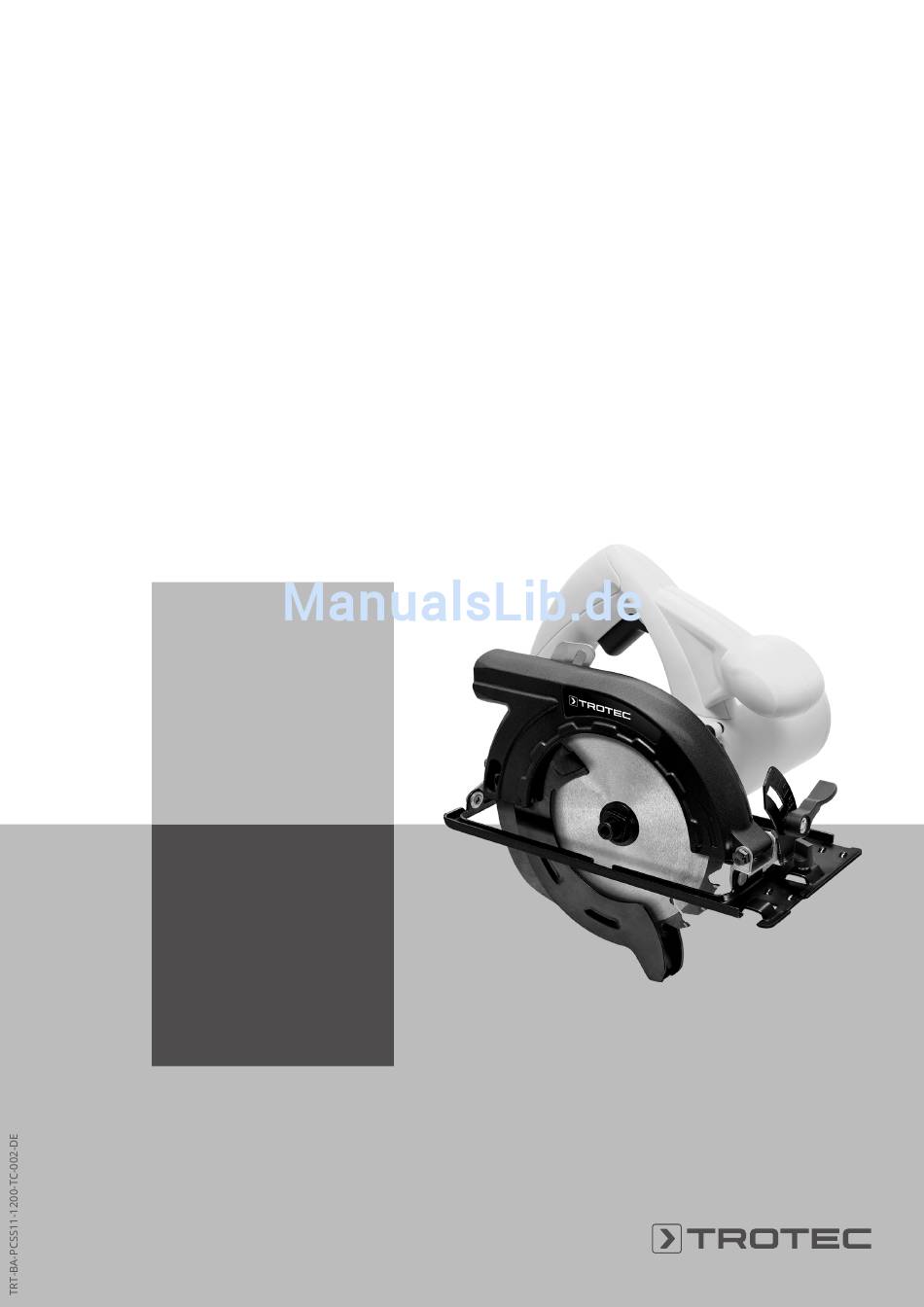

- Seite 1 PCSS 11-1200 ORIGINALBETRIEBSANLEITUNG HANDKREISSÄGE...
-
Seite 2: Inhaltsverzeichnis
Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann. Vorsicht Das Signalwort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann. Handkreissäge PCSS 11-1200... -
Seite 3: Sicherheit
Teil des Elektrowerkzeugs befindet, kann elektrischen Schlag, wenn Ihr Körper geerdet ist. zu Verletzungen führen. • Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. Handkreissäge PCSS 11-1200... - Seite 4 Anweisungen • Passen Sie die Schnitttiefe an die Dicke des nicht gelesen haben. Elektrowerkzeuge sind gefährlich, Werkstücks an. Es sollte weniger als eine volle Zahnhöhe wenn sie von unerfahrenen Personen benutzt werden. unter dem Werkstück sichtbar sein. Handkreissäge PCSS 11-1200...
- Seite 5 Säge in Richtung der Bedienperson zurückspringt. verborgene Objekte blockieren und einen Rückschlag Ein Rückschlag ist die Folge eines falschen oder verursachen. fehlerhaften Gebrauchs der Säge. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden. Handkreissäge PCSS 11-1200...
- Seite 6 Werkstück zum Schmelzen bringen. dass der Spaltkeil einen Rückschlag nicht wirksam verhindert. • Verwenden Sie immer den Spaltkeil, außer bei Tauchschnitten. Montieren Sie den Spaltkeil nach dem Tauchschnitt wieder. Der Spaltkeil stört bei Tauchschnitten und kann einen Rückschlag erzeugen. Handkreissäge PCSS 11-1200...
-
Seite 7: Bestimmungsgemäße Verwendung
Sie schützen sich dadurch vor der Gefahr, dass Tragen Sie Schutzhandschuhe! Kleidung durch rotierende Teile eingezogen wird. Warnung vor spitzem Gegenstand Teile des Sägeblattes sind spitz. Es besteht die Gefahr von Verletzungen bei unvorsichtiger Handhabung. Tragen Sie Schutzhandschuhe! Handkreissäge PCSS 11-1200... - Seite 8 Zeitraum verwendet oder nicht ordnungsgemäß geführt und gewartet wird. Vorsicht Halten Sie ausreichend Abstand zu Wärmequellen. Hinweis Wenn Sie das Gerät unsachgemäß lagern oder transportieren, kann das Gerät beschädigt werden. Beachten Sie die Informationen zum Transport und zur Lagerung des Gerätes. Handkreissäge PCSS 11-1200...
-
Seite 9: Informationen Über Das Gerät
Gerätedarstellung Bezeichnung Zusatzhandgriff Feststellhebel für Schnittwinkel Flügelschraube für Parallelanschlag Parallelanschlagaufnahme Spanauswurf Einschaltsperre Ein-/Ausschalter Handgriff Feststellhebel für Schnitttiefe Grundplatte Sägeblatt Adapter für Staubabsaugung Sägeblattschlüssel Innensechskantschlüssel Parallelanschlag Untere Schutzhaube Spannflansch Spannschraube mit Unterlegscheibe Spaltkeil Rückziehhebel für Schutzhaube Obere Schutzhaube Handkreissäge PCSS 11-1200... -
Seite 10: Lieferumfang
2,436 m/s² Schwingungsemissionswert Frontgriff a 2,434 m/s² Unsicherheit K 1,5 m/s² Schallwerte nach EN 60745 Schalldruckpegel L 93,8 dB(A) Schallleistung L 104,8 dB(A) Unsicherheit K 3 dB Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Handkreissäge PCSS 11-1200... -
Seite 11: Transport Und Lagerung
• Kontrollieren Sie den Inhalt auf Vollständigkeit und achten Sie auf Beschädigungen. 3. Ziehen Sie den Feststellhebel (9) wieder fest. Warnung Erstickungsgefahr! Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden. Handkreissäge PCSS 11-1200... - Seite 12 Bei Gehrungsschnitten ist die Schnitttiefe kleiner als der angezeigte Wert auf der Schnitttiefenskala. 1. Lösen Sie den Feststellhebel für den Schnittwinkel (2). 2. Stellen Sie den gewünschten Schnittwinkel an der Schnittwinkelskala (23) ein. 3. Ziehen Sie den Feststellhebel (2) wieder fest. Handkreissäge PCSS 11-1200...
- Seite 13 6. Nehmen Sie den Sägeblattschlüssel (13) wieder ab. 1. Stellen Sie die Schnitttiefe auf 0 mm. 2. Stellen Sie den Schnittwinkel auf 0°. 3. Legen Sie das Gerät auf die Stirnseite des Motorgehäuses 7. Nehmen Sie die Spannschraube (18) mit Unterlegscheibe (24) und den Spannflansch (17) ab. Handkreissäge PCSS 11-1200...
- Seite 14 Gerät sitzt. Falls diese versehentlich herausgefallen ist, setzen Sie diese wieder ein. 12. Beachten Sie, dass zum Einsetzen des Sägeblattes die untere Schutzhaube (16) mithilfe des Rückziehhebels (20) zurückgeschwenkt sein muss. 14. Schwenken Sie die untere Schutzhaube (16) mithilfe des Rückziehhebels (20) vorsichtig in die Ausgangsposition. Handkreissäge PCSS 11-1200...
- Seite 15 18. Ziehen Sie die Spannschraube (18) mit dem Innensechskantschlüssel (14) fest. Fixieren Sie währenddessen den Spannflansch (17) mit dem Sägeblattschlüssel (13). 19. Nehmen Sie den Sägeblattschlüssel (13) wieder ab. 16. Setzen Sie die Spannschraube (18) mit 20. Überprüfen Sie das Sägeblatt auf richtige Arretierung. Unterlegscheibe (24) auf den Spannflansch (17). Handkreissäge PCSS 11-1200...
- Seite 16 1. Lösen Sie die Flügelschraube (3) und setzen Sie den dem Parallelanschlag (15) und des Markierungspfeils (27) Parallelanschlag (15) in die Parallelanschlagaufnahme (4) in der Grundplatte ein. ein. Im nachfolgenden Bild sehen Sie als Beispiel die Einstellung auf 4 cm: 45° 0° 3. Ziehen Sie die Flügelschraube (3) wieder fest. Handkreissäge PCSS 11-1200...
- Seite 17 Zusätzliche Sicherheitshinweise für alle Sägen mit Spaltkeil – Funktion des Spaltkeils • Verwenden Sie das für den Spaltkeil passende Sägeblatt. Damit der Spaltkeil wirkt, muss das Stammblatt des Sägeblatts dünner als der Spaltkeil sein und die Zahnbreite mehr als die Spaltkeildicke betragen. Handkreissäge PCSS 11-1200...
-
Seite 18: Bedienung
Kreppband markiert werden, um die Oberfläche des Werkstücks zu schonen. • Nicht beschichtete Sägeblätter können durch eine dünne Schicht säurefreies Öl vor Korrosionsansatz geschützt werden. Entfernen Sie vor dem Sägen das Öl wieder, damit keine Rückstände auf das Holz gelangen. Handkreissäge PCSS 11-1200... - Seite 19 11. Lassen Sie den Ein-/Ausschalter (7) nach Abschluss des Sägevorgangs wieder los, um das Gerät anzuhalten. 7. Drücken Sie den Ein-/Ausschalter (7) und halten Sie diesen während des Betriebs gedrückt. ð Das Gerät arbeitet mit den vorher gewählten Einstellungen. Handkreissäge PCSS 11-1200...
-
Seite 20: Fehler Und Störungen
Werkstoffen des Gehäuses erfordern, dürfen nur von einem autorisierten immer einen Spezialstaubsauger. Elektrofachbetrieb oder von Trotec durchgeführt werden. 1. Schließen Sie bei Bedarf den Adapter (12) an den Beim ersten Gebrauch treten leichter Rauch oder Geruch Spanauswurf (5) an. -
Seite 21: Wartung
Wartungstätigkeiten, die das Öffnen des Gehäuses erfordern, dürfen nur von autorisierten • Nicht beschichtete Sägeblätter können durch eine dünne Fachbetrieben oder von Trotec durchgeführt Schicht säurefreies Öl vor Korrosionsansatz geschützt werden. werden. Entfernen Sie vor dem Sägen das Öl wieder, damit keine Rückstände auf das Holz gelangen. -
Seite 22: Entsorgung
Elektro- und Elektronik-Altgeräte zur Verfügung. Die Anhang II Teil 1 Abschnitt A Adressen erhalten Sie von Ihrer Stadt- bzw. Hiermit erklären wir, die Trotec GmbH & Co. KG, dass die Kommunalverwaltung. Sie können sich auch auf unserer nachfolgend bezeichnete Maschine entwickelt, konstruiert und Webseite www.trotec24.com über weitere, von uns geschaffene gefertigt wurde in Übereinstimmung mit den Anforderungen der... - Seite 24 Trotec GmbH & Co. KG Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
