Das Blinken aller Dioden nacheinander (von oben nach unten) signalisiert den Ausfall der
Kommunikation zwischen der Bereichstastatur und der Zentrale. Dies kann der Fall sein,
wenn in der Zentrale das Programm STARTER aktiv ist oder das Verbindungskabel
zwischen der Tastatur und der Zentrale beschädigt wurde.
Achtung: Es kann vorkommen, dass im scharfen Zustand alle Dioden ausgeschaltet
werden. Das ist von den Einstellungen der Alarmzentrale abhängig.
Informationen zur Benutzung der Bereichstastatur sind in der Bedienungsanleitung der
Alarmzentrale zu finden.
Erläuterungen zu Abbildung 2:
1 – Klemmen:
NO
– Relaisklemmen.
IN
– Kontrolleingang
COM
– Masse.
+12V
– Speiseeingang.
DTA, CLK – Datenbus.
2 – die
Gruppe
Mikroschalter, die zum Einstellen
der individuellen Tastaturadresse
dienen.
3 – Sabotagekontakt. Die Feder muss
dicht an die Wand gedrückt sein.
4 – Summer.
2. Montage und Anschluss des Moduls
Achtung: Vor dem Anschluss des Moduls an ein bereits bestehendes Alarmsystem ist die
Stromversorgung des ganzen Systems abzuschalten.
1. Drücken Sie das Schnappschloss, das den Boden des Kunststoffgehäuses hält, ein und
anschließend trennen Sie die Teile des Modulgehäuses voneinander.
2. Ziehen Sie die an das Modul anzuschließenden Leitungen durch die rechteckige Öffnung
in diesem Gehäuseteil durch.
3. Befestigen Sie den Boden des Gehäuses an der Wand.
NO-Klemmen dienen
zur
Steuerung
elektromagnetischen
Türzuhaltevorrichtung.
Türzustandes
(NC).
Wenn nicht belegt, ist
er zur Masse kurzzu-
schließen.
der
DIP-Switch

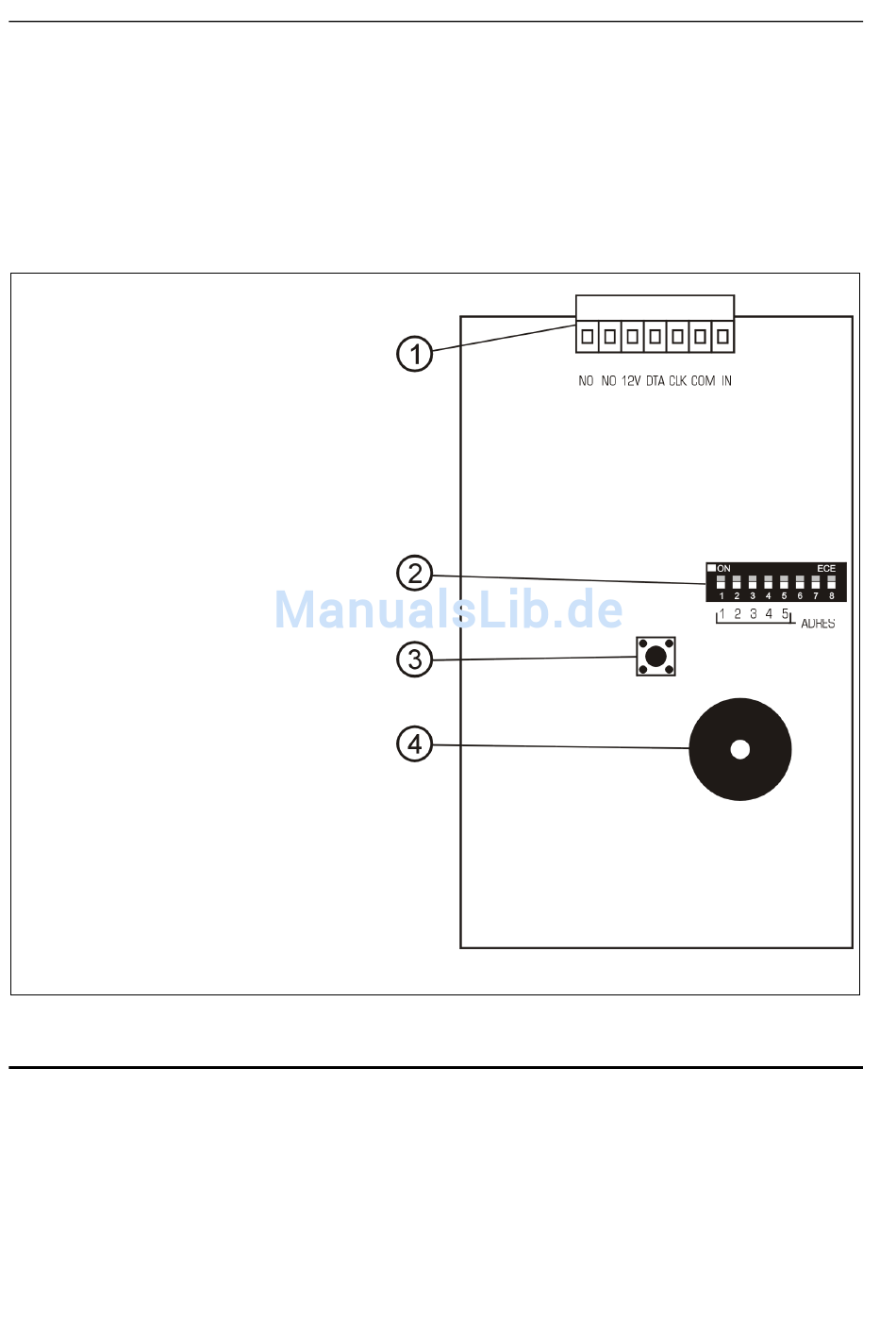

Abbildung 2. Ansicht der Platine der Bereichstastatur.
SATEL
Die
der
des
INT-S-GR / INT-S-BL
