2. Installation

Alle elektrischen Installationen sind bei abgeschalteter Stromversorgung
durchzuführen.
Die Tastatur ist für die Montage in Innenräumen ausgelegt. Der Montageort soll für
die Benutzer des Alarmsystems leicht zugänglich sein.
1. Öffnen Sie das Gehäuse der Tastatur (siehe: Abb. 2). Das in der Abbildung angezeigte
Werkzeug zur Öffnung des Gehäuses ist im Lieferumfang enthalten.
2. Stellen Sie die Adresse der Tastatur ein (siehe: „Adresseinstellung").
3. Halten Sie das Gehäuseunterteil an die Wand und markieren Sie die Montageöffnungen.
4. Bohren Sie in der Wand Löcher für Montagedübeln.
5. Führen Sie die Kabel durch den Loch im Gehäuseunterteil.
6. Mit den Spreizdübeln und Schrauben fixieren Sie das Unterteil an der Wand.
7. Verbinden Sie die Klemmen CLK, DAT und COM mit entsprechenden Klemmen
des Datenbusses
der Alarmzentrale). Es wird empfohlen, ein gerades Kabel ohne Abschirmung zu
verwenden. Bei der Anwendung eines verdrillten Kabels beachten Sie, dass die Signale
CLK (Uhr) und DAT (Daten) nicht in einem gedrillten Adernpaar liegen sollen.
Die Leitungen müssen in einem Kabel geführt werden.
8. Soll die Tastatur einen elektromagnetischen Schloss oder einen anderen Aktor steuern,
dann schließen Sie die Leitungen an die Klemmen NO in der Bereichstastatur (siehe:
Abb. 3). Es wird nicht empfohlen, den Aktor aus derselben Quelle wie die Tastatur zu
speisen.

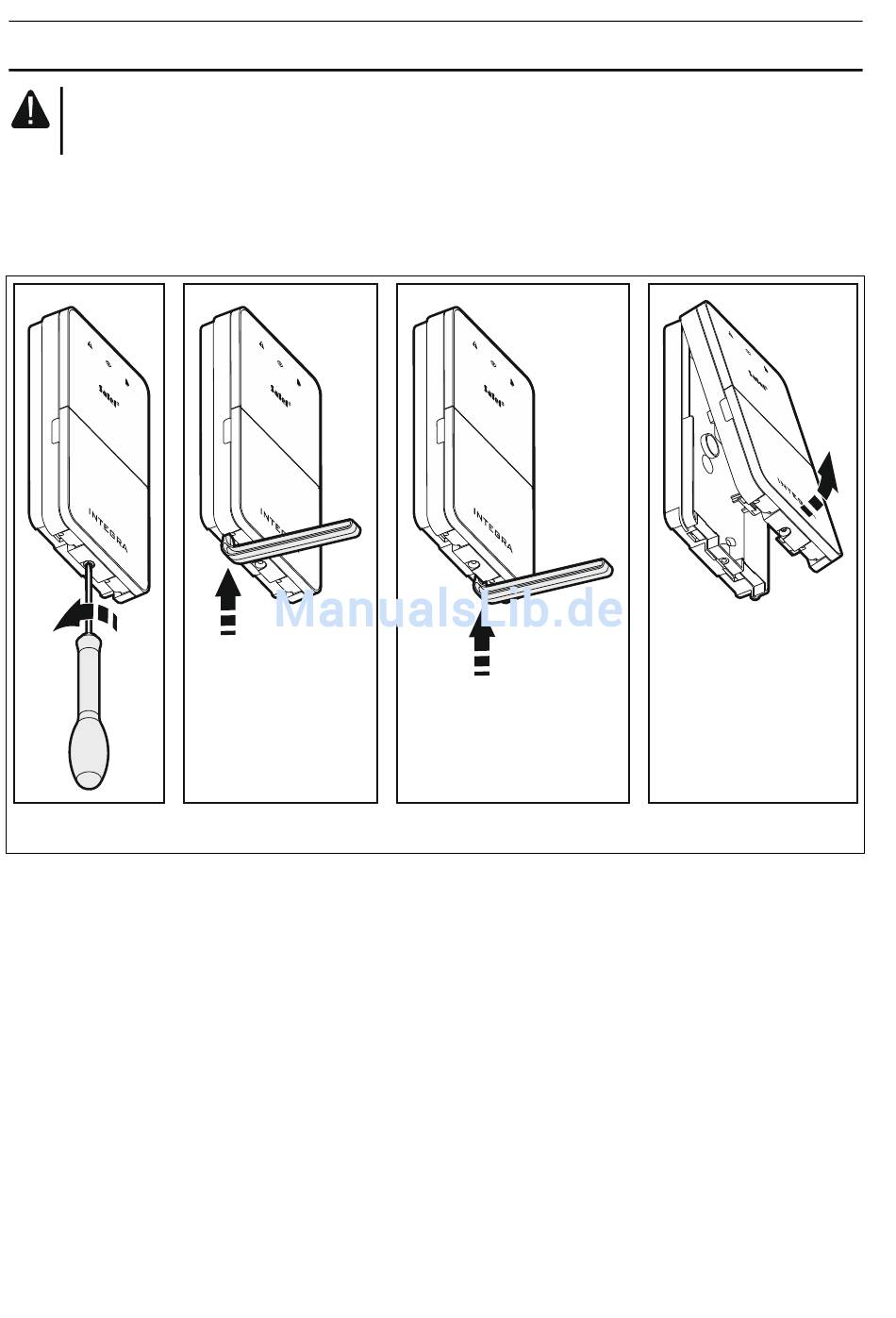

Abb. 2. Öffnen des Gehäuses.
der Alarmzentrale
INT-SF
(siehe: Anleitung
SATEL
für den Errichter
