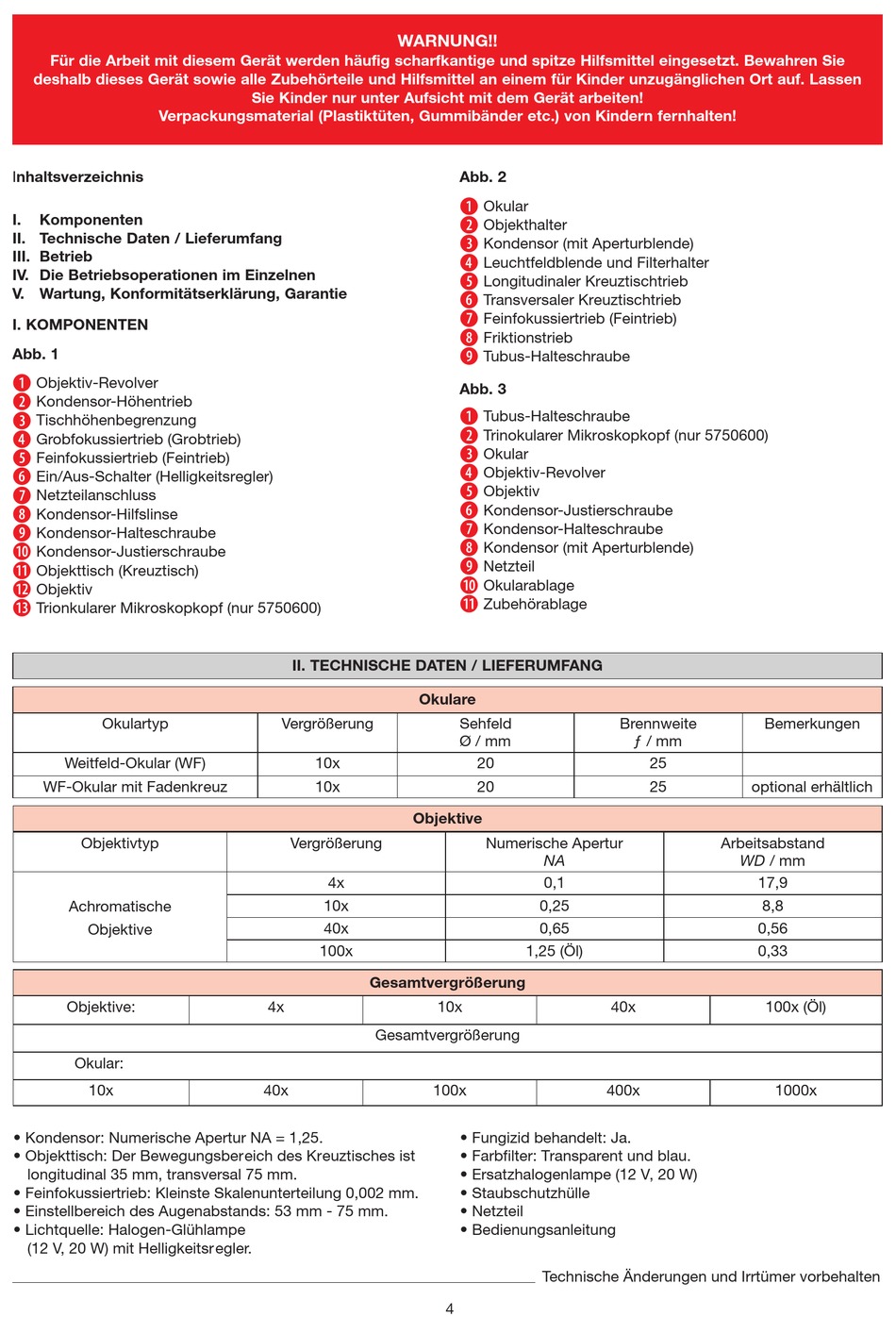

Für die Arbeit mit diesem Gerät werden häufig scharfkantige und spitze Hilfsmittel eingesetzt. Bewahren Sie
deshalb dieses Gerät sowie alle Zubehörteile und Hilfsmittel an einem für Kinder unzugänglichen Ort auf. Lassen
Verpackungsmaterial (Plastiktüten, Gummibänder etc.) von Kindern fernhalten!
Inhaltsverzeichnis
I.
Komponenten
II. Technische Daten / Lieferumfang
III. Betrieb
IV. Die Betriebsoperationen im Einzelnen
V. Wartung, Konformitätserklärung, Garantie
I. KOMPONENTEN
Abb. 1
B
Objektiv-Revolver
Kondensor-Höhentrieb
C
Tischhöhenbegrenzung
D
Grobfokussiertrieb (Grobtrieb)
E
Feinfokussiertrieb (Feintrieb)
F
Ein/Aus-Schalter (Helligkeitsregler)
g
h
Netzteilanschluss
i
Kondensor-Hilfslinse
Kondensor-Halteschraube
j
Kondensor-Justierschraube
1)
Objekttisch (Kreuztisch)
1!
Objektiv
1@
1#
Trionkularer Mikroskopkopf (nur 5750600)
Okulartyp
Weitfeld-Okular (WF)
WF-Okular mit Fadenkreuz
Objektivtyp
Achromatische
Objektive
Objektive:
Okular:
10x
• Kondensor: Numerische Apertur NA = 1,25.
• Objekttisch: Der Bewegungsbereich des Kreuztisches ist
longitudinal 35 mm, transversal 75 mm.
• Feinfokussiertrieb: Kleinste Skalenunterteilung 0,002 mm.
• Einstellbereich des Augenabstands: 53 mm - 75 mm.
• Lichtquelle: Halogen-Glühlampe
(12 V, 20 W) mit Helligkeitsregler.
WARNUNG!!
Sie Kinder nur unter Aufsicht mit dem Gerät arbeiten!
II. TECHNISCHE DATEN / LIEFERUMFANG
Okulare
Vergrößerung
10x
10x
Objektive
Vergrößerung
4x
10x
40x
100x
Gesamtvergrößerung
4x
Gesamtvergrößerung
40x
Abb. 2
B
Okular
C
Objekthalter
Kondensor (mit Aperturblende)
D
Leuchtfeldblende und Filterhalter
E
Longitudinaler Kreuztischtrieb
F
Transversaler Kreuztischtrieb
g
h
Feinfokussiertrieb (Feintrieb)
i
Friktionstrieb
Tubus-Halteschraube
j
Abb. 3
Tubus-Halteschraube
B
Trinokularer Mikroskopkopf (nur 5750600)
C
D
Okular
E
Objektiv-Revolver
Objektiv
F
Kondensor-Justierschraube
g
Kondensor-Halteschraube
h
Kondensor (mit Aperturblende)
i
j
Netzteil
1)
Okularablage
Zubehörablage
1!
Sehfeld
Ø / mm
20
20
Numerische Apertur
NA
0,1
0,25
0,65
1,25 (Öl)
10x
100x
• Fungizid behandelt: Ja.
• Farbfilter: Transparent und blau.
• Ersatzhalogenlampe (12 V, 20 W)
• Staubschutzhülle
• Netzteil
• Bedienungsanleitung
Technische Änderungen und Irrtümer vorbehalten
4
Brennweite
Bemerkungen
ƒ / mm
25
25
optional erhältlich
Arbeitsabstand
WD / mm
17,9
8,8
0,56
0,33
40x
100x (Öl)
400x
1000x
