Für die Arbeit mit diesem Gerät werden häufig scharfkantige und spitze Hilfsmittel eingesetzt. Bewahren Sie
deshalb dieses Gerät sowie alle Zubehörteile und Hilfsmittel an einem für Kinder unzugänglichen Ort auf. Lassen
Verpackungsmaterial (Plastiktüten, Gummibänder etc.) von Kindern fernhalten!
Inhaltsverzeichnis
I.
Komponenten
II. Technische Daten / Lieferumfang
III. Betrieb
IV. Die Betriebsoperationen im Einzelnen
V. Wartung, Konformitätserklärung, Garantie
I. KOMPONENTEN
Abb. 1
B
Objektiv-Revolver
C
Kondensor-Höhentrieb
D
Friktionstrieb
E
Grobfokussiertrieb (Grobtrieb)
F
Feinfokussiertrieb (Feintrieb)
g
Ein/Aus-Schalter (Hauptschalter)
h
Helligkeitsregler
i
Kondensor-Hilfslinse
j
Kondensor-Halteschraube
1)
Kondensor-Justierschraube
1!
Objekttisch (Kreuztisch)
1@
Objektiv
Okulartyp
Weitfeld-Okular (WF)
WF-Okular mit Fadenkreuz
Objektivtyp
Planachromatische
Objektive
Objektive:
Okular:
10x
• Kondensor: Numerische Apertur NA = 1,25.
• Objekttisch: Der Bewegungsbereich des Kreuztisches ist
longitudinal 50 mm, transversal 75 mm.
• Feinfokussiertrieb: Kleinste Skalenunterteilung 0,002 mm.
• Einstellbereich des Augenabstands: 53 mm - 75 mm.
• Lichtquelle: Halogen-Glühlampe
(6 V, 20 W) mit Helligkeitsregler.
• Fungizid behandelt: Ja.
WARNUNG!!
Sie Kinder nur unter Aufsicht mit dem Gerät arbeiten!

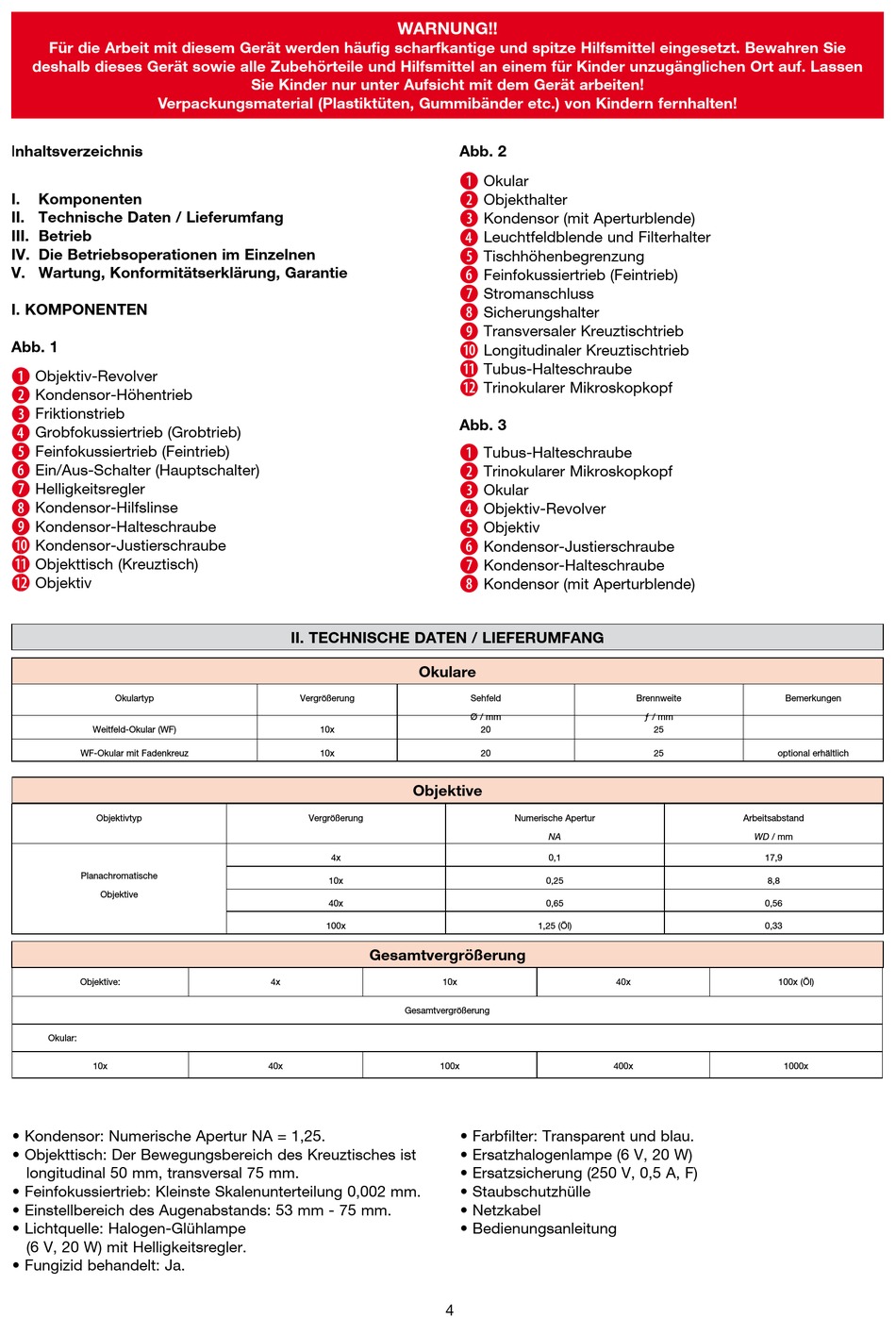

II. TECHNISCHE DATEN / LIEFERUMFANG
Okulare
Vergrößerung
10x
10x
Objektive
Vergrößerung
4x
10x
40x
100x
Gesamtvergrößerung
4x
Gesamtvergrößerung
40x
Abb. 2
B
Okular
C
Objekthalter
D
Kondensor (mit Aperturblende)
E
Leuchtfeldblende und Filterhalter
F
Tischhöhenbegrenzung
g
Feinfokussiertrieb (Feintrieb)
h
Stromanschluss
i
Sicherungshalter
j
Transversaler Kreuztischtrieb
1)
Longitudinaler Kreuztischtrieb
1!
Tubus-Halteschraube
1@
Trinokularer Mikroskopkopf
Abb. 3
B
Tubus-Halteschraube
C
Trinokularer Mikroskopkopf
D
Okular
E
Objektiv-Revolver
F
Objektiv
g
Kondensor-Justierschraube
h
Kondensor-Halteschraube
i
Kondensor (mit Aperturblende)
Sehfeld
Ø / mm
20
20
Numerische Apertur
NA
0,1
0,25
0,65
1,25 (Öl)
10x
100x
• Farbfilter: Transparent und blau.
• Ersatzhalogenlampe (6 V, 20 W)
• Ersatzsicherung (250 V, 0,5 A, F)
• Staubschutzhülle
• Netzkabel
• Bedienungsanleitung
4
Brennweite
ƒ / mm
25
25
optional erhältlich
Arbeitsabstand
WD / mm
17,9
8,8
0,56
0,33
40x
100x (Öl)
400x
Bemerkungen
1000x
