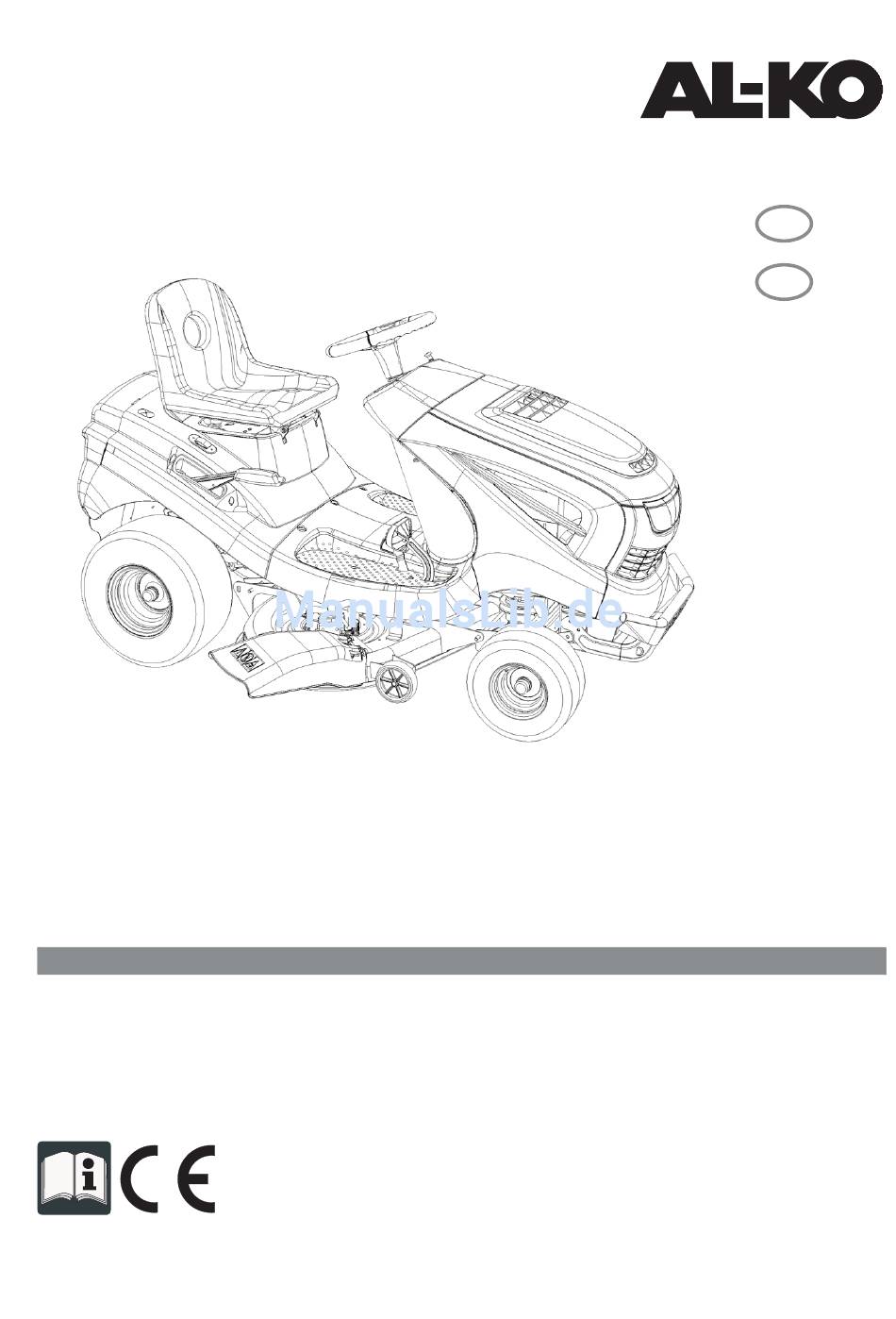

- Seite 1 Garden + Hobby QUALITY FOR LIFE Rasentraktor Seitenauswurf Betriebsanleitung 470618_b | 04/2012...
- Seite 2 © Copyright 2012 AL-KO KOBER GROUP Kötz, Germany This documentation is allowed to-also in excerpts-only with express authorization of the AL-KO KOBER GROUP duplicates or third acces- sible is done. Technical alterations of influence of the function reservations. Original Betriebsanleitung...
- Seite 3 Seitenauswurf 470618_b | 04/2012...
- Seite 4 Rasentraktor Original Betriebsanleitung...
- Seite 5 Seitenauswurf 470618_b | 04/2012...
- Seite 6 Rasentraktor Original Betriebsanleitung...
- Seite 7 Seitenauswurf 470618_b | 04/2012...
-
Seite 8: Inhaltsverzeichnis
Rasentraktor D: Betriebsanleitung Inhaltsverzeichnis Zu dieser Betriebsanleitung ............10 1.1 Zeichenerklärung Betriebsanleitung Produktbeschreibung . - Seite 9 Seitenauswurf Instandhaltung ..............24 9.1 Wartungsplan 9.2 Schmierplan 9.3 Radwechsel...
-
Seite 10: Zu Dieser Betriebsanleitung
Seitenauswurf Zu dieser Betriebsanleitung ■ Lesen Sie vor der Inbetriebnahme diese Betriebsanleitung sorgfältig durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. ■ Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Gerät. ■ Bewahren Sie die Betriebsanleitung für den Gebrauch auf und geben Sie diese auch an Nachbenutzer weiter. ■... -
Seite 11: Produktübersicht
Rasentraktor Produktübersicht Lenkrad Mähwerk * Armaturenbrett Schnitthöhenverstellung Motorhaube Mähwerkeinschaltung * Bremspedal Fahrersitz Zuschaltung der Mulchfunktion * Feststellhebel für Bremspedal Seitenauswurfkanal * Getriebebetätigung (Fahrgeschwindigkeit) * *) Ausführung variiert und ist modellabhängig Bestimmungsgemäße Verwendung Der Rasentraktor ist zum Mähen privater Haus- und Hobbygärten mit max. 10° (18%) Hangneigung bestimmt. Zusätzliche An- wendungen, wie z.B. -
Seite 12: Sicherheits- Und Schutzeinrichtungen
Seitenauswurf Warnung Gefahren durch Überbelastung des Rasentraktors. Achten Sie insbesondere bei der Verwendung des Anhängers darauf die zulässigen Zuglasten und Steigungen/Gefälle nicht zu überschreiten. Eine Überschreitung kann die Bremsleistung des Traktors überfordern und zu gefährlichen Situationen füh- ren. Beachten Sie, dass der Rasentraktor keine Straßenzulassung besitzt und damit nicht auf öffentlichen Straßen betrieben wer- den darf. -
Seite 13: Allgemeine Sicherheitshinweise
Rasentraktor Allgemeine Sicherheitshinweise Warnung Gefahr durch Missachtung von Warnhinweisen. Zum sicheren Gebrauch des Gerätes und zur Vermeidung von Gefährdungen lesen Sie sich bitte folgende Sicherheitshin- weise sorgfältig durch. Beachten Sie diese und alle anderen Sicherheitshinweise in dieser Betriebsanleitung zu Ihrem eigenen Schutz und zum Schutz Dritter. -
Seite 14: Regelung Der Motordrehzahl
Seitenauswurf Regelung der Motordrehzahl ( 1, Pos. a) Durch Verschieben des Reglers (a) wird die Motordrehzahl erhöht und gesenkt, sowie der Choke zugeschaltet. Bitte beachten Sie, dass mit diesem Regler NICHT die Geschwindigkeit des Traktors geregelt wird. Wird der Regler ganz nach oben zum Choke-Zeichen geschoben, dann wird der Choke zugeschaltet. Diese Position wird ausschließlich zum Starten des Motors benötigt. -
Seite 15: Mähwerkbedienung
Rasentraktor Vorwärts fahren: Drücken Sie den Hebel ( 3) in Position a. Rückwärts fahren: Drücken Sie den Hebel ( 3) in Position b. Neutralposition: In der Hebelposition c befindet sich das Getriebe im Leerlauf. 5-Gang Getriebe Das 5-Gang Getriebe ( 4, Seite 3) wird durch einen Handhebel betätigt. -
Seite 16: Seitenauswurf Für Mulchbetrieb Umrüsten (Modellabhängig)
Seitenauswurf ■ Bedienhebel hinten bedeutet, das Mähwerk ist geöffnet, der Rasentraktor arbeitet mit Seitenauswurf ( ■ Bedienhebel vorne bedeutet, das Mähwerk ist geschlossen, der Rasentraktor arbeitet im Mulchbetrieb ( Zur einwandfreien Funktion der jeweiligen Mähfunktion ist es notwendig, dass der Hebel immer bis zum Anschlag geschwenkt und dann abgesenkt wird. -
Seite 17: Inbetriebnahme
Rasentraktor Inbetriebnahme Warnung Gefahren durch unvollständige Montage. Der Rasentraktor darf nicht betrieben werden, bevor er nicht komplett montiert ist. Führen Sie alle in der Montageanleitung beschriebenen Montagearbeiten durch. Fragen Sie im Zweifel vor der Inbetriebnahme einen Fachmann, ob die Montage kor- rekt ausgeführt wurde. -
Seite 18: Prüfung Der Sicherheitseinrichtungen
Seitenauswurf Prüfung der Sicherheitseinrichtungen Die Sicherheitseinrichtungen müssen vor jedem Start des Rasentraktors geprüft werden. Warnung Gefahr bei der Prüfung der Sicherheitseinrichtungen. Die Sicherheitseinrichtungen dürfen nur vom Fahrersitz aus und wenn sich keine weiteren Personen oder Tiere in der Nähe aufhalten, durchgeführt werden. Führen Sie alle Prüfungen auf ebenem Untergrund durch, damit der Rasentraktor nicht ungewollt rollen kann. -
Seite 19: Betrieb Des Traktors
Rasentraktor Betrieb des Traktors Warnung Gefahren durch unzureichende Kenntnis über den Rasentraktor. Lesen Sie sich die Betriebsanleitung genau durch bevor Sie starten. Achten Sie insbesondere auf alle Sicherheitshinweise. Führen Sie alle Montagearbeiten und alle Arbeiten zur Inbetriebnahme gewissenhaft durch. Fragen Sie im Zweifel den Herstel- ler. -
Seite 20: Motor Starten Und Abstellen
Seitenauswurf Motor starten und abstellen Warnung Gefahr durch Kohlenmonoxid. Motorabgase enthalten Kohlenmonoxid, ein geruchloses und tödliches Gas. Deshalb den Motor nie in schlecht durchlüfteten oder geschlossenen Räumen starten. Motor starten 1. Nehmen Sie auf dem Fahrersitz platz. 2. Drücken Sie das rechte Brems-/Kupplungspedal ganz durch und arretieren Sie es mit dem Feststellhebel ( 3. -
Seite 21: Fahren Mit Handhydrostat-Getriebe
Rasentraktor Fahrt vorbereiten bei Handhydrostat-Getriebe bei Temperaturen unter 10°C. 1. Lösen Sie das Brems-/Kupplungspedal (Achten Sie darauf, dass der Traktor nicht wegrollen kann) ( 2. Vergewissern Sie sich, dass das Mähwerk NICHT zugeschaltet ist. Prüfen Sie dazu den Kippschalter oder das linke Zuschalt- pedal (je nach Ausstattungsvariante) ( 5 oder 3. -
Seite 22: Mähen Mit Dem Rasentraktor
Seitenauswurf ■ Halten Sie die Fahrgeschwindigkeit niedrig. ■ Fahren Sie nicht quer zum Hang. ■ Beschleunigen Sie nicht stark. ■ Lenken Sie nicht ruckartig. ■ Kuppeln Sie bei Fahrt hangabwärts nicht aus. Mähen mit dem Rasentraktor Um ein sauberes Mähergebnis zu erhalten, ist die Fahrgeschwindigkeit den Rasenverhältnissen anzupassen. Wählen Sie zum Mä- hen maximal 2/3 der möglichen Fahrgeschwindigkeit am Getriebehebel oder -pedal. -
Seite 23: Gehäuse, Motor Und Getriebe Reinigen
Rasentraktor Achten Sie darauf, dass insbesondere Motor, Getriebe und Umlenkrollen, sowie die komplette Elektrik nicht in Berührung mit Was- ser kommen. Warnung Gefahren bei der Reinigung. Bei allen Reinigungsarbeiten gilt: ■ Stellen Sie den Motor aus und ziehen Sie den Zündschlüssel ab. ■... -
Seite 24: Instandhaltung
Seitenauswurf Instandhaltung Warnung Gefahren bei der Instandhaltung. Bei allen Instandhaltungsarbeiten gilt: ■ Stellen Sie den Motor aus und ziehen Sie den Zündschlüssel ab. ■ Ziehen Sie den/die Zündkerzenstecker ab. ■ Für die Instandhaltung entfernte Schutzeinrichtungen müssen nach der Instandhaltung wieder montiert werden. ■... -
Seite 25: Schmierplan
Rasentraktor Schmierplan Um die Leichtgängigkeit der beweglichen Teile zu gewährleisten, empfehlen wir mindestens jährlich folgende Stellen nachzu- schmieren. Reinigen Sie alle zu schmierenden Stellen vor dem Abschmieren oder Einsprühen mit einem Lappen. Verwenden Sie kein Wasser, um eventuelle Korrosion zu vermeiden. Schmierstellen ■... -
Seite 26: Laden Der Starterbatterie
Seitenauswurf Grundsätzlich ist die Starterbatterie ab Werk geladen. Warnung Gefahr durch falschen Umgang mit der Starterbatterie. Zur Vermeidung von Gefahren, die durch falschen Umgang mit der Batterie ausgehen können beachten Sie bitte folgende Punkte. ■ Die Starterbatterie darf nicht in unmittelbarer Nähe von offenem Feuer gelagert, verbrannt oder auf Heizungen abgestellt wer- den. -
Seite 27: Transport Des Traktors
Rasentraktor Transport des Traktors Beim Transport des Rasentraktors mit Transportgeräten (z.B. PKW Anhänger), muss das Mähwerk zur Entlastung der Bowden- züge unterbaut werden. Achten Sie beim Transport auf ausreichende Traglast des Transportmittels und eine geeignete Sicherung des Rasentraktors. Lagerung des Traktors Der Rasentraktor soll vor Witterungseinflüssen, insbesondere vor Feuchtigkeit, Regen und längerer direkter Sonneneinstrahlung geschützt, abgestellt werden. -
Seite 28: Garantie Und Ce-Erklärung
Seitenauswurf Fehler Mögliche Ursache Beseitigung Motorleistung läßt Zu hohes oder zu feuchtes Gras. Schnitthöhe korrigieren; Freiraum für das Mähwerk nach. schaffen durch kurzes zurückfahren. Auswurfkanal/Mähdeck verstopft. Auswurfkanal/Mähdeck reinigen. Motor abstellen und Zündschlüssel abziehen! Luftfilter verschmutzt. Luftfilter reinigen (siehe Bedienungsanleitung des Motorherstellers). - Seite 29 Traktorová sekačka SK: Návod na použitie Obsah K tomuto návodu na použitie ............31 1.1 Vysvetlenie značiek návodu na použitie Popis výrobku .
