• Schalten Sie die elektrische Netzzuleitung allpolig ab, indem Sie die zugehörige
Stromkreissicherung entfernen bzw. den Sicherungsautomaten abschalten.
Schalten Sie danach den zugehörigen Fehlerstromschutzschalter aus. Sichern Sie
diese vor unberechtigtem Wiedereinschalten, z.B. mit einem Warnschild.
• Überprüfen Sie die Netzzuleitung auf Spannungsfreiheit, z.B. mit einem geeigneten
Messgerät.
Best.-Nr. 1230268
Best.-Nr. 1230269
Montage und Anschluss
Beachten Sie die Informationen im Kapitel „Vorbereitungen zur Montage"!
Achten Sie darauf, dass beim Bohren von Montagelöchern bzw.
beim Festschrauben keine vorhandenen Kabel oder Leitungen (auch
Wasserleitungen) beschädigt werden.

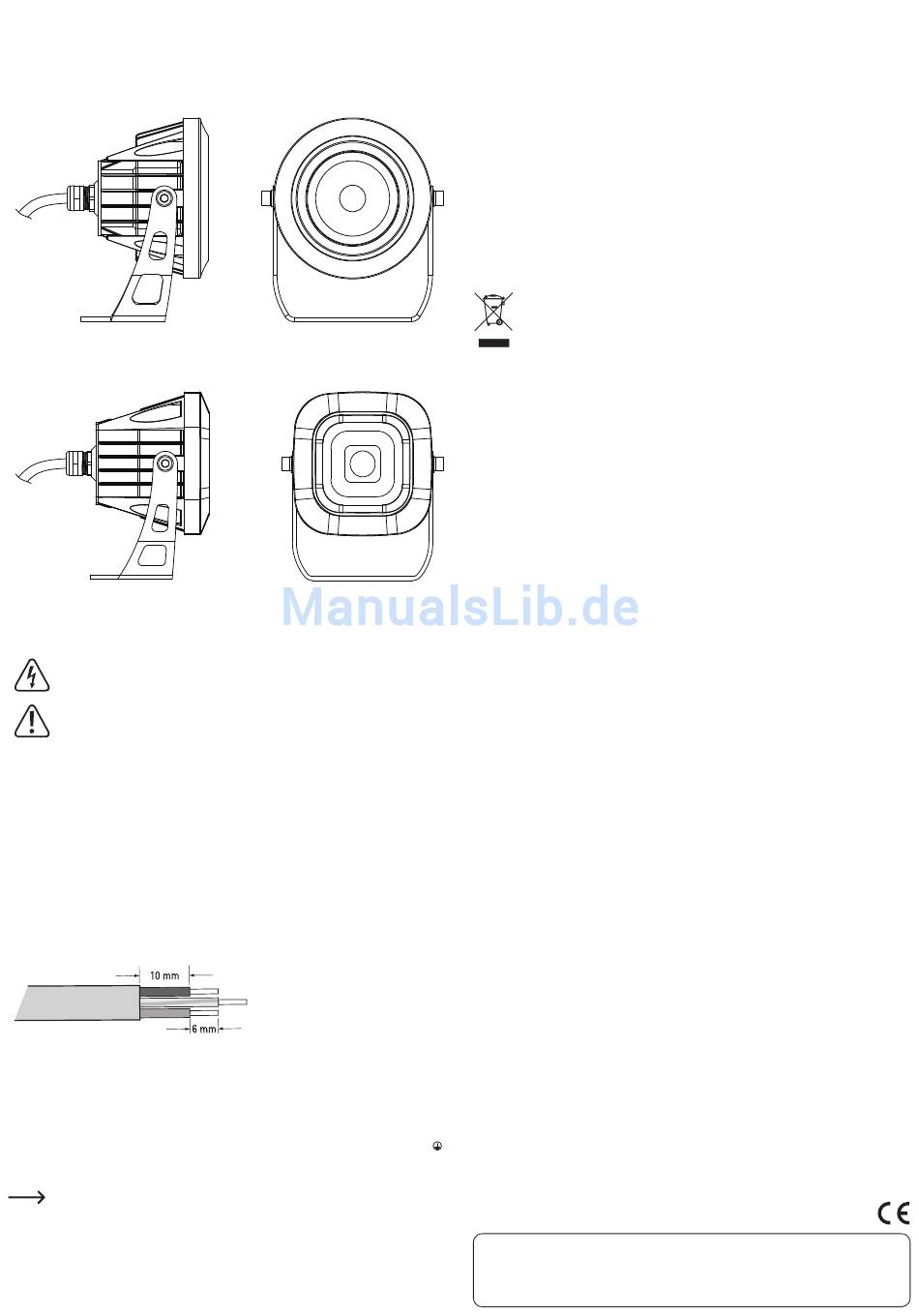

• Setzen Sie den LED-Fluter in die gewünschte Position, zeichnen Sie die Bohrungen
für zwei Schrauben an, und bohren. Je nach Untergrund sind geeignete Schrauben
und/oder Dübel erforderlich.
• Befestigen Sie den LED-Fluter am besten mit einer Schraube durch die mittlere
Bohrung sowie dem Langloch am Haltebügel des Fluters, so dass der Bügel nach
beiden Seiten schwenkbar bleibt.
• Befestigen Sie den LED-Fluter mit Dübeln und Schrauben. Verwenden Sie
Unterlegscheiben, damit die Schrauben nicht durch die Löcher im Haltebügel
rutschen.
• Richten Sie den Strahler nach dem Befestigen auf dem Untergrund noch am
Haltebügel entsprechend aus und ziehen Sie Schrauben ausreichend fest.
Verwenden Sie dazu die mitgelieferten Innensechskantschlüssel.
• Entfernen Sie die äußere Isolierung der Netzzuleitung auf einer Länge von maximal
etwa 16 mm. Isolieren Sie jede der drei Adern der Netzzuleitung auf einer Länge von
etwa 6 mm ab. Das Kabel des Schutzleiters (gelb-grünes Kabel) sollte mindestens
6 mm länger sein, damit es im Fehlerfall als letztes Kabel in der Lüsterklemme
verbleibt.
• Verbinden Sie die 3 Kabel der Netzzuleitung (braunes Kabel = L/Phase, blaues
Kabel = N/Neutralleiter, gelb-grünes Kabel = PE/Schutzleiter/Erdungssymbol
mit je einer Klemmstelle in einer Verteilerdose, einem Ein-/Ausschalter, oder einen
Stecker (diese Komponenten sind nicht im Lieferumfang des Produktes inbegriffen).
Es ist zu empfehlen einen Schalter zum Ein-/Ausschalten des LED-Fluters zu
installieren. Wenn Sie einen Stecker (nicht im Lieferumfang) zum Anschluss
an das Kabel verwenden wollen, müssen Sie dafür sorgen, dass ein
Verlängerungskabel oder eine Steckdose in der Nähe des Anschlussortes
zur Verfügung stehen.
Entfernen der Isolierung am Kabel
Wartung und Reinigung
• Richten Sie niemals den Strahl eines Gartenschlauchs oder gar eines
Hochdruckreinigers auf den LED-Fluter!
• Das Produkt ist für Sie wartungsfrei. Überlassen Sie eine Wartung oder Reparatur
einem Fachmann. Die verwendeten LED-Leuchtmittel sind fest eingebaut und
können nicht ausgetauscht werden.
• Vor einer Reinigung schalten Sie die Netzspannung für den LED-Fluter ab; lassen
Sie die Leuchte ausreichend abkühlen.
• Für eine Reinigung können Sie ein sauberes, weiches, trockenes Tuch verwenden.
Staub lässt sich sehr leicht mit einem sauberen, weichen Pinsel und einem
Staubsauger entfernen.
• Verwenden Sie keine aggressiven, chemischen oder scheuernden Reinigungsmittel,
da es hierbei zu Verfärbungen oder gar zu Materialveränderungen der Oberfläche
kommen kann.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den
geltenden gesetzlichen Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum
Umweltschutz.
Technische Daten
a) Best.-Nr. 1230268
Betriebsspannung...............................220 - 240 V/AC, 50/60 Hz
Schutzart ..............................................IP65
Schutzklasse .......................................I
Material ................................................Aluminiumdruckguss
Montageort ..........................................Innen-/Außenbereich
Netzkabellänge/-typ ...........................2 m /H05RN-F 3G 1,0 mm²
Leistungsaufnahme ............................max. 7 W
LED Leistung ........................................6 W
Leuchtmittel .........................................1 x LED (fest eingebaut, nicht wechselbar [COB])
Farbtemperatur....................................3000 K (warm-weiß)
Lichtstrom.............................................420 lm
Abstrahlwinkel.....................................38° - 45°
Betriebsbedingungen .........................-20 bis +55 °C, 0 – 95 % rF
Lagerbedingungen ..............................-20 bis +55 °C, 0 – 95 % rF
Abmessungen (B x H x T)...................132 x 145,5 x 91 mm
Gewicht.................................................ca. 900 g
b) Best.-Nr. 1230269
Betriebsspannung...............................220 - 240 V/AC, 50/60 Hz
Schutzart ..............................................IP65
Schutzklasse .......................................I
Material ................................................Aluminiumdruckguss
Montageort ..........................................Innen-/Außenbereich
Netzkabellänge/-typ ...........................2 m /H05RN-F 3G 1,0 mm²
Leistungsaufnahme ............................max. 7 W
LED Leistung ........................................6 W
Leuchtmittel .........................................1 x LED (fest eingebaut, nicht wechselbar [COB])
Farbtemperatur....................................3000 K (warm-weiß)
Lichtstrom.............................................420 lm
Abstrahlwinkel.....................................38° - 45°
Betriebsbedingungen .........................-20 bis +55 °C, 0 – 95 % rF
Lagerbedingungen ..............................-20 bis +55 °C, 0 – 95 % rF
Abmessungen (B x H x T)...................122 x 137,5 x 87 mm
Gewicht.................................................ca. 900 g
)
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise,
verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
© Copyright 2015 by Conrad Electronic SE.
V2_0115_02-HK
