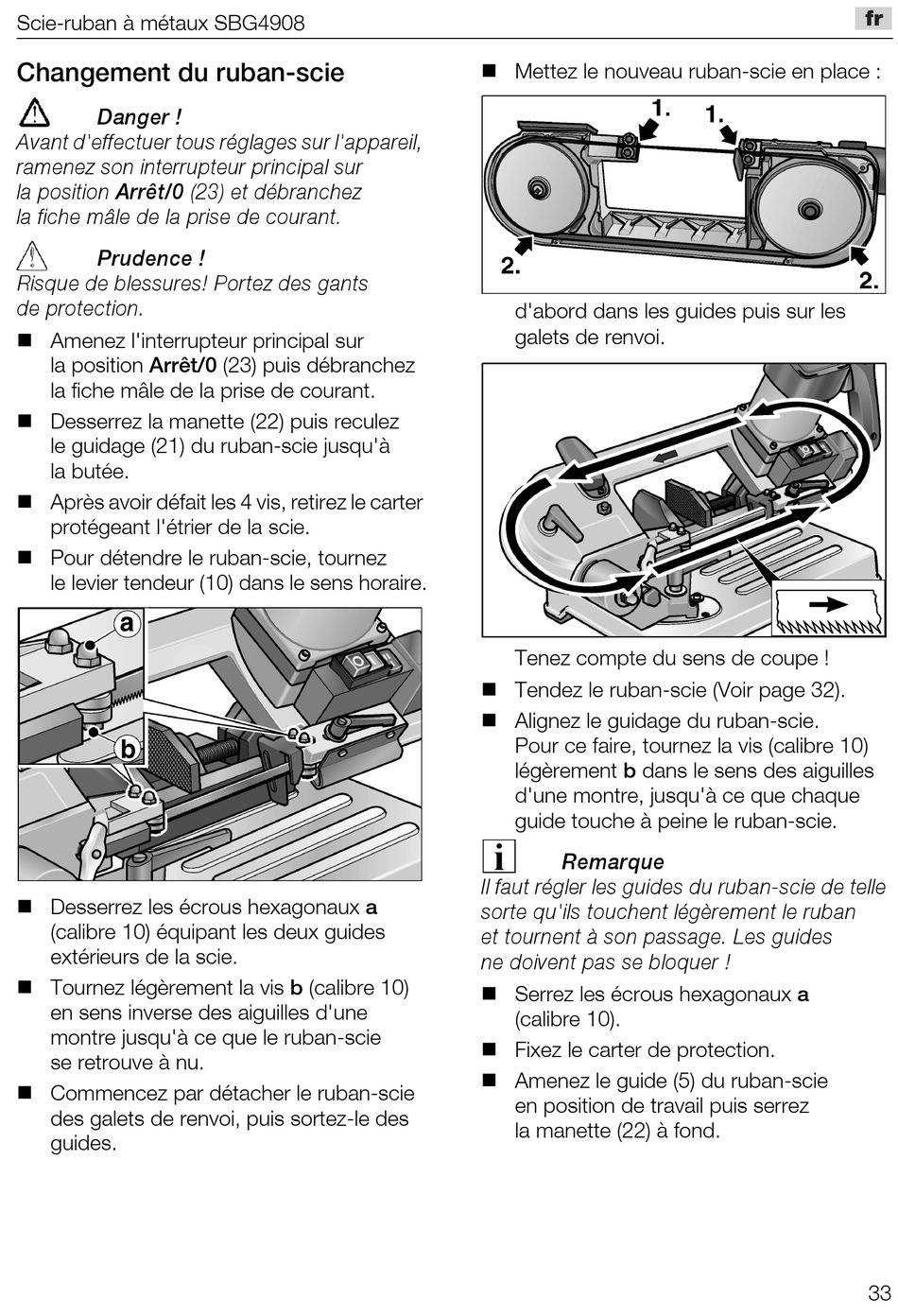

Scie-ruban à métaux SBG4908
Changement du ruban-scie
a~åÖÉê=>
^î~åí=ÇDÉÑÑÉÅíìÉê=íçìë=ê¨Öä~ÖÉë=ëìê=äD~éé~êÉáäI=
ê~ãÉåÉò=ëçå=áåíÉêêìéíÉìê=éêáåÅáé~ä=ëìê=
ä~ éçëáíáçå=^êêÆíLM=EOPF=Éí=ǨÄê~åÅÜÉò=
ä~ ÑáÅÜÉ ãßäÉ=ÇÉ=ä~=éêáëÉ=ÇÉ=Åçìê~åíK
mêìÇÉåÅÉ=>
oáëèìÉ=ÇÉ=ÄäÉëëìêÉë>=mçêíÉò=ÇÉë=Ö~åíë=
ÇÉ éêçíÉÅíáçåK
Amenez l'interrupteur principal sur
la position Arrêt/0 (23) puis débranchez
la fiche mâle de la prise de courant.
Desserrez la manette (22) puis reculez
le guidage (21) du ruban-scie jusqu'à
la butée.
Après avoir défait les 4 vis, retirez le carter
protégeant l'étrier de la scie.
Pour détendre le ruban-scie, tournez
le levier tendeur (10) dans le sens horaire.
Desserrez les écrous hexagonaux a
(calibre 10) équipant les deux guides
extérieurs de la scie.
Tournez légèrement la vis b (calibre 10)
en sens inverse des aiguilles d'une
montre jusqu'à ce que le ruban-scie
se retrouve à nu.
Commencez par détacher le ruban-scie
des galets de renvoi, puis sortez-le des
guides.
Mettez le nouveau ruban-scie en place :
d'abord dans les guides puis sur les
galets de renvoi.
Tenez compte du sens de coupe !
Tendez le ruban-scie (Voir page 32).
Alignez le guidage du ruban-scie.
Pour ce faire, tournez la vis (calibre 10)
légèrement b dans le sens des aiguilles
d'une montre, jusqu'à ce que chaque
guide touche à peine le ruban-scie.
oÉã~êèìÉ
fä=Ñ~ìí=ê¨ÖäÉê=äÉë=ÖìáÇÉë=Çì=êìÄ~åJëÅáÉ=ÇÉ=íÉääÉ=
ëçêíÉ=èìDáäë=íçìÅÜÉåí=ä¨Ö≠êÉãÉåí=äÉ=êìÄ~å=
Éí íçìêåÉåí=¶=ëçå=é~ëë~ÖÉK=iÉë=ÖìáÇÉë=
åÉ ÇçáîÉåí=é~ë=ëÉ=ÄäçèìÉê=>
Serrez les écrous hexagonaux a
(calibre 10).
Fixez le carter de protection.
Amenez le guide (5) du ruban-scie
en position de travail puis serrez
la manette (22) à fond.
