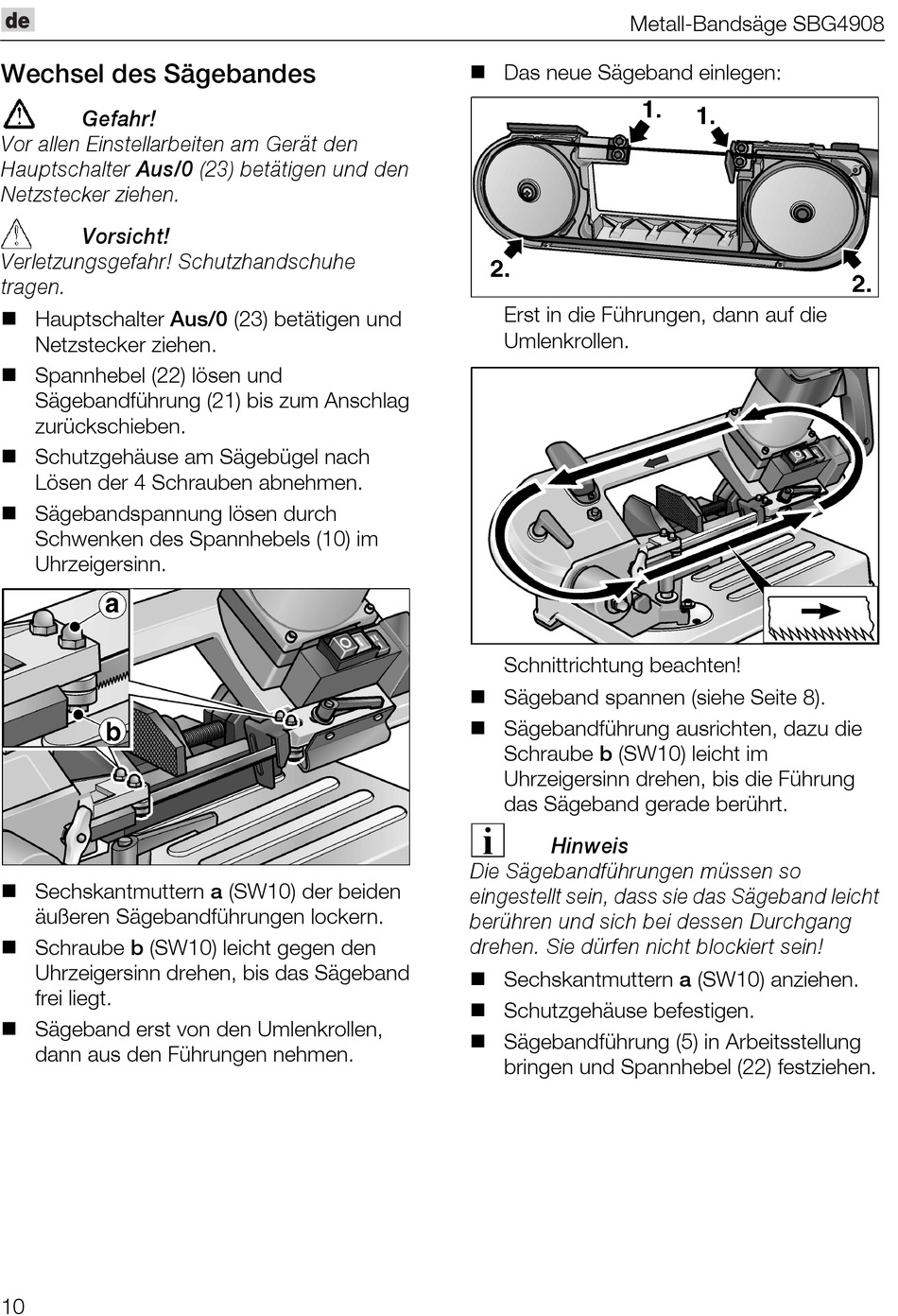

Flex SBG4908 Betriebsanleitung Seite 10

Wechsel des Sägebandes
dÉÑ~Üê>
sçê=~ääÉå=báåëíÉää~êÄÉáíÉå=~ã=dÉê®í=ÇÉå=
e~ìéíëÅÜ~äíÉê=^ìëLM=EOPF=ÄÉí®íáÖÉå=ìåÇ=ÇÉå=
kÉíòëíÉÅâÉê=òáÉÜÉåK
sçêëáÅÜí>
sÉêäÉíòìåÖëÖÉÑ~Üê>=pÅÜìíòÜ~åÇëÅÜìÜÉ=
íê~ÖÉåK
Hauptschalter Aus/0 (23) betätigen und
Netzstecker ziehen.
Spannhebel (22) lösen und
Sägebandführung (21) bis zum Anschlag
zurückschieben.
Schutzgehäuse am Sägebügel nach
Lösen der 4 Schrauben abnehmen.
Sägebandspannung lösen durch
Schwenken des Spannhebels (10) im
Uhrzeigersinn.
Sechskantmuttern a (SW10) der beiden
äußeren Sägebandführungen lockern.
Schraube b (SW10) leicht gegen den
Uhrzeigersinn drehen, bis das Sägeband
frei liegt.
Sägeband erst von den Umlenkrollen,
dann aus den Führungen nehmen.
10
Metall-Bandsäge SBG4908
Das neue Sägeband einlegen:
Erst in die Führungen, dann auf die
Umlenkrollen.
Schnittrichtung beachten!
Sägeband spannen (siehe Seite 8).
Sägebandführung ausrichten, dazu die
Schraube b (SW10) leicht im
Uhrzeigersinn drehen, bis die Führung
das Sägeband gerade berührt.
eáåïÉáë
aáÉ=p®ÖÉÄ~åÇÑΩÜêìåÖÉå=ãΩëëÉå=ëç=
ÉáåÖÉëíÉääí=ëÉáåI=Ç~ëë=ëáÉ=Ç~ë=p®ÖÉÄ~åÇ=äÉáÅÜí=
ÄÉêΩÜêÉå=ìåÇ=ëáÅÜ=ÄÉá=ÇÉëëÉå=aìêÅÜÖ~åÖ=
ÇêÉÜÉåK=páÉ=ÇΩêÑÉå=åáÅÜí=ÄäçÅâáÉêí=ëÉáå>
Sechskantmuttern a (SW10) anziehen.
Schutzgehäuse befestigen.
Sägebandführung (5) in Arbeitsstellung
bringen und Spannhebel (22) festziehen.
