Conrad 81 67 47 Bedienungsanleitung Seite 7

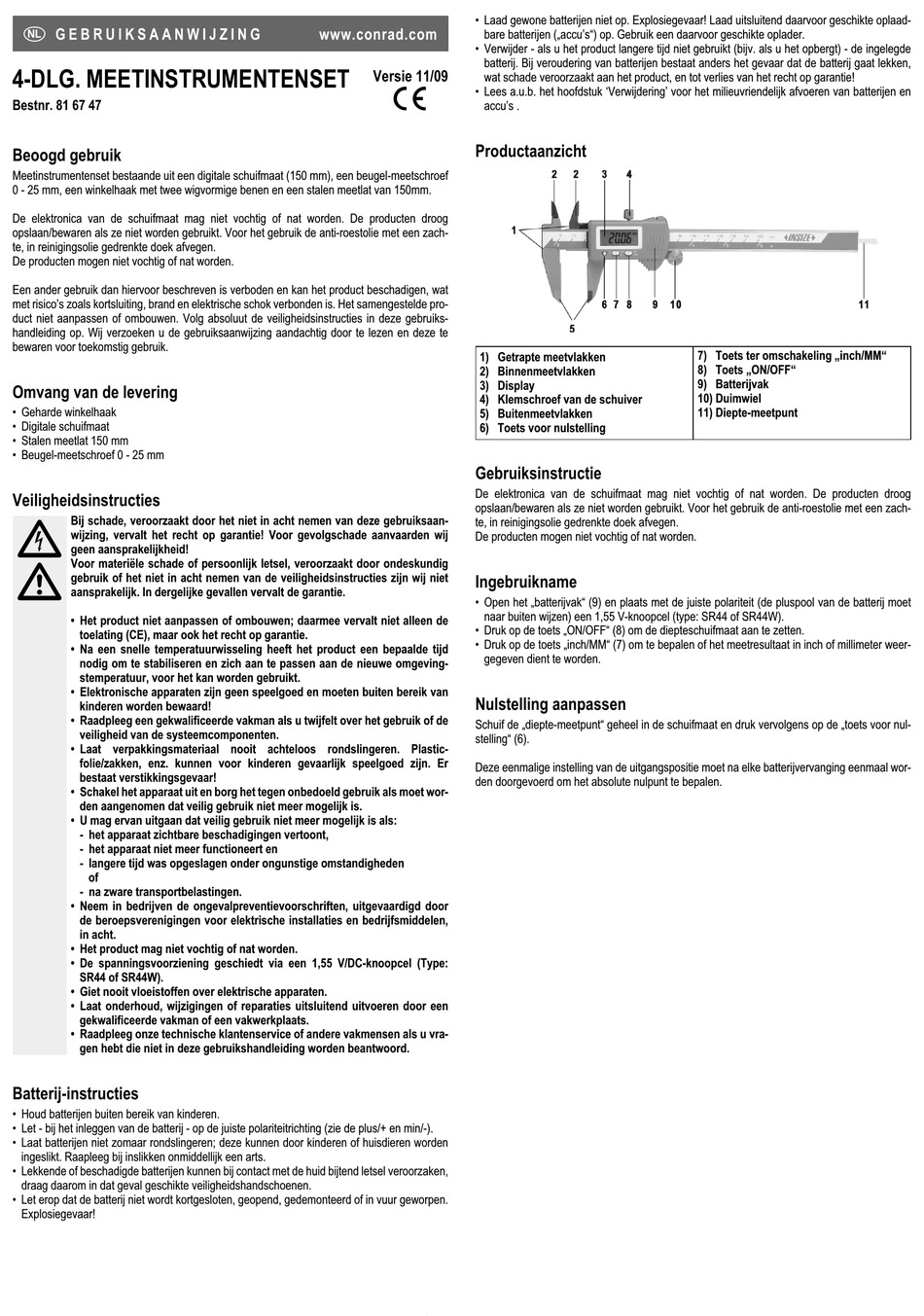

G E B R U I K S A A N W I J Z I N G
4-DLG. MEETINSTRUMENTENSET
Bestnr. 81 67 47
Beoogd gebruik
Meetinstrumentenset bestaande uit een digitale schuifmaat (150 mm), een beugel-meetschroef
0 - 25 mm, een winkelhaak met twee wigvormige benen en een stalen meetlat van 150mm.
De elektronica van de schuifmaat mag niet vochtig of nat worden. De producten droog
opslaan/bewaren als ze niet worden gebruikt. Voor het gebruik de anti-roestolie met een zach-
te, in reinigingsolie gedrenkte doek afvegen.
De producten mogen niet vochtig of nat worden.
Een ander gebruik dan hiervoor beschreven is verboden en kan het product beschadigen, wat
met risico's zoals kortsluiting, brand en elektrische schok verbonden is. Het samengestelde pro-
duct niet aanpassen of ombouwen. Volg absoluut de veiligheidsinstructies in deze gebruiks-
handleiding op. Wij verzoeken u de gebruiksaanwijzing aandachtig door te lezen en deze te
bewaren voor toekomstig gebruik.
Omvang van de levering
• Geharde winkelhaak
• Digitale schuifmaat
• Stalen meetlat 150 mm
• Beugel-meetschroef 0 - 25 mm
Veiligheidsinstructies
Bij schade, veroorzaakt door het niet in acht nemen van deze gebruiksaan-
wijzing, vervalt het recht op garantie! Voor gevolgschade aanvaarden wij
geen aansprakelijkheid!
Voor materiële schade of persoonlijk letsel, veroorzaakt door ondeskundig
gebruik of het niet in acht nemen van de veiligheidsinstructies zijn wij niet
aansprakelijk. In dergelijke gevallen vervalt de garantie.
• Het product niet aanpassen of ombouwen; daarmee vervalt niet alleen de
toelating (CE), maar ook het recht op garantie.
• Na een snelle temperatuurwisseling heeft het product een bepaalde tijd
nodig om te stabiliseren en zich aan te passen aan de nieuwe omgeving-
stemperatuur, voor het kan worden gebruikt.
• Elektronische apparaten zijn geen speelgoed en moeten buiten bereik van
kinderen worden bewaard!
• Raadpleeg een gekwalificeerde vakman als u twijfelt over het gebruik of de
veiligheid van de systeemcomponenten.
• Laat verpakkingsmateriaal nooit achteloos rondslingeren. Plastic-
folie/zakken, enz. kunnen voor kinderen gevaarlijk speelgoed zijn. Er
bestaat verstikkingsgevaar!
• Schakel het apparaat uit en borg het tegen onbedoeld gebruik als moet wor-
den aangenomen dat veilig gebruik niet meer mogelijk is.
• U mag ervan uitgaan dat veilig gebruik niet meer mogelijk is als:
- het apparaat zichtbare beschadigingen vertoont,
- het apparaat niet meer functioneert en
- langere tijd was opgeslagen onder ongunstige omstandigheden
of
- na zware transportbelastingen.
• Neem in bedrijven de ongevalpreventievoorschriften, uitgevaardigd door
de beroepsverenigingen voor elektrische installaties en bedrijfsmiddelen,
in acht.
• Het product mag niet vochtig of nat worden.
• De spanningsvoorziening geschiedt via een 1,55 V/DC-knoopcel (Type:
SR44 of SR44W).
• Giet nooit vloeistoffen over elektrische apparaten.
• Laat onderhoud, wijzigingen of reparaties uitsluitend uitvoeren door een
gekwalificeerde vakman of een vakwerkplaats.
• Raadpleeg onze technische klantenservice of andere vakmensen als u vra-
gen hebt die niet in deze gebruikshandleiding worden beantwoord.
Batterij-instructies
• Houd batterijen buiten bereik van kinderen.
• Let - bij het inleggen van de batterij - op de juiste polariteitrichting (zie de plus/+ en min/-).
• Laat batterijen niet zomaar rondslingeren; deze kunnen door kinderen of huisdieren worden
ingeslikt. Raapleeg bij inslikken onmiddellijk een arts.
• Lekkende of beschadigde batterijen kunnen bij contact met de huid bijtend letsel veroorzaken,
draag daarom in dat geval geschikte veiligheidshandschoenen.
• Let erop dat de batterij niet wordt kortgesloten, geopend, gedemonteerd of in vuur geworpen.
Explosiegevaar!
• Laad gewone batterijen niet op. Explosiegevaar! Laad uitsluitend daarvoor geschikte oplaad-
www.conrad.com
bare batterijen („accu's") op. Gebruik een daarvoor geschikte oplader.
• Verwijder - als u het product langere tijd niet gebruikt (bijv. als u het opbergt) - de ingelegde
batterij. Bij veroudering van batterijen bestaat anders het gevaar dat de batterij gaat lekken,
Versie 11/09
wat schade veroorzaakt aan het product, en tot verlies van het recht op garantie!
°
• Lees a.u.b. het hoofdstuk 'Verwijdering' voor het milieuvriendelijk afvoeren van batterijen en
accu's .
Productaanzicht
1) Getrapte meetvlakken
2) Binnenmeetvlakken
3) Display
4) Klemschroef van de schuiver
5) Buitenmeetvlakken
6) Toets voor nulstelling
Gebruiksinstructie
De elektronica van de schuifmaat mag niet vochtig of nat worden. De producten droog
opslaan/bewaren als ze niet worden gebruikt. Voor het gebruik de anti-roestolie met een zach-
te, in reinigingsolie gedrenkte doek afvegen.
De producten mogen niet vochtig of nat worden.
Ingebruikname
• Open het „batterijvak" (9) en plaats met de juiste polariteit (de pluspool van de batterij moet
naar buiten wijzen) een 1,55 V-knoopcel (type: SR44 of SR44W).
• Druk op de toets „ON/OFF" (8) om de diepteschuifmaat aan te zetten.
• Druk op de toets „inch/MM" (7) om te bepalen of het meetresultaat in inch of millimeter weer-
gegeven dient te worden.
Nulstelling aanpassen
Schuif de „diepte-meetpunt" geheel in de schuifmaat en druk vervolgens op de „toets voor nul-
stelling" (6).
Deze eenmalige instelling van de uitgangspositie moet na elke batterijvervanging eenmaal wor-
den doorgevoerd om het absolute nulpunt te bepalen.
7) Toets ter omschakeling „inch/MM"
8) Toets „ON/OFF"
9) Batterijvak
10) Duimwiel
11) Diepte-meetpunt
