01/00

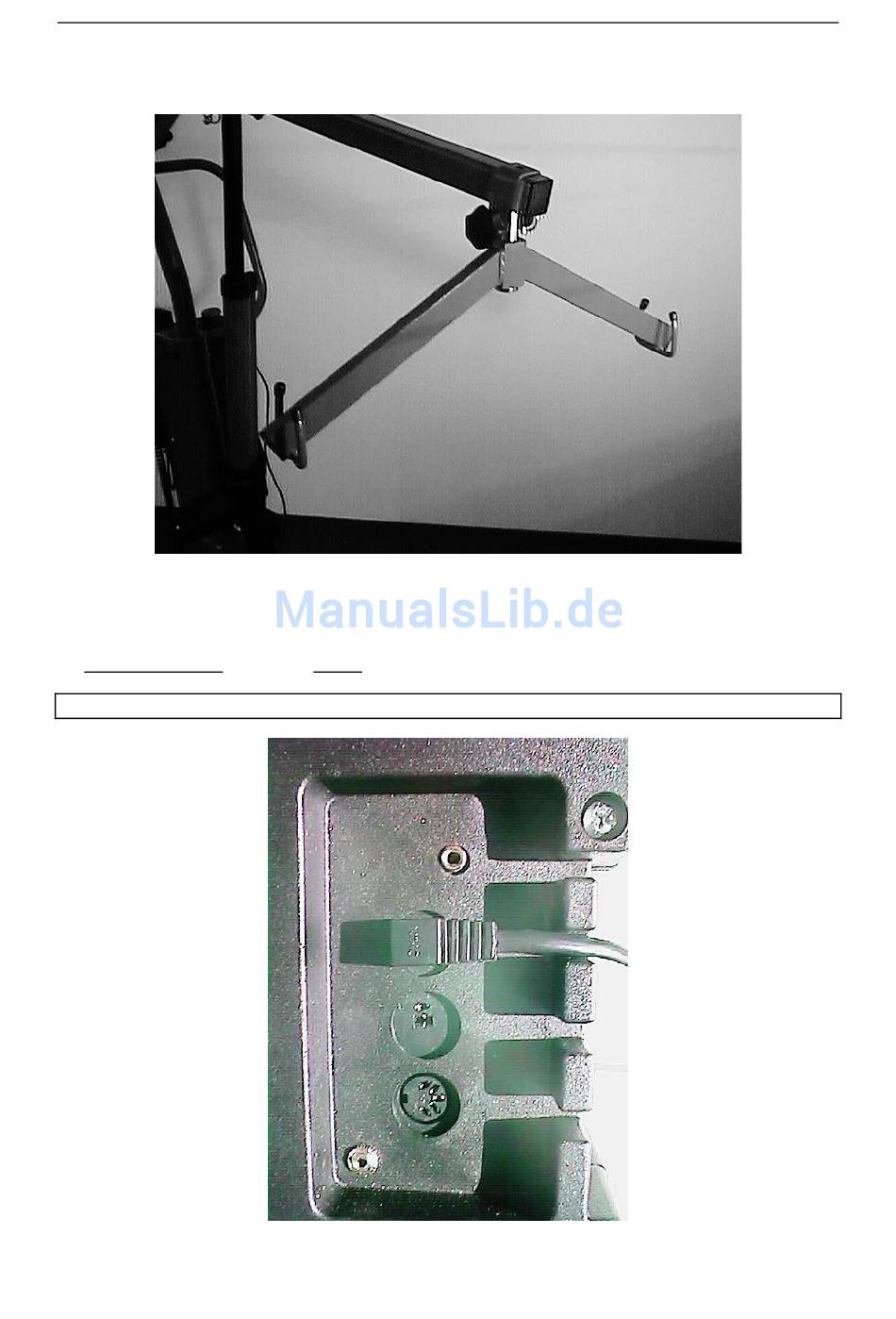

7. Stecken Sie nun die Hakenaufnahme durch die Bohrung des Hakens. Durch Einstecken des
Bolzens und Sichern des Bolzens mit Hilfe des Klappsplintes ist der Lifterhaken gebrauchsbereit
(Abbildung 12).
8. Stecken Sie nun den Stecker des Drehmotors (Abbildung 13) und den Stecker des Hubmotors in
die entsprechende Buchse am Akku. Der Drehmotorstecker wird in die obere Buchse und der
Hubmotorstecker wird in die untere Buchse eingesteckt, so dass die Kabelführungen durch die
entsprechenden Führungsnuten gelegt werden können.
Achtung! der Drehmotor darf niemals in die untere Motorbuchse eingesteckt werden.
Gebrauchsanweisung des aks-foldo
Abbildung 12
Abbildung 13
Seite 9
