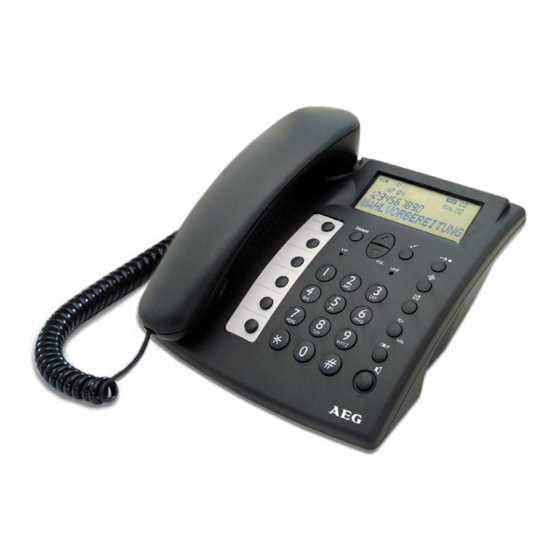

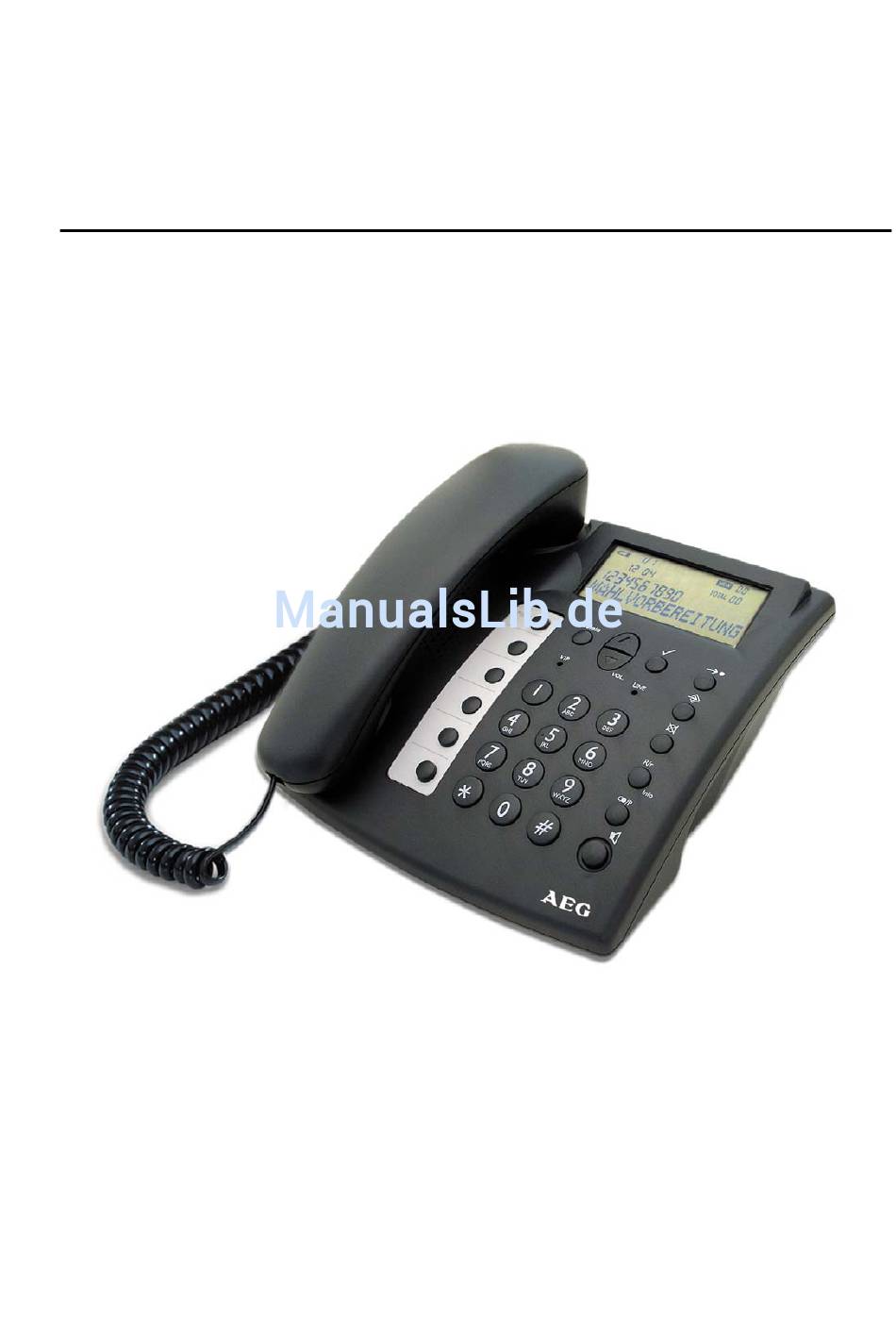

- Seite 1 ASCONA CLIP Bedienungsanleitung Sicherheitshinweise Analoges Telefon mit Rufnummernanzeige 05/02-hr...
-
Seite 2: Geräteübersicht
Geräteübersicht 1. Display Taste 2. Abruftaste für Anruferliste / Telefonbuch 12. Rufnummernspeicher M5 3. Wahlaufforderungstaste 13. Rufnummernspeicher M4 4. Auswahl des Speicherplatzes M1 bis M5 14. Rufnummernspeicher M3 oder Telefonbuch 15. Rufnummernspeicher M2 5. Scroll-Taste, für Einstellungen im Menü 16. Rufnummernspeicher M1 17. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis GERÄTEÜBERSICHT......................2 INHALTSVERZEICHNIS ..................... 3 CE-ERKLÄRUNG ....................... 6 Kunden - Hotline........................ 6 ALLGEMEINES........................7 Lieferumfang........................7 Sicherheitshinweise ......................7 Leistungsmerkmale......................8 INSTALLATION ........................9 Anschließen ........................9 Batteriewechsel ......................... 9 BETRIEB........................... 10 Allgemeines ........................10 Wahlverfahren ................................10 Speicherkapazität................................10 Grundeinstellungen......................10 Einstellung der Lautstärke des Lautsprechers.......................10 Einstellung der Anrufsignalisierung ..........................10 Funktionsmenü........................ - Seite 4 Inhaltsverzeichnis Wählen..........................13 Manuelle Wahl ................................13 Blockwahl..................................13 Wahlwiederholung................................13 Wählen aus dem Telefonbuch............................14 Suchen über die Vor / Zurück-Tasten...........................14 Alphabetische Suche..............................14 Wählen über die CLIP-Funktion...........................14 Betrieb an einer Telefonanlage ..................14 Vermitteln und Halten eines Gespräches........................15 Anklopfen und Makeln ..............................15 Rückfragen und Makeln ...............................15 Komfortfunktionen ......................
- Seite 5 Inhaltsverzeichnis ANHANG........................... 23 Garantie*........................... 23 Reparaturanschrift*...............................23 Technische Daten......................23 Telefon..................................23 Pflege....................................24 Recycling ..................................24 Seite 5...
-
Seite 6: Ce-Erklärung
CE-Erklärung Dieses Gerät, schnurgebundenes, analoges Telefon mit Anrufbeantworter Ascona Clip, erfüllt die Anforderungen der EU-Richtlinien: 99/5/EG Richtlinie für Funkanlagen und Telekommunikationsendeinrichtungen Das Konformitätsbewertungsverfahren erfolgte gemäß Anhang II der EG-Richtlinie 99/5/EG. Die Konformität des Telefons mit den o.g. Richtlinien wird durch das CE-Zeichen bestätigt. -
Seite 7: Allgemeines
Allgemeines Lieferumfang • 1 Basisgerät • 1 Gewendelte Handapparat - Anschlussschnur • 1 Telefonanschlusskabel • 1 Bedienungsanleitung • 1 Blockbatterie 9V oder 4 Alkali Batterien, Typ AA Sicherheitshinweise • Lesen Sie diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie auf. Bei Fragen wenden Sie sich an einen Fachmann. -
Seite 8: Leistungsmerkmale
Allgemeines Leistungsmerkmale Das Gerät verfügt über folgende Leistungsmerkmale: Großes Display (4 Zeilen), zwei Symbolzeilen, 1 numerische Zeile zur Darstellung der Rufnummer, 1 alphanumerische Zeile zur Ausgabe von Namen, Status. Kontrast einstellbar Klartextmenü Menüsprachen: Deutsch / Englisch CLIP-Funktionalität Freisprecheinrichtung Mute (Mikrofonstummschaltung) Flashzeiten: 100ms / 300ms Wahlverfahren: Tonwahl (MFV)/ Impulswahl (IWV) 5 Zieltasten : Rufnummern- mit Namensspeicher M1 bis M5... -
Seite 9: Installation
Installation Anschließen Die Buchsen für den Anschluss des Telefonanschluß-Kabels befinden sich an der Rückseite und die Buchse zum Anschluss der Handapparat-Anschlussschnur auf der linken Seite des Gerätes. • Verbinden Sie die gewendelte Handapparat-Anschlussschnur mit dem Telefonhörer und der Anschlussbuchse TEL (3) am Gerät. •... -
Seite 10: Betrieb
Betrieb Allgemeines Wahlverfahren Das Gerät soll nur an mehrfrequenzfähigen Telefonnetzen oder TK-Anlagen betrieben werden. (Keine Erdtaste, nur Flashtaste für Rückfrage) Speicherkapazität Telefonbucheinträge für bis zu 65 Namen (max. 16 Zeichen) und Rufnummern (max. 18 Ziffern). 5 Zielwahltasten (M1 bis M5) mit je einer Rufnummer und Namen. Anruferliste für bis zu 60 eingehende Anrufe mit Datum und Zeitangabe. -
Seite 11: Displaykontrast
Betrieb Für die folgenden Einstellungen wählen Sie die jeweils gewünschten Menüpunkte. Displaykontrast Wählen Sie KONTRAST. Der Kontrast kann in 6 Stufen (0-5) eingestellt werden. Bestätigen Sie ∆ oder ∇ Ihre Eingaben mit Menü Mit den Tasten können Sie den Kontrast einstellen. Bestätigen mit der Menü-Taste. -
Seite 12: Symbole
Betrieb Symbole Batterieanzeige – blinkt, wenn die Batterie verbraucht ist. Freisprechmodus. Mute – das Mikrofon ist stumm geschaltet 18-stellige 7 Segmentanzeige für Rufnummeranzeige – 16-stellige 5x5 Dot Matrix für Namens-, Menü- und Speicheranzeige. Anruferliste mit Anzeige der Anzahl und Position POS (Eingang des Anrufes). NEW und 2-stellige Anzeige –... -
Seite 13: Bedienung Telefon
Bedienung Telefon Allgemein Gespräche führen Gespräche können über den Handapparat oder die Freisprecheinrichtung geführt werden. Zum Freisprechen betätigen Sie . Das Freisprechsymbol erscheint im Display. Die Lautstärke des ∆ ∇ Lautsprechers kann mit den Tasten bzw. verändert werden. Wenn Sie während des Freisprechens Handapparat abheben,... -
Seite 14: Wählen Aus Dem Telefonbuch
Bedienung Telefon Wählen aus dem Telefonbuch Das Telefonbuch ist nach Einträgen mit Namen und zugehöriger Rufnummer alphabetisch und nach Einträgen der Rufnummern ohne Namen in aufsteigender Reihenfolge sortiert. Sind keine Einträge im Telefonbuch vorhanden erscheint im Display KEINE NUMMER (für Neueinträge, Änderungen oder Löschungen siehe Abschnitt "Telefonbuch“) Suchen über die Vor / Zurück-Tasten Betätigen Sie die Taste DIR/CALLS länger als 1 Sekunde. -
Seite 15: Vermitteln Und Halten Eines Gespräches
Bedienung Telefon Nehmen Sie den Hörer ab oder schalten Sie die Freisprecheinrichtung auf oder benutzen Sie die Blockwahl. Geben Sie die Amtskennziffer ein. Drücken Sie die Wahlwiederholungs-/Pause- Taste /P. Auf dem Display wird die Pause mit einem P dargestellt. Geben Sie die Rufnummer ein. Warten Sie den Aufbau der Verbindung ab und führen Sie das Gespräch. -
Seite 16: Anklopfen Und Makeln
Bedienung Telefon eingestellt haben. Betreiben Sie Ihr Telefon an einer modernen TK-Anlage, so können Sie diese Funktionen ebenfalls nutzen. Stellen Sie dazu die Flashzeit wie in der Bedienungsanleitung der TK-Anlage vorgegeben ein, meist 100 (90) ms. Weitere Einzelheiten erfahren Sie ebenfalls aus der Bedienungsanleitung Ihrer TK-Anlage. -
Seite 17: Telefonbuch
Telefonbuch Allgemein Tasten- Das Telefonbuch wird nach Einträgen mit Name und Druck zugehöriger Rufnummer alphabetisch und nach Taste Einträgen Rufnummern ohne Namen aufsteigender Reihenfolge sortiert. leer & Sie haben die Möglichkeit im Telefonbuch zu blättern, Neueinträge vorzunehmen, zu editieren und Einträge einzeln oder gesamt zu löschen. Um Neueinträge oder Änderungen im Telefonbuch einzutragen, können im Editiermodus mit Hilfe der Tastatur Buchstaben, Ziffern und Sonderzeichen... -
Seite 18: Blättern
Telefonbuch Tasten ist aus vorstehender Tabelle ersichtlich). Zur Eingabe des nachfolgenden Buchstabens bewegen Sie mit den Cursor nach rechts. Bestätigen Sie nach Eingabe aller Buchstaben und Zeichen Ihre Eingabe mit der Taste . Zur Bestätigung erscheint für ca. 3 Sekunden GESPEICHERT im Display. -
Seite 19: Löschen
Telefonbuch Möchten Sie jedoch eine Eintragung in das Telefonbuch übernehmen, so drücken Sie nach der Aufforderung WAEHLE SPEICHER die Taste DIR/CALLS. Der blinkende Cursor fordert Sie zur Eingabe der Rufnummer auf. Im Display erscheint NUMMER EINGEBEN. Betätigen Sie jetzt die Taste . -
Seite 20: Clip- Funktion
CLIP- Funktion ∆ ∇ Die gewünschte Telefonnummer durch Drücken der Tasten bzw. selektieren. Die Taste drücken. Die bereits eingespeicherte Rufnummer blinkt und im Display erscheint NUMMER EINGEBEN. Sie drücken nun die Taste Menü. Das Symbol VIP im Display beginnt zu blinken. -
Seite 21: Displayanzeigen Bei Eingehenden Gesprächen
CLIP- Funktion Displayanzeigen bei eingehenden Gesprächen Bei eingehenden Anrufen wird die Rufnummer des + 20/12 Anrufenden Anrufspeicher chronologischer TOTAL Reihenfolge gespeichert. Für 15 Sekunden werden folgende Informationen im Display angezeigt: 14:35 Fortlaufende Nummer neuer Anrufe 07211783860 Uhrzeit und Datum des Anrufeingangs CAROLA Rufnummer des Anrufenden Gesamtanzahl der eingehenden Anrufe... -
Seite 22: Löschen
CLIP-Funktion Löschen Löschen eines Eintrags Suchen Sie, wie zuvor beschrieben, den gewünschten Eintrag. Betätigen Sie die Taste DEL. Im Display erscheint LOESCHEN? Bestätigen Sie mit der Taste DEL. Zur Bestätigung erscheint für ca. 6 Sekunden GELOESCHT im Display. Der Eintrag wurde gelöscht. -
Seite 23: Anhang
Anhang Garantie* Für dieses Gerät besteht eine Gewährleistung im Rahmen der gesetzlichen Vorschriften von 24 Monaten. Die Garantiezeit beginnt mit dem Kauf. Zum Nachweis des Datums bewahren Sie bitte die Kaufbelege, wie Quittung, Rechnung, Kassenzettel oder Lieferschein, auf. Werden Artikel ohne Kaufbelege zur Reparatur eingesandt, kann die Reparatur nur kostenpflichtig erfolgen. - Seite 24 Anhang Pflege Wischen Sie Basis und Mobilteil mit einem feuchtem Tuch oder einem Antistatiktuch ab. Benutzen Sie nie ein trockenes Tuch! Es besteht die Gefahr der statischen Aufladung! Recycling Hat Ihr Telefon ausgedient, entsorgen Sie das Gerät entsprechend den gültigen Bestimmungen. Führen Sie das Gerät einem Entsorgungsbetrieb zu, wo es fachgerecht zerlegt und recycelt wird.
