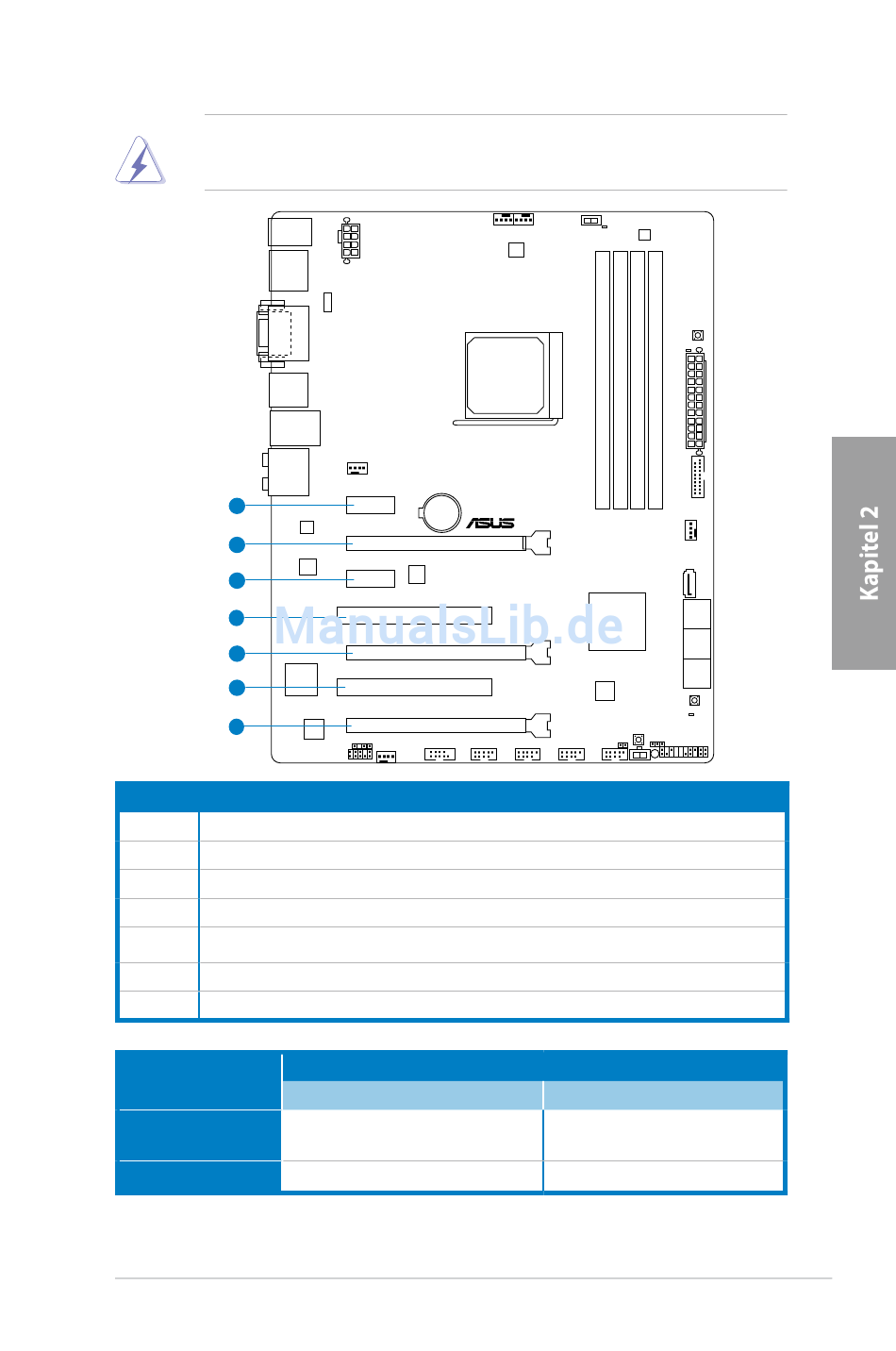

2.2.4 Erweiterungssteckplätze
Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der Erweiterungskarten
ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboardkomponenten
beschädigen.
1
2
3
4
5
6
7
SP Nr. Steckplatzbeschreibung
PCIe 2.0 x1_1-Steckplatz
1
2 PCIe 2.0 x16_1-Steckplatz [grau] (einzeln im x16- oder dual im x8/x8-Modus)
PCIe 2.0 x1_2 -Steckplatz
3
PCI-Steckplatz 1
4
PCIe 2.0 x16_2-Steckplatz [grau] (im x8-Modus)
5
PCI-Steckplatz 2
6.
7. PCIe 2.0 x16_3-Steckplatz [scwarz] (im x4-Modus, mit PCIe x1- und x4-Geräten kompatibel.)
VGA-Konfiguration
Single VGA/PCIe-Karte
Duale VGA/PCIe-Karte
ASUS F2A85-V PRO
F2A85-V PRO
PCI Express Betriebsmodus
PCIe 2.0 x16_1
x16
(Für Single VGA empfohlen)
x8
PCIe 2.0 x16_2
N/A
x8
2-13
