- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr arbeitet und
- nach längerer Lagerung unter ungünstigen Verhältnissen
oder
- nach schweren Transportbeanspruchungen.
• Schalten Sie das Meßgerät niemals gleich dann ein, wenn es
von einem kalten in einen warmen Raum gebracht wird. Das
dabei entstandene Kondenswasser kann unter Umständen Ihr
Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf
Zimmertemperatur kommen.

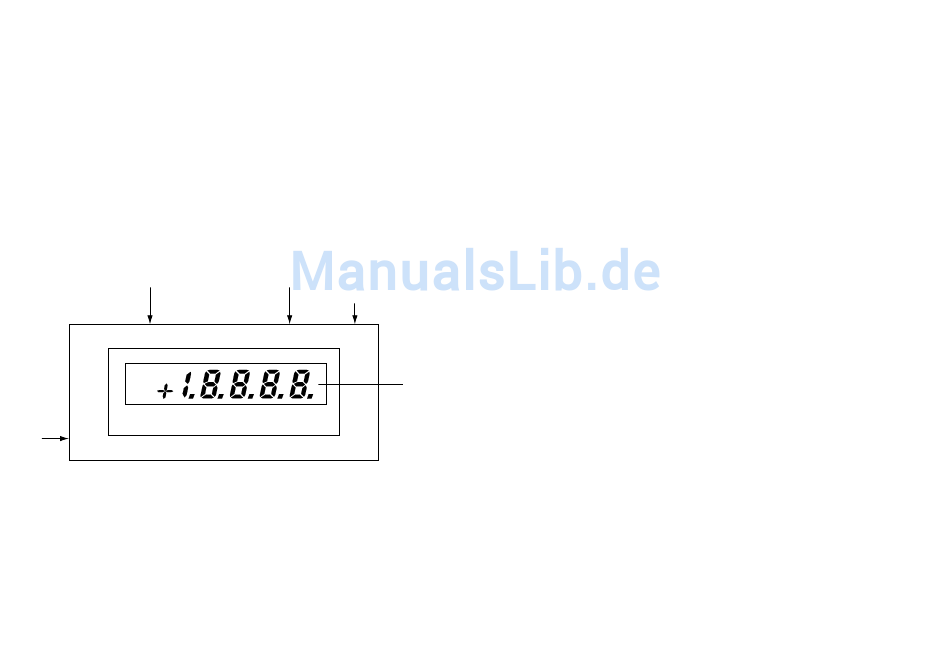

3. Bedienungselemente
2b
15-22
3
1
1
4
/
-stellige LED-Anzeige (LED = Leuchtdiode)
2
2
„Äußere" Steckerleiste(n) mit folgender Pin-Belegung
(Hinteransicht von links nach rechts):
2a „unten" auf der Platine
für die Festlegung des Dezimalpunktes (Lötaugen): Pin 1 bis 5
= DP 1 bis 5, Pin 6 = DP-Masse
6
2b
7-14
2a
1
2b „darüber" (Stiftleiste)
7- Überlauf *
8- Strobe *
9- Busy (= beschäftigt, arbeitet) *
10- Dig. 1 vom BCD *
11- Dig. 2 vom BCD *
12- Dig. 3 vom BCD *
13- Dig. 4 vom BCD *
14- Unterbereich *
* Für genauere Angaben beziehen Sie sich auf das Daten-
blatt des ICL7135
15- RUN / Hold (offen = Anzeige freilaufend; gegen „-" ge-
brückt = Anzeige angehalten)
16- Eingang x 10 (mit Pin 18 verbinden) max. 20 VDC
17- Eingang x 1 (Hi-Meßeingang = „+") : max. 2 VDC
18- Eingang „-" (= Lo-Meßeingang, analoge Masse)
19- Hi-Meßeingang für die interne Zusatzbeschaltung
„Upper PCB"
20- Versorgungseingang „-" = Masse
21- Versorgungseingang „+" 5 VDC (stabilisiert)
22- N.C.
3
„Innere Steckerleiste" für eine eventuelle Zusatzbeschaltung
= „Upper PCB" mit folgender Pin-Belegung
1- V+-Eingang (Test)
2- A/D-Konverter-Eingang der Hauptplatine
3- Analoge Masse
4- 1,2 V bzw. 2,5 V Referenzspannung (belastbar mit < 1 mA)
5- Versorgungseingang „-"
6- Versorgungseingang „+" 5 VDC (stabilisiert)
7
