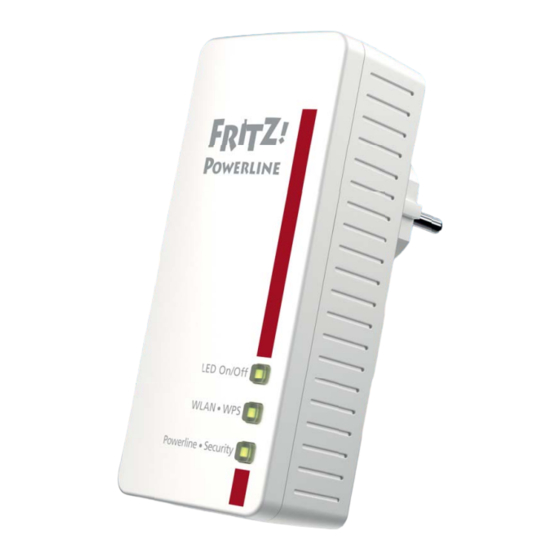

Fritz! Powerline 540E Anschließen Und Bedienen

Powerline-adapter mit wlan-funktion
Vorschau ausblenden Andere Handbücher für Powerline 540E:
Inhaltsverzeichnis

Werbung

Quicklinks

Anschließen
Anschließen
und bedienen
und bedienen
FRITZ!
Powerline 540E

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fritz! Powerline 540E

Inhaltszusammenfassung für Fritz! Powerline 540E

  • Seite 1 FRITZ! Powerline 540E Anschließen Anschließen und bedienen und bedienen...

  • Seite 2: Inhaltsverzeichnis

    Symbole und Hervorhebungen..... 4 FRITZ!Powerline 540E ......5 Bevor Sie FRITZ!Powerline anschließen.
  • Seite 3 Mehrere Powerline- Netzwerke in einem Stromkreis... . 34 12.2 FRITZ!Powerline phasenübergreifend im Stromnetz ... . 34 12.3 Stromzähler, Sicherungskasten, FI-Schutzschalter ... . . 35 12.4...

  • Seite 4: Symbole Und Hervorhebungen

    „C:\Bilder“ Ordner- und Dateinamen „Dokumentation“ blaue, unterstrichene Schrift markiert Adres- fritz.powerline sen zur Eingabe im Browser blaue Schrift markiert Links und Verweise in- siehe Seite 46 nerhalb dieses Handbuches fette Schrift betont wichtige Wörter Klicken Sie nicht ... FRITZ!Powerline 540E...

  • Seite 5: Fritz!Powerline 540E

    Die Verbindung zum Internetrouter wird über Powerline hergestellt. Bei einer Powerline-Verbindung werden die Daten über die Stromlei- tung des Haushalts übertragen. FRITZ!Powerline 540E kann in ein vor- handenes Powerline-Netzwerk integriert werden. Mit FRITZ!Powerline 540E und einem weiteren Powerline-Adapter können Sie auch ein neues Powerline-Netzwerk herstellen.

  • Seite 6: Bevor Sie Fritz!Powerline Anschließen

    Netzwerkkabel • gedruckte Produktinformation Sicherheitshinweise • Stecken Sie FRITZ!Powerline 540E immer direkt in eine Wandsteckdose. Stecken Sie FRITZ!Powerline 540E nach Möglichkeit nicht in Steckdosen an Verlängerungska- beln oder in Mehrfachsteckdosen (Steckdosenleisten). • Stecken Sie FRITZ!Powerline 540E in eine Steckdose an einem trockenen und staubfreien Ort ohne direkte Son- neneinstrahlung.

  • Seite 7: Leuchtdioden, Taster Und Netzwerkanschlüsse

    Leuchtdioden, Taster und Netzwerkanschlüsse • Öffnen Sie das Gehäuse von FRITZ!Powerline 540E nicht. Durch unbefugtes Öffnen und unsachgemäße Reparatu- ren können Gefahren für die Benutzer der Geräte entste- hen. • Vor der Reinigung trennen Sie das Gerät vom Stromnetz. Verwenden Sie zur Reinigung des Gerätes lediglich ein feuchtes Tuch.
  • Seite 8 Sie diese mit dem Taster Powerline • Security ausschalten. Die Gerätefunktionen bleiben davon unberührt. Netzwerkanschlüsse (LAN) FRITZ!Powerline 540E hat zwei Netzwerkanschlüsse (LAN-An- schlüsse) für Computer und andere Netzwerkgeräte. Auch die Verbindung zum Internetrouter, zum Beispiel mit einer Ether- net-Hausverkabelung, kann mit einem Netzwerkkabel über einen der Netzwerkanschlüsse erfolgen.

  • Seite 9: Fritz!Powerline Im Heimnetz Einsetzen

    FRITZ!Powerline vergrößert die Reichweite in Ihrem Heimnetz. Hinder- nisse wie Wände oder große Entfernungen werden mit FRITZ!Power- line überbrückt. Die Powerline-Brücke ist als Betriebsart voreinge- stellt. Die Brücke zur FRITZ!Box kann auch mit den Betriebsarten WLAN oder LAN hergestellt werden (siehe Kapitel Betriebsarten: WLAN- und LAN-Brücke...
  • Seite 10 Power Powerline Powerline INTERNET FRITZ!Powerline 540E anschließen Stecken Sie FRITZ!Powerline 540E in eine Steckdose in der Nähe eines Powerline-Adapters des bestehenden Powerline-Netzwerks. FRITZ!Powerline startet. Der Vorgang dauert ungefähr ei- ne Minute und ist abgeschlossen, wenn die Leuchtdiode „Powerline • Security“ regelmäßig blinkt.

  • Seite 11: Powerline-Netzwerk Einrichten

    Powerline-Brücke herstellen Mit FRITZ!Powerline 540E ein neues Powerline-Netzwerk einrichten Voraussetzungen Sie benötigen einen zweiten Powerline-Adapter, um die FRITZ!Box in das Powerline-Netzwerk zu integrieren. Powerline-Netzwerk einrichten Stecken Sie die Adapter in zwei Steckdosen, die nahe beieinander liegen oder stecken Sie die Adapter neben- einander in eine Steckerleiste.

  • Seite 12: Netzwerkgeräte Anschließen

    Netzwerkgeräte können Sie mit Netzwerkkabeln an den LAN- Anschlüssen von FRITZ!Powerline 540E anschließen oder über WLAN mit FRITZ!Powerline verbinden. Wenn FRITZ!Powerline 540E mit der FRITZ!Box verbunden ist, gehören auch die mit FRITZ!Powerline 540E verbundenen Netzwerkgeräte zum Heimnetz der FRITZ!Box und erhalten ih- re IP-Adresse von der FRITZ!Box.

  • Seite 13: Mit Einem Netzwerkkabel

    Netzwerkgeräte anschließen Mit einem Netzwerkkabel An den Anschlüssen „LAN 1“ und „LAN 2“ von FRITZ!Power- line können Netzwerkgeräte mit Netzwerkkabeln angeschlos- sen werden. LED On/Off WLAN•WPS Powerline •Security Nehmen Sie das Netzwerkkabel zur Hand. Stecken Sie das eine Ende des Kabels in eine der LAN- Buchsen „LAN 1“...
  • Seite 14 Netzwerkgeräte anschließen Drücken Sie an FRITZ!Powerline kurz den Taster „WLAN • WPS“. Die Leuchtdiode am Taster WLAN • WPS blinkt. Starten Sie nun am Netzwerkgerät innerhalb von zwei Minuten WPS. Die Verbindung zwischen FRITZ!Powerline und dem Netzwerk- gerät wird automatisch hergestellt.
  • Seite 15 WPA2-PSK (AES) Schlüssel Den Schlüssel finden Sie auf dem Auf- kleber auf der Geräterückseite. Netzwerkmodus Infrastruktur Bestätigen Sie Ihre Angaben mit der dafür vorgesehenen Schaltfläche, zum Beispiel „OK“ oder „Verbinden“. Das Netzwerkgerät ist nun über WLAN mit FRITZ!Powerline verbunden. FRITZ!Powerline 540E...

  • Seite 16: Verschlüsselung Im Powerline-Netzwerk

    Verschlüsselung im Powerline-Netzwerk Verschlüsselung im Powerline-Netzwerk FRITZ!Powerline 540E wird ab Werk mit einem voreingestellten indivi- duellen Netzwerkschlüssel geliefert. Dadurch ist sichergestellt, dass • FRITZ!Powerline 540E sich nicht automatisch in ein vorhande- nes, unsicheres Netzwerk einbinden lässt. • ein neues Powerline-Netzwerk immer sicher eingerichtet wird.

  • Seite 17: Anwendungsbeispiele

    Anwendungsbeispiele Anwendungsbeispiele In den folgenden Abschnitten wird anhand von Beispielen vorgestellt, wie Sie FRITZ!Powerline 540E in Ihrem Heimnetz nutzen können. Überall im Haushalt per WLAN ins Internet LED On/Off WLAN•WPS Powerline •Security INTERNET Mit FRITZ!Powerline 540E können Sie den Internetzugang im gesamten Haushalt bereitstellen.

  • Seite 18: Netzwerkgeräte Per Kabel Und Per Wlan Verbinden

    Netzwerkgeräte per Kabel und per WLAN verbinden LED On/Off WLAN•WPS Powerline •Security INTERNET Mit FRITZ!Powerline 540E können Sie Netzwerkgeräte sowohl per Kabel (LAN) als auch per WLAN in das Heimnetz einbin- den. Im hier gezeigten Beispiel ist der Internetzugang im Kel- ler. •...
  • Seite 19 Der zweite LAN-Anschluss kann zum Beispiel dazu ver- wendet werden, den Fernseher separat mit dem Heim- netz zu verbinden. • WLAN für die Netzwerkgeräte: In der ersten Etage ist ein Computer per WLAN mit FRITZ!Powerline 540E im Dach- geschoss verbunden. FRITZ!Powerline 540E...

  • Seite 20: Betriebsarten: Wlan- Und Lan-Brücke

    Ihr bestehendes Powerline-Netzwerk ein und stellen Sie somit die Verbindung zum Internetzugang her. Wenn Sie noch kein Powerline-Netzwerk haben, dann richten Sie mit FRITZ!Powerline 540E und einem weiteren Powerline-Adapter ein Powerline-Netzwerk ein. Mit der Powerline-Brücke können Sie den Internetzu- gang auch in Räumen bereitstellen, die über WLAN nicht...

  • Seite 21: Wlan-Brücke Herstellen

    Wenn Sie von der Powerline-Brücke zur Betriebsart WLAN- Brücke wechseln wollen, dann trennen Sie die Powerline-Ver- bindung zwischen FRITZ!Powerline 540E und FRITZ!Box. Schalten Sie dazu Powerline am FRITZ!Powerline 540E mit dem Taster „Powerline • Security“ aus. WLAN-Brücke in der Benutzeroberfläche einrichten Verbinden Sie einen Computer mit FRITZ!Powerline 540E.
  • Seite 22 WLAN-Brücke herstellen Wenn FRITZ!Powerline 540E über eine andere Betriebs- art mit der FRITZ!Box verbunden ist, dann klicken Sie auf die Schaltfläche „Betriebsart ändern“. Wählen Sie als Betriebsart „WLAN-Brücke“ und klicken Sie auf „Weiter“. Ein Assistent startet jetzt, der Sie durch die Einrichtung führt.

  • Seite 23: Lan-Brücke Herstellen

    WLAN LED On/Off WLAN•WPS Powerline •Security Die Anbindung von FRITZ!Powerline 540E als LAN-Brücke ist zum Beispiel sinnvoll, wenn Sie über eine LAN-Hausverkabe- lung verfügen. Verwenden Sie dazu zwei Netzwerkkabel, um die Strecke vom Router zur LAN-Steckdose und von der LAN- Steckdose zu FRITZ!Powerline 540E herzustellen.
  • Seite 24 Sie auf „Fertigstellen“. Einstellungen und Funktionen Sobald die LAN-Brücke zum Router hergestellt ist, gelten fol- gende Einstellungen und Tasterfunktionen: • WLAN-Einstellungen Sie haben auf der Benutzeroberfläche von FRITZ!Power- line die Möglichkeit, den WLAN-Funknetznamen und den WLAN-Netzwerkschlüssel zu ändern. • Netzwerkeinstellungen –...

  • Seite 25: Webbasierte Benutzeroberfläche

    Firmware-Update durchführen Benutzeroberfläche öffnen Wie Sie die Benutzeroberfläche aufrufen, hängt vom Router ab und davon, ob FRITZ!Powerline 540E bereits im Heimnetz integriert ist. Sie können die Benutzeroberfläche auf jedem Computer öff- nen, der mit FRITZ!Powerline 540E verbunden ist oder der sich ebenfalls im Heimnetz befindet.
  • Seite 26 IP-Adresse des gewünschten Adapters und geben Sie diese in die Adresszeile des Browsers ein. • FRITZ!Powerline 540E ist nicht mit einem Router verbun- den und somit nicht in das Heimnetz integriert: Der Computer, auf dem Sie die Benutzeroberfläche von FRITZ!Powerline 540E öffnen wollen, muss mit FRITZ!Po- werline 540E verbunden sein.

  • Seite 27: Das Programm Avm Fritz!Powerline

    Das Programm AVM FRITZ!Powerline Das Programm AVM FRITZ!Powerline Für FRITZ!Powerline gibt es das Programm AVM FRITZ!Powerline, das eine Benutzeroberfläche für das FRITZ!Powerline-Netzwerk ist. Das Windows-Programm bietet Ihnen einen Überblick über die im Netz- werk verwendeten FRITZ!Powerline-Adapter und Adapter anderer Her- steller.
  • Seite 28 Das Programm AVM FRITZ!Powerline • Benennung der Adapter im Netzwerk • Anzeige des individuellen Geräteprofils pro Adapter Wenn Sie FRITZ!Powerline in einem FRITZ!Box-Heimnetz ein- setzen, gibt Ihnen die FRITZ!Box-Benutzeroberfläche zusätz- liche Informationen über das Netzwerk. FRITZ!Powerline 540E...

  • Seite 29: Firmware-Update: Fritz!Os Aktualisieren

    Firmware-Update: FRITZ!OS aktualisieren Firmware-Update: FRITZ!OS aktualisieren AVM stellt kostenlose Updates für die Firmware von FRITZ!Powerline 540E bereit. Die Firmware – FRITZ!OS genannt – ist eine Software, die in FRITZ!Powerline 540E gespeichert ist und alle Funktionen von FRITZ!Powerline 540E steuert. FRITZ!OS-Updates enthalten neue Funktionen und die Weiterentwick- lung vorhandener Funktionen.
  • Seite 30 Trennen Sie während des FRITZ!OS-Updates FRITZ!Pow- erline nicht von der Stromversorgung. Nach Abschluss des Firmware-Updates schaltet sich FRITZ!Powerline 540E für kurze Zeit aus. Nach dem erneuten Einschalten blinkt die Leuchtdiode „LED On/Off“ nicht mehr. Dienst deaktivieren Der Dienst „Automatische Suche nach Updates“ ist bei Aus- lieferung von FRITZ!Powerline 540E voreingestellt, kann aber bei Bedarf von Ihnen deaktiviert werden.

  • Seite 31: Halbautomatische Update-Suche Und Fritz!Os Aktualisieren

    Firmware wird auf den Adapter FRITZ!Powerline 540E übertragen. Trennen Sie während des FRITZ!OS-Updates FRITZ!Pow- erline nicht von der Stromversorgung. Nach Abschluss des Firmware-Updates schaltet sich FRITZ!Powerline 540E für kurze Zeit aus. Nach dem erneuten Einschalten blinkt die Leuchtdiode „LED On/Off“ nicht mehr. FRITZ!Powerline 540E...

  • Seite 32: Werkseinstellungen Von Fritz!Powerline 540E

    FRITZ!Powerline hat einen WLAN-Funknetznamen und ei- nen individuellen WLAN-Netzwerkschlüssel. Werkseinstellungen wieder herstellen Die Werkseinstellungen können Sie über die Benutzerober- fläche von FRITZ!Powerline herstellen oder über die Taster an FRITZ!Powerline. Werkseinstellungen über die Benutzeroberfläche herstellen: Öffnen Sie die Benutzeroberfläche von FRITZ!Powerline 540E (siehe Kapitel Webbasierte Benutzeroberfläche...

  • Seite 33: Powerline-Übertragungsleistung Optimieren

    Powerline-Übertragungsleistung optimieren Das Stromnetz und die verlegten Leitungen sind technisch nicht für die schnelle Datenübertragung ausgelegt worden. Wenn Sie die Tipps in diesem Kapitel befolgen, dann können Sie mit FRITZ!Powerline die Steckdose dennoch als schnellen Datenanschluss nutzen. Die ideale Steckdose finden Das Stromnetz bietet keine abgeschirmte Übertragung, so...

  • Seite 34: Fragen Und Antworten

    Phasen über, sobald die Außenleiter über eine gewisse Strecke mit gerin- gem Abstand (maximal fünf Zentimeter) parallel verlaufen. Da dies in fast allen Gebäuden der Fall ist, kann FRITZ!Powerline auch über unterschiedliche Phasen eingesetzt werden. FRITZ!Powerline 540E...

  • Seite 35: Stromzähler, Sicherungskasten, Fi-Schutzschalter

    über einen Stromzähler, Sicherungskasten oder FI-Schutz- schalter hinaus empfangen werden – auch von Unbefugten wie zum Beispiel Nachbarn. Der Datenverkehr in Ihrem FRITZ!Powerline-Netzwerk ist vor dem Zugriff durch Unbefugte jedoch geschützt. Das FRITZ!Powerline-Netzwerk ist bereits ab Werk durch einen individuellen Netzwerkschlüssel (128Bit-AES-Schlüssel) gesichert.

  • Seite 36: Mehrere Netzwerkgeräte Anschließen

    Computer an, auf dem das Pro- gramm AVM FRITZ!Powerline installiert ist. Starten Sie das Programm AVM FRITZ!Powerline und kli- cken Sie auf das Symbol des FRITZ!Powerline, der nicht mit dem Computer verbunden ist. Das Fenster „FRITZ!Powerline-Geräteprofil“ wird geöff- net.
  • Seite 37 Das Fenster „Netzwerkkennwort setzen“ wird geöffnet. Wenn der Powerline-Adapter, für den Sie den Netzwerk- schlüssel ändern, nicht an dem Computer angeschlos- sen ist, auf dem Sie das Programm AVM FRITZ!Powerline ausführen, dann tragen Sie im Textfeld „Geräte-Kenn- wort“ das Geräte-Kennwort des FRITZ!Powerline ein und klicken Sie auf „OK“.

  • Seite 38: Elektromagnetische Störungen

    Mit einer Beeinträchtigung von funktechnologischen An- wendungen ist nicht zu rechnen. Der Radioempfang ist üblicherweise auf den UKW-Frequenzbereich zwischen 87,20 und 108,00 MHz beschränkt. Der Frequenzbe- reich von FRITZ!Powerline liegt mit 2 bis 68 MHz deutlich darunter. • Störungen im Amateurfunkbereich: Im Amateurfunkbe- reich sind ebenfalls keine Störungen zu erwarten.
  • Seite 39 Je größer die Entfernung zwischen Sender und Empfänger ist umso geringer ist die Übertragungsgeschwindigkeit. Reichweite Powerline bis zu mehreren hundert Metern WLAN keine Angabe, da zu stark abhängig von bauli- chen Ggegebenheiten Ethernet bis zu 100 Meter FRITZ!Powerline 540E...

  • Seite 40: Technische Daten

    IEEE 802.11g – 54 Mbit/s – IEEE 802.11n – 300 Mbit/s (2,4 GHz) • Zwei Singleband-Antennen integriert • WLAN-Sicherheit mit WPA und WPA2 (802.11i) • Unterstützung von WPS (Wi-Fi Protected Setup) • Repeater-Funktion einstellbar; erhöht die Reichweite des WLAN-Netzes der FRITZ!Box FRITZ!Powerline 540E...
  • Seite 41 Power: 230 V Wechselstrom, 50 Hz • Abmessungen (HxBxT): ca. 132 x 59 x 78 mm • Gewicht: ca. 185 g • Umgebungsbedingungen: – Betriebstemperatur: 0 ° C bis 40 ° C – Relative Luftfeuchtigkeit: 10 % bis 90 % nicht kon- densierend FRITZ!Powerline 540E...

  • Seite 42: Powerline: Technischer Hintergrund

    ändern die modulierte Frequenz zurück in die Trä- gerfrequenz und das ursprüngliche Datensignal. Standard: IEEE P1901 FRITZ!Powerline folgt dem Standard IEEE P1901. IEEE P1901 ist ein Standard, der Vorgaben für Netzwerke über Stromleitungen festlegt. IEEE P1901 ermöglicht Datenübertragungsraten bis zu 500 Mbit/s.

  • Seite 43: Kundenservice

    Tipps & Tricks rund um AVM-Produkte. Sie können den AVM-Newsletter unter folgender Adresse abonnieren: avm.de/newsletter 15.2 Unterstützung durch das Support-Team Bei Problemen mit FRITZ!Powerline empfehlen wir zunächst: • Lesen Sie unsere Tipps aus der AVM-Wissensdatenbank im Bereich „Service“: avm.de/faqs Dort finden Sie Antworten auf Fragen, die unsere Kunden häufiger an den Support stellen.
  • Seite 44 Sie erhalten eine Auswahl häufig gestellter Fragen. Wenn Sie weitere Hilfe benötigen, dann erreichen Sie über die Schaltfläche „Weiter“ das E-Mail-Formular. Füllen Sie das Formular aus und schicken Sie es über die Schaltfläche „Senden“ zu AVM. Unser Support-Team wird Ihnen per E-Mail antworten. FRITZ!Powerline 540E...

  • Seite 45: Herstellergarantie

    Verlängerung noch einen Neubeginn der Garantie- zeit. Sollten wir einen Garantieanspruch ablehnen, so ver- jährt dieser spätestens sechs Monate nach unserer Ableh- nung. Für diese Garantie gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG). FRITZ!Powerline 540E...

  • Seite 46: Rechtliches

    DEUTSCHLAND DEUTSCHLAND Marken: Kennzeichen wie AVM, FRITZ! und FRITZ!Box (Produktnamen und Logos) sind geschützte Marken der AVM GmbH. Microsoft, Windows und das Windows Logo sind Marken der Microsoft Corporation in den USA und/oder anderen Ländern. Apple, App Store, iPhone, iPod und iPad sind Marken der Apple Inc.

  • Seite 47: Ce-Konformitätserklärung

    CE-Konformitätserklärung Der Hersteller AVM GmbH Alt-Moabit 95 D-10559 Berlin erklärt hiermit, dass das Produkt FRITZ!Powerline 540E Powerline-Adapter den folgenden Richtlinien entspricht: 1999/5/EG R&TTE-Richtlinie: Funkanlagen und Telekommunikati- onseinrichtungen 2004/108/EG EMC-Richtlinie: Elektromagnetische Verträglichkeit 2006/95/EG Niederspannungsrichtlinie: Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgren-...

  • Seite 48: Entsorgungshinweise

    Elektronikteile dürfen gemäß europäischen Richtlinien und deutschem Elektro- und Elektronikgerätegesetz (ElektroG) nicht über den Hausmüll entsorgt werden. Bitte bringen Sie FRITZ!Powerline 540E nach der Verwendung zu einer zuständigen Sammelstelle für elektrische und elek- tronische Altgeräte. Symbol für die getrennte Sammlung von Elektro- und Elektronikgeräten Beachten Sie das Symbol für die getrennte Sammlung von...
