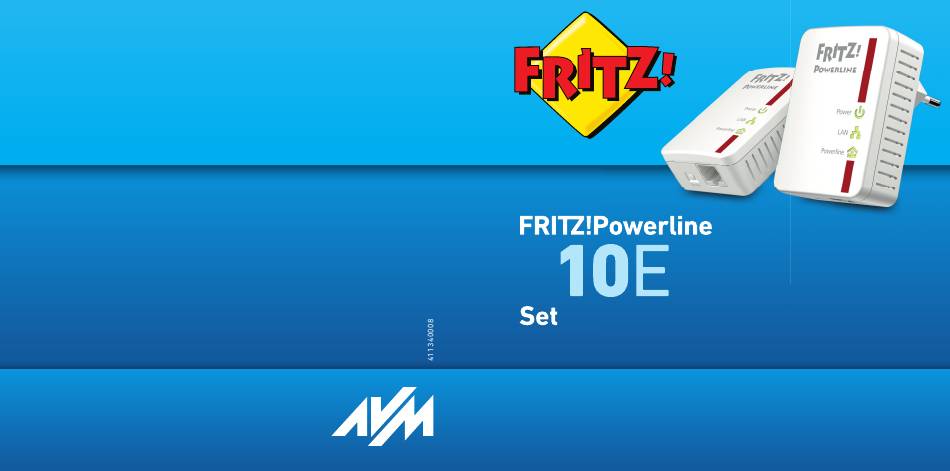

Fritz! Powerline 510E Set Installationsanleitung

Vorschau ausblenden Andere Handbücher für Powerline 510E Set:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 9

Quicklinks

Diese Anleitung herunterladen
Technical Specifi cations
• Height 68 mm x width 58 mm x depth 31 mm
• 230 V, 50 Hz A/C
• 0 °C to +40 °C
• Average power consumption: 2 W
• Power consumption on standby: ca. 0.5 watts
• Weight: approx. 75 g
• Expands your home network using the wiring
in your house
• Powerline transmission at up to 500 Mbit/s
(gross) in the home network for HD video,
music, photos, NAS links, surfi ng, and gaming
• Fast Ethernet (100 Mbit/s) for connecting
computer, smart TV, Blu-ray, sound system
and game consoles
• Powerline connection at the push of a button:
secure encryption with AES 128-bit
• Compatible with IEEE P1901
• Compatible with 200 Mbit/s, 500 Mbit/s and
1200 Mbit/s powerline devices
• Update (fi rmware) with the AVM
FRITZ!Powerline software
en.avm.de
AVM GmbH, Alt-Moabit 95, D-10559 Berlin
Germany
Customer Service
• Service
en.avm.de/service
• Manual
en.avm.de/service/manuals/
fritzpowerline/
• Support en.avm.de/service/support-
request/your-support-request
• Download en.avm.de/service/downloads
5
Installation
and Operation

Werbung

loading

Verwandte Anleitungen für Fritz! Powerline 510E Set

Inhaltszusammenfassung für Fritz! Powerline 510E Set

  • Seite 1 AES 128-bit • Compatible with IEEE P1901 • Compatible with 200 Mbit/s, 500 Mbit/s and 1200 Mbit/s powerline devices • Update (fi rmware) with the AVM FRITZ!Powerline software en.avm.de Installation AVM GmbH, Alt-Moabit 95, D-10559 Berlin and Operation...
  • Seite 2 ..........4 English ..........16 Deutsch ..........28 Español ..........40 Français ..........52 Italiano Nederlands ..........64...
  • Seite 3 • Interface to the powerline provide for suffi cient ventilation. network  Connect the FRITZ!Powerline 510E Set to easily accessible outlets.  The FRITZ!Powerline 510E Set is Power Power Status display intended for indoor use only. Never • Three LEDs show the connection...
  • Seite 4  The data rate in a powerline network drops for: As the FRITZ!Powerline 510E Set is preconfi gured and encrypted upon delivery, it is – a connection over multiple phases ready for immediate use.

  • Seite 5: Status Display

    LAN port is in use  You can switch the LEDs of your FRITZ!Powerline devices on and off  You can perform an update of the device software (fi rmware) for your FRITZ!Power- off no LAN cable is connected or the device on the LAN cable is line devices switched off...
  • Seite 6 Powerline network with FRITZ!Powerline 510E Set Power Powerline Uber Powerline anschließen FRITZ!Powerline 546E kann Netzwerkgeräte auch über Powerline in das Heimnetz einbinden. Die Netzwerkgeräte sind dann über die Stromleitung mit FRITZ!Powerline 546E verbunden.
  • Seite 7 Expanding the Powerline Network of the FRITZ!Powerline 510E Set 1. Plug the powerline device that is to expand the 2. Press the “Security” button for one second to estab- 3. Within 2 minutes, press the “Security” button on a network into an electrical outlet.

  • Seite 8: Declaration Of Ce Conformity

    You can also integrate powerline devices into the powerline network by simply entering the device password, without using the buttons. AVM declares herewith that FRITZ!Powerline 510E is compliant with the basic require- ments and the relevant rules in directives 2014/30/EU or 2014/35/EU, 2009/125/EC and 2011/65/EU.

  • Seite 9: Lieferumfang Und Gerätemerkmale

     Schließen Sie FRITZ!Powerline 510E Set an leicht erreichbare Steckdo- Power Power sen an. Statusanzeige  FRITZ!Powerline 510E Set ist für die • drei Leuchtdioden zeigen den Pow erlin e Pow erlin e Verbindungsstatus Verwendung in Gebäuden vorgese- hen. Es dürfen keine Flüssigkeiten in das Innere der Geräte eindringen.

  • Seite 10: Die Datenrate Optimieren

    Für die Inbetriebnahme stecken Sie die FRITZ!Powerline-Geräte in beliebige Steckdo- – Stecken Sie Ihr Powerline-Gerät in den vorderen Steckplatz direkt am Kabel. sen und verbinden sie mit Ihrer FRITZ!Box, Ihrem Computer und weiteren Netzwerkge-  Wenn sich der Einsatz einer Mehrfachsteckdose mit Überspannungsschutz nicht räten –...
  • Seite 11 Zustandsanzeige AVM FRITZ!Powerline Mit dem Program AVM FRITZ!Powerline können Sie Ihr Powerline-Netzwerk verwalten. Leuchtdiode FRITZ!Powerline 510E AVM FRITZ!Powerline bietet Ihnen folgende Funktionen: leuchtet wird mit Strom versorgt  Übersicht aller FRITZ!Powerline-Geräte und Powerline-Geräte anderer Hersteller, die zusammen Ihr Powerline-Netzwerk bilden blinkt langsam ist im Stand-by ...
  • Seite 12 Netzwerkgeräte mit den weißen LAN-Kabeln an. tisch verschlüsselt und kann sofort verwendet werden. Powerline-Netzwerk mit FRITZ!Powerline 510E Set Power Powerline Uber Powerline anschließen FRITZ!Powerline 546E kann Netzwerkgeräte auch über Powerline in das Heimnetz einbinden. Die Netzwerkgeräte sind dann über die Stromleitung mit FRITZ!Powerline 546E verbunden.
  • Seite 13 Das Powerline-Netzwerk von FRITZ!Powerline 510E Set erweitern 1. Stecken Sie das Powerline-Gerät, das Ihr Netzwerk 2. Drücken Sie eine Sekunde lang auf den Security- 3. Drücken Sie innerhalb von 2 Minuten eine Sekunde erweitern soll, in eine Steckdose. Taster, um eine neue Verbindung einzuleiten.

  • Seite 14: Ce-Konformitätserklärung

    Außerdem können Sie Powerline-Geräte durch Eingabe des Geräte-Kennworts und ohne Bedienung der Taster ins Powerline- Hiermit erklärt AVM, dass sich FRITZ!Powerline 510E in Übereinstimmung mit den Netzwerk einbinden. grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinien 2014/30/EU, 2014/35/EU, 2009/125/EG sowie 2011/65/EU befi ndet.
  • Seite 15  Conecte el kit FRITZ!Powerline 510E Power Power Set a tomas de corriente cercanas. Visualización del estado:  El kit FRITZ!Powerline 510E Set han • 3 Iedes muestran el estado de la Pow erlin e Pow erlin e sido diseñado para la utilización en conexión.
  • Seite 16 Este es el kit FRITZ!Powerline 510E Set Mejorar la velocidad de transmisión En esta guía rápida se indica cómo usar y manejar el kit FRITZ!Powerline 510E Set. Si El funcionamiento de la red PLC depende de muchos factores. Con los siguientes pasos desea mayor Información y especifi...
  • Seite 17 Indicación del estado AVM FRITZ!Powerline Podrá manejar la red PLC con ayuda del programa FRITZ!Powerline de AVM. AVM Ledes FRITZ!Powerline 510E FRITZ!Powerline le ofrece las siguientes funciones: brilla Está conectado a la alimentación de corriente.  Vista general de todos los adaptadores FRITZ!Powerline, así como de los dispositivos de otros fabricantes que haya conectado a su red PLC.
  • Seite 18 Red PLC con el kit FRITZ!Powerline 510E Set Power Powerline Uber Powerline anschließen FRITZ!Powerline 546E kann Netzwerkgeräte auch über Powerline in das Heimnetz einbinden. Die Netzwerkgeräte sind dann über die Stromleitung mit FRITZ!Powerline 546E verbunden.
  • Seite 19 “Security”. segundo el botón “Security” de un dispositivo FRITZ!Powerline que se encuentre ya en la red PLC. Conectar otros adaptadores PLC Red PLC con el kit FRITZ!Powerline 510E Set...
  • Seite 20 Reciclaje El adaptador FRITZ!Powerline 510E y otros El adaptador FRITZ!Powerline 510E y sus cables se deben reciclar de acuerdo con las dispositivos PLC en su red doméstica se normas europeas de reciclaje y no con los residuos urbanos normales. Lleve por favor listarán en la interfaz de usuario de su...
  • Seite 21 Contenu de la livraison et fonctionnalités Sécurité  Utilisez le kit FRITZ!Power- line 510E Set dans des endroits secs, sans poussière ni exposition • Alimentation électrique directe aux rayons du soleil, et avec • Interface avec le réseau CPL une aération suffi sante.
  • Seite 22 Pour les mettre en service, il suffi t de brancher vos périphériques FRITZ!Powerline sur – Branchez le moins de périphériques possibles sur la prise multiple. les prises de votre choix puis de les connecter à votre FRITZ!Box, à votre ordinateur et – Branchez votre périphérique CPL sur le tout premier emplacement, juste à côté...
  • Seite 23 Affi chage de l’état FRITZ!Powerline d’AVM Le programme FRITZ!Powerline d’AVM vous permet de gérer votre réseau CPL. Le Voyant FRITZ!Powerline 510E programme FRITZ!Powerline d’AVM vous off re les fonctions suivantes : lumineux  Aperçu de tous les adaptateurs FRITZ!Powerline et CPL d’autres fabricants qui Allumé...
  • Seite 24 3. Le réseau CPL est en cours d’établissement ; il est prises de courant de votre choix à votre domicile. autres périphériques réseau à l’aide des câbles LAN. automatiquement crypté et immédiatement prêt à l’emploi. Réseau CPL établi à l’aide du kit FRITZ!Powerline 510E Set Power Powerline...
  • Seite 25 Security d’un périphérique CPL se trouvant dans le réseau CPL. Autres adaptateurs CPL Réseau CPL établi à l’aide du kit FRITZ!Powerline 510E Set Power Power Powerline Powerline...
  • Seite 26 CPL dans votre réseau CPL en saisissant un mot de passe du périphérique et sans AVM déclare par la présente que FRITZ!Powerline 530 E est conforme aux exigences appuyer sur la touche. essentielles et aux instructions pertinentes des directives 2014/30/UE, 2014/35/UE, 2009/125/CE et 2011/65/UE.
  • Seite 27 Contenuto della confezione e caratteristiche del dispositivo Sicurezza  Utilizzate il FRITZ!Powerline 510E Set in un ambiente asciutto, privo • alimentazione elettrica di polvere, protetto dalle irradiazio- ni solari dirette e suffi cientemente • interfaccia con la rete Powerline ventilato.
  • Seite 28 Per mettere in funzione i dispositivi FRITZ!Powerline inseriteli nelle prese di vostra – Collegate alla multipresa meno dispositivi possibili. scelta e collegateli al FRITZ!Box, al computer e ad altri dispositivi di rete: ecco fatto! – Inserite il dispositivo Powerline nella presa anteriore più vicina al cavo.
  • Seite 29 FRITZ!Powerline 510E AVM FRITZ!Powerline vi off re le seguenti funzioni: acceso viene alimentato di corrente  panoramica di i dispositivi FRITZ!Powerline e i dispositivi Powerline di altre mar- che che formano insieme la vostra rete Powerline lampeggia si trova in stand-by ...
  • Seite 30 Creazione della rete Powerline con il FRITZ!Powerline 510E Set 1. Inserite i dispositivi FRITZ!Powerline nelle prese della 2. Collegate il FRITZ!Box e i vostri computer o altri disposi- 3. A questo punto viene creata la rete Powerline, che è casa di vostra scelta.
  • Seite 31 3. Entro 2 minuti, premete per un secondo il tasto ne che estenderà la rete. una nuova connessione. Security di un dispositivo Powerline della vostra rete Powerline. altri adattatori powerline rete powerline con kit FRITZ!Powerline 510E Set Power Power Powerline Powerline Secur ity Secur ity...

  • Seite 32: Dichiarazione Di Conformità Ce

    Smaltimento I FRITZ!Powerline 510E e gli altri disposi- In conformità con le leggi europee, il FRITZ!Powerline 510E e i cavi non vanno smaltiti tivi Powerline nella vostra rete domestica con i rifi uti domestici, Vanno invece consegnati, al termine del loro ciclo di vita, presso vengono mostrati nell‘interfaccia utente del...
  • Seite 33 Set op droge en stofvrije plaatsen • Stroomvoorziening zonder direct zonlicht en zorg voor • Interface met het Powerline- voldoende ventilatie. netwerk  Sluit de FRITZ!Powerline 510E Set aan op goed bereikbare contact- Power Power dozen. Statusweergave  FRITZ!Powerline 510E Set is...
  • Seite 34 Voor ingebruikname steekt u de FRITZ!Powerline-apparaten in willekeurige contact- – Gebruik een stekkerdoos zonder overspanningsbeveiliging. dozen en brengt u de verbinding tot stand met uw FRITZ!Box, uw computer en andere – Sluit zo weinig mogelijk apparaten op de stekkerdoos aan.
  • Seite 35  u kunt de leds van uw FRITZ!Powerline-apparaten in- en uitschakelen brandt De LAN-aansluiting is bezet  u kunt een update van de software (fi rmware) uw FRITZ!Powerline-apparaten doorvoeren er is geen LAN-kabel aangesloten of het apparaat aan de U kunt AVM FRITZ!Powerline gratis downloaden op LAN-kabel is uitgeschakeld en.avm.de/service/fritzpowerline/software-for-fritzpowerline.
  • Seite 36 Powerline netwerk met FRITZ!powerline 510E Set Power Powerline Uber Powerline anschließen FRITZ!Powerline 546E kann Netzwerkgeräte auch über Powerline in das Heimnetz einbinden. Die Netzwerkgeräte sind dann über die Stromleitung mit FRITZ!Powerline 546E verbunden.
  • Seite 37 Het Powerline-netwerk van FRITZ!Powerline 510E Set uitbreiden 1. Steek het Powerline-apparaat dat uw netwerk moet 2. Druk een seconde lang op de securityknop om een 3. Druk binnen 2 minuten een seconde lang op de secu- uitbreiden in een contactdoos. nieuwe verbinding tot stand te brengen.

  • Seite 38: Eg-Verklaring Van Overeenstemming

    Bovendien kunt u Powerline-apparaten door het apparaatwachtwoord in te voeren en Hiermee verklaart AVM dat FRITZ!Powerline 510E overeenstemt met de fundamen- zonder bediening van de toetsen in het Power- tele vereisten en de andere relevante voorschriften van de richtlijnen 2014/30/EU, line-netwerk integreren 2014/35/EU, 2009/125/EG evenals 2011/65/EU.
