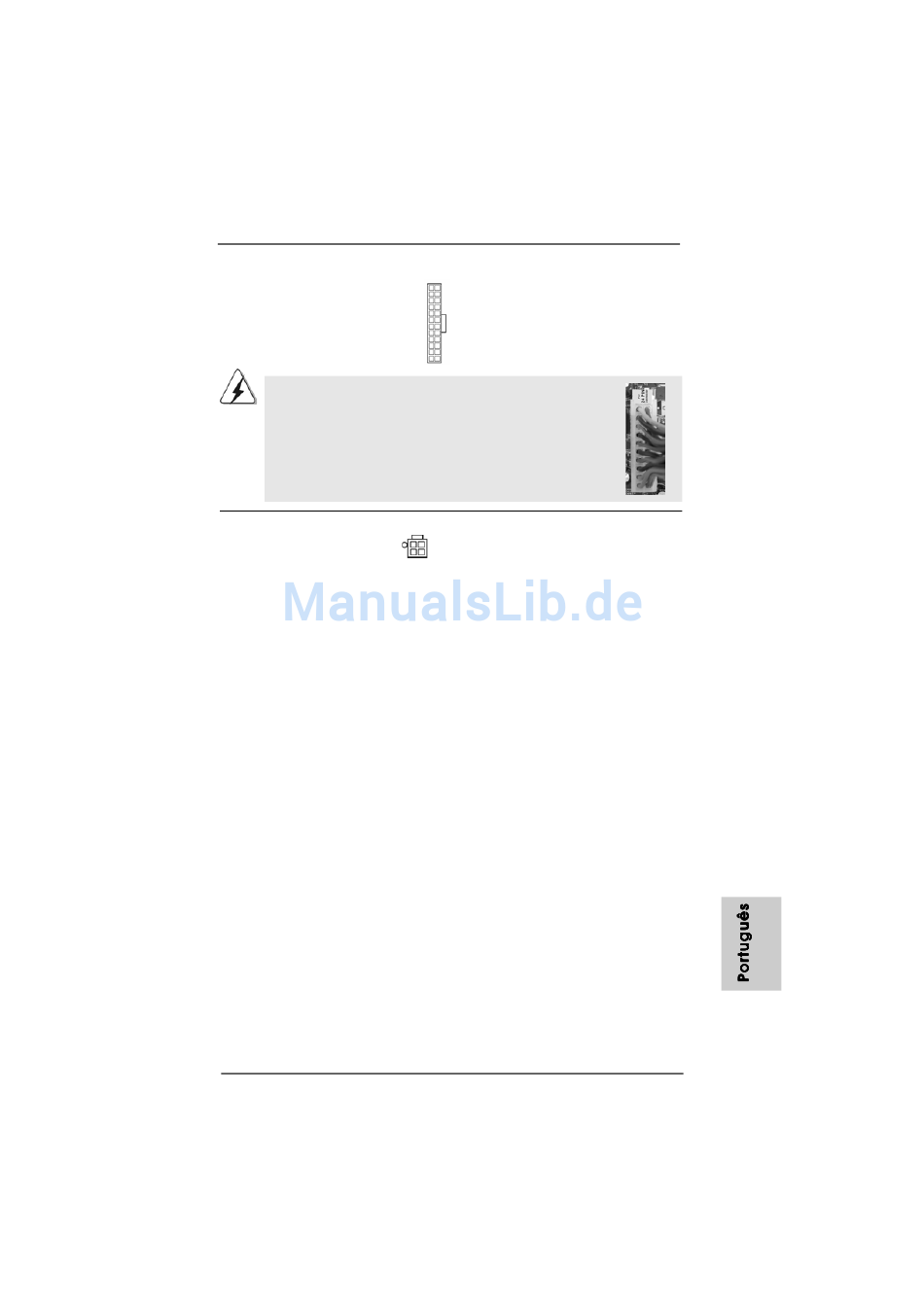

Conector de força do ATX
(ATXPWR1 de 24 pinos)
(veja a folha 2, No. 8)
Embora esta placa-mãe providencie um conector de energia
ATX de 24 pinos, pode apesar disso funcionar com a
adapta-ção de uma fonte de energia tradicional de 20 pinos.
Para usar a fonte de alimentação de 29 pinos, por favor ligue
a sua fonte de alimentação com o Pino 1 e o Pino 13.
Instalação da Fonte de alimentação ATX de 20 Pinos
Conector ATX 12 V
(ATX12V1 de 4 pinos )
(veja a folha 2, No. 3)
ASRock N68C-GS UCC / N68C-S UCC
12 24
Ligue a fonte de alimentação
ATX neste conector.
1 13
Note que é necessário ligar
uma fonte de alimentação com
conector ATX 12V neste
conector para fornecer
alimentação suficiente. Do
contrário, haverá falhas de
funcionamento.
Motherboard
12
24
1
13
9 3 9 3 9 3 9 3 9 3
