Conrad 87 15 45 Bedienungsanleitung

Kartenleser 3,5" mit Fernbedienung
Best.-Nr. 87 15 45
1. Bestimmungsgemäße Verwendung
Das Produkt ist zum Einbau in einen 3,5"-Einschub eines Computergehäuses vorgesehen. An der Front befindet sich ein
Kartenleser zum Auslesen/Beschreiben von Karten unterschiedlicher Bauart sowie eine USB-Anschlussbuchse. Die mitgelieferte
Fernbedienung dient zur Steuerung von Windows Media Center Edition
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.
Eine andere Verwendung als oben beschrieben ist nicht erlaubt und kann zur Beschädigung des Produkts führen. Darüber hinaus
ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, Stromschlag usw. verbunden. Lesen Sie die Bedienungsanleitung genau
durch und bewahren Sie diese für späteres Nachschlagen auf.
Das Produkt entspricht den geltenden nationalen und europäischen Richtlinien. Alle enthaltenen Firmennamen und
Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
2. Lieferumfang
• 3,5"-Kartenleser
• Fernbedienung
• 4x Schrauben
• CD (Infrarot-Treiber und Smart/SIM-Card-Editor)
• Bedienungsanleitung
3. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die
Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der
Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die
Gewährleistung/Garantie.
Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung durch das
Ausrufezeichen gekennzeichnet.
Personensicherheit
• Das Produkt ist kein Spielzeug und sollte von Kindern ferngehalten werden!
Produktsicherheit
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an das Gerät angeschlossen
werden.
• Das Produkt darf keinem starken mechanischen Druck ausgesetzt werden.
• Das Produkt darf keinen extremen Temperaturen, direktem Sonnenlicht, starken Vibrationen oder Feuchtigkeit ausgesetzt
sein.
Batteriesicherheit
• Achten Sie beim Einlegen der Batterien auf die richtige Polung.
• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu
vermeiden. Auslaufende oder beschädigte Akkus können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit
beschädigten Akkus sollten Sie daher Schutzhandschuhe tragen.
• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien nicht frei herumliegen, da diese
von Kindern oder Haustieren verschluckt werden könnten.
• Alle Batterien sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen von alten und neuen Batterien im Gerät kann
zum Auslaufen der Batterien und zur Beschädigung des Geräts führen.
• Nehmen Sie keine Batterien auseinander, schließen Sie sie nicht kurz, und werfen Sie sie nicht ins Feuer. Versuchen Sie
niemals, nicht aufladbare Batterien aufzuladen. Es besteht Explosionsgefahr!
Sonstiges
• Wartung, Anpassungs- und Reparaturarbeiten dürfen nur von einem Fachmann bzw. einer Fachwerkstatt durchgeführt
werden.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, so wenden Sie sich bitte an
unseren technischen Kundendienst oder andere Fachleute.

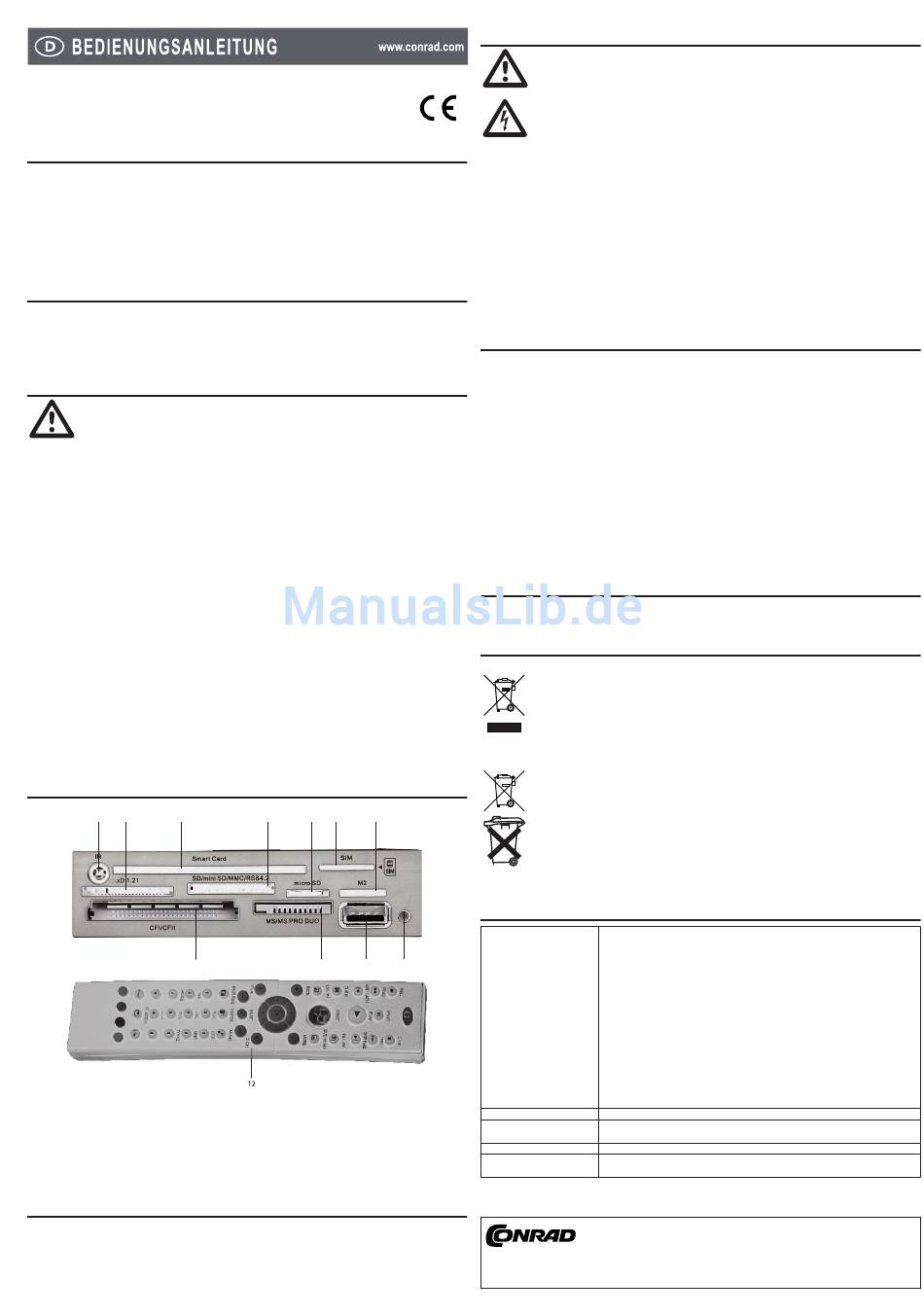

4. Bedienungselemente
1 2 3
11
1 Infrarot-LED
2 xD 1.21-Einschub
3 SmartCard-Einschub
4 SD/mini SD/MMC/RS&4.2-
Einschub
5 micro SD-Einschub
6 SIM-Einschub
5. Treiberinstallation
Auf der CD befindet sich ein Infrarot-Treiber und ein Editor für SIM- und Smart-Cards. Legen Sie die CD ein und folgen Sie den
Anweisungen. Falls die CD nicht von alleine startet, öffnen Sie manuell die Datei namens „autorun" von der CD.
Version 02/09
(MCE).
4 5 6 7
8
10 9
7 M2-Einschub
8 Power/Kartenleser-LED
9 USB-Anschlussbuchse
10 MS/MS PRO DUO-
Einschub
11 CFI/CFII-Einschub
12 Windows MCE-Fernbedienung
6. Einbau
Falls Sie keine Fachkenntnisse für den Einbau besitzen, so lassen Sie den Einbau von einer FACHKRAFT
oder einer entsprechenden Fachwerkstatt durchführen!
Durch unsachgemäßen Einbau werden sowohl das Produkt, als auch Ihr Computer und alle
angeschlossenen Geräte beschädigt.
Vorsicht, Lebensgefahr!
Schalten Sie den Computer, in den das Produkt eingebaut werden soll und alle angeschlossenen Geräte
aus und trennen Sie alle Geräte von der Netzspannung, ziehen Sie den Netzstecker! Das Ausschalten
über den Ein-/Ausschalter genügt nicht!
1. Öffnen Sie das Gehäuse Ihres Computers und nehmen Sie den Gehäusedeckel vorsichtig ab.
2. Suchen Sie einen freien 3,5"-Einbauschacht und entfernen Sie die zugehörige Frontblende. Dahinter liegt möglicherweise eine
Metallabschirmung, die entfernt werden muss. Bei manchen Gehäusen kann diese abgeschraubt werden, bei manchen ist sie
vorsichtig herauszubrechen. Je nach Gehäuse ist dazu vorher die komplette Frontblende des Gehäuses abzunehmen.
3. Schieben Sie den Kartenleser in den 3,5"-Einbauschacht Ihres Computergehäuses und schrauben Sie den Kartenleser
danach fest.
4. Schließen Sie das Kabel auf der Rückseite des Kartenlesers an das Mainboard an. Achten Sie dabei auf die Hinweise in der
Anleitung des Mainboard-Herstellers.
5. Verlegen Sie das Kabel so, dass es nicht in einen Lüfter des Computers gelangen kann. Verwenden Sie zur Fixierung z.B.
Kabelbinder (nicht im Lieferumfang enthalten).
6. Verschließen Sie das Gehäuse Ihres Computers.
7. Verbinden Sie Ihren Computer und Monitor mit der Netzspannung und schalten Sie alle Geräte ein.
8. Startet Ihr Computer nicht korrekt, so schalten Sie Ihn sofort wieder aus und kontrollieren Sie sämtliche Einstellungen und
Kabelverbindungen.
7. Kartenleser
Die Power/Kartenleser-LED leuchtet bei Bereitschaft rot. Sie blinkt rot beim Lesen und Beschreiben von Speicherkarten. Beim
Lesen und Beschreiben von SIM- und Smart Cards blinkt die LED grün.
Einstecken/Entnehmen von Speicherkarten
• Stecken Sie die Speicherkarte in den jeweils zugehörigen Einschub des Kartenlesers; nur eine Orientierung ist richtig.
Wenden Sie beim Einstecken keine Gewalt an! Es können auch mehrere Einschübe gleichzeitig verwendet werden, wenn
Sie z.B. Daten zwischen den Speicherkarten umkopieren möchten.
• Wenn Lese-/Schreibzugriffe auf die Speicherkarte erfolgen, so warten Sie, bis diese abgeschlossen sind. Ziehen Sie
erst danach die Speicherkarte heraus. Wird die Speicherkarte während einem Lese-/Schreibzugriff herausgezogen, so
können die Daten auf der Speicherkarte beschädigt werden, möglicherweise ist danach sogar eine neue Formatierung der
Speicherkarte erforderlich.
Auslesen/Beschreiben von Speicherkarten
• Jeder Einschub des Kartenlesers wird wie ein herkömmliches Wechseldatenträger-Laufwerk eingebunden. Zusätzliche
Laufwerksbuchstaben werden von Windows automatisch vergeben.
• Im Datei-Explorer können Sie nun die Daten auf den Speicherkarten auslesen (oder Daten auf die Speicherkarten ablegen),
genauso wie von Festplatte oder Diskettenlaufwerk gewohnt.
8. Fernbedienung
Die Fernbedienung ist kompatibel mit der Applikation Windows MCE. Nähere Angaben zu den Funktionen von Windows MCE
und zu der Steuerung über die Fernbedienung erhalten Sie im Internet unter "www.microsoft.com".
9. Entsorgung
Entsorgung von Elektrik- und Elektronikaltgeräten
Im Interesse unserer Umwelt und um die verwendeten Rohstoffe möglichst vollständig zu recyclen, ist der
Verbraucher aufgefordert, gebrauchte und defekte Geräte zu den öffentlichen Sammelstellen für Elektroschrott
zu bringen.
Das Zeichen der durchgestrichenen Mülltonne mit Rädern bedeutet, dass dieses Produkt an einer Sammelstelle
für Elektronikschrott abgegeben werden muss.
Entsorgung verbrauchter Batterien / Akku
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und
Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/Akkus sind
mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.
Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei.
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren
Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden!
Somit werden Sie Ihren gesetzlichen Pflichten gerecht und tragen zum Umweltschutz bei!
10. Technische Daten
SmartCard-Einschub: Smart Card
Unterstützte Kartenformate:
SIM-Einschub: SIM-Card
xD 1.21-Einschub: x-picture / x-picture 1.21 / SM / SM ROM
SD/mini SD/MMC/RS&4.2-Einschub: SD / Mini SD / HS Mini SD / Extreme SD / Extreme III
SD / Ultra SD / Ultra II SD / Ultra II SD Plus / SD-Ultra-X / Ultra Speed SD / SD Pro / SDHC /
SD Elite Pro / HS SD / MMC / MMC 4.0 / HS MMC / HS RS MMC / RS MMC / RS MMC 4.0 /
MMC Mobile / MMC Plus / MMC 4.2
micro SD-Einschub: micro SD
M2-Einschub: M2
CFI/CFII-Einschub: CF I / CF II / CF 3.0 / Extreme III CF / Extreme CF / Ultra II CF / HS
CF / XS-XS CF / CF Elite Pro / CF Pro / CF Pro II / CF4.0 / IBM MD / Hitachi MD / Magic
Stor MD
MS/MS PRO DUO-Einschub: MS / MS Pro / MS Duo / MS Pro Duo / MS MG Pro / MS
MG / MS MG Duo / MS MG Pro Duo / Extreme MS Pro / MS Select / Extreme III MS Pro /
Ultra II MS Pro / HS MS MG Pro / HS MS MG Pro Duo / HS MS Pro / HS MS Pro Duo / MS
ROM / MS HG
Frontanschluss: USB 2.0
Betriebssysteme: Memory Card: Windows ® ME / XP / Vista™ / Mac 10.4.5 / Linux Fedora Core 5
SIM-Card / Smart Card: Windows ® ME / XP / Vista™
Gewicht (Kartenleser): 220 g
Betriebsspannung 3 V/DC (2x Batterie Typ AAA, nicht im Lieferumfang enthalten)
Fernbedienung:
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE,
Klaus-Conrad- Straße 1, D-92240 Hirschau.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderungen in Technik und Ausstattung vorbehalten.
© 2009 by Conrad Electronic SE.
*02_02/09_01-SB
