Störungsbeseitigung
Vor allen Arbeiten am Gerät muß ist die elektrische
Stromversorgung unterbrochen werden.
Wartungsarbeiten dürfen nur durch autorisiertes
Elektro-Fachpersonal ausgeführt werden.
Das Gerät (Ventilator) läuft nicht an
1. Überprüfen Sie die Netzsicherung (bauseits).
2. Überprüfen Sie das Anschlußkabel.
3. Überprüfen Sie den Betriebsschalter.
4. Kontrollieren Sie den Ventilator auf Leichtgängigkeit.
Das Gerät heizt nicht
1. Überprüfen Sie den Betriebsschalter.
2. Überprüfen Sie die beiden Temperaturbegrenzer auf
Funktion.
4. Überprüfen Sie den Thermostaten auf Funktion.
5. Stellen Sie den Thermostaten auf einen Wert
oberhalb der Raumtemperatur ein.
Wenn alle Funktionskontrollen ohne Ergebnis durchge-
führt wurden, wenden Sie sich bitte an eine autorisierte
Servicestation.

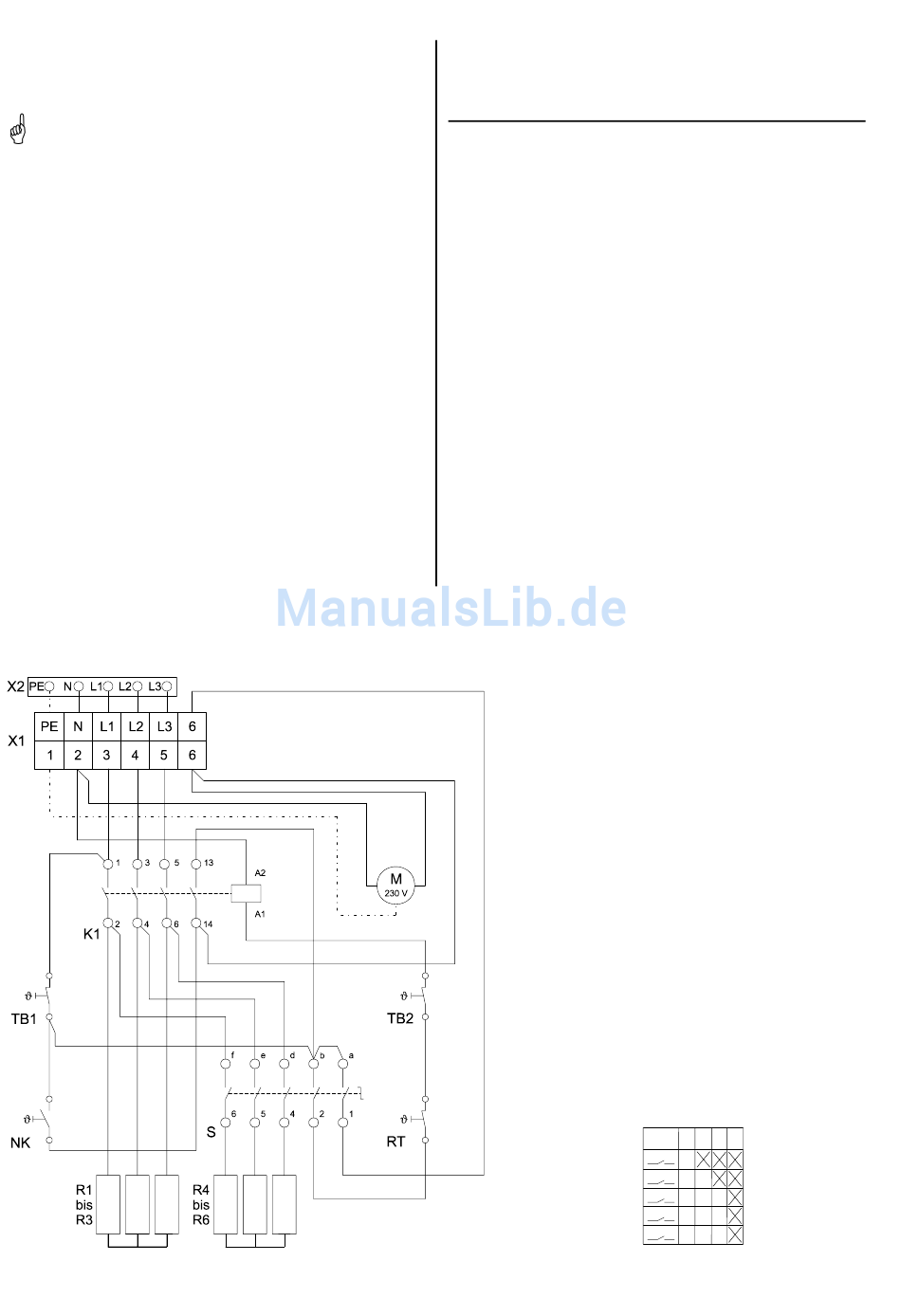

Elektrisches Anschlußschema
6
Technische Daten
Baureihe
Nennwärmeleistung
Schaltbare Heizleistung
Luftleistung
Elektroanschluß
Frequenz
Nennstrom max.
Leistungsaufnahme max.
Absicherung (bauseits)
Schalldruckpegel L
1m
pA
Abmessungen
Länge
Breite
Höhe
Gewicht
1) Geräuschmessung DIN 45635 - 01 - KL 3
K1
M
NK
R1 bis R3
R4 bis R6
RT
S
TB1
TB2
X1
X2
TX9000
kW
9,0
kW
2 x 4,5
m³/h
600
V
400, 3~, N, PE
Hz
50
A
13,2
kW
9,7
A (träge) 16
1)
dB (A)
53
mm
510
mm
300
mm
455
kg
14,7
Schaltschütz
Motor (230 V)
Nachkühlthermostat (37°C)
Heizwiderstände 1. Stufe
Heizwiderstände 2. Stufe
Thermostat
Betriebsschalter
Temperaturbegrenzer (77°C)
Temperaturbegrenzer (70°C)
Klemmleiste
CEE-Gerätestecker
Schaltdiagramm
Schaltspiegel
Betriebsschalter
Betriebsschalter
S 0
1 2 3
a
1
b
a
2
d
4
e
5
f
6
