4
1. Prüfen Sie den Lieferumfang und informieren Sie sich über die Voraus-
setzungen für den Betrieb der DataBox.
2. Führen Sie die Anschlüsse der DataBox wie beschrieben durch. Danach
können Sie die DataBox einschalten,
3. Bereiten Sie die Wandbefestigung oder Tischaufstellung vor.
4. Installieren Se die zugehörige Software auf dem PC.
Lieferumfang
0 Steckernetzteil für die Stromversorgung
0 Verbindungskabel: DataBox Speed lhper (Westernstecker) - PC [Sub-D-
Buchse, 9-polig), 1,4 m; bei Verwendung eines anderen Kabels sowie bei
Kabelverlängerung kann keine Gewährleistung übernommen werden !
0 Adapter: Sub-D-Stecker, 9-polig - Sub-D-Buchse, 25polig
0 Software auf beiliegenden Datenträgern
Voraussetzungen für den Betrieb
Arbeitsspeicher sein. Als Betriebssysteme sind Windows für Workgroups
COM-Schnittstelle sollte eine 16550 kompatible UART-Schnittstelle sein.
Wandbefestigung
von ca. 3 mm bleibt.
befestigung
die Schrauben hängen.
auf
Achten Sie bitte darauf, daß der Anschluß zum ISDN-Netz nicht
mit dem zum PC vertauscht wird. Ihr Gerät kann hierdurch irrepa-
rablen Schaden nehmen, wofür die Hagenuk GmbH keinerlei
Haftung übernimmt!
1. Anschluß an das ISDN-Netz
Mit dem beiliegenden Anschlußkabel verbinden Sie die Buchse des ISDN-
Mehrgeräteanschlusses mit der entsprechenden Buchse .,ISDN" der Data-
Box Speed Viper.
2. Steckernetzgerät anschließen
Verbinden Sie den Anschlußstecker des Steckernetzgerätes mit der vorgese-
henen Buchse ,,POWER" der DataBox Speed Viper. Aus Sicherheitsgründen
muß der Western-Stecker des Netzteils immer zuerst in die Buchse der Data-
Box Speed Vipergesteckt werden. Stecken Sie es erst danach in die Netz-
steckdose. Das Steckernetzgerät muß zu jeder Zeit gut zugänglich sein.
3. Verbindung zum PC herstellen
Westernstecker des Verbindungskabels in die Buchse ,.RS 232" der DataBox
Speed Viper stecken. Eventuell Sub-D-Stecker des Verbindungskabels an
eine 9-polige COM-Schnittstelle des PCs anschließen.
Für 25-polige COM-Schnittstellen müssen Sie den beiliegenden Adapter
einsetzen. Die PC-Schnittstelle muß EN60950, VDE 0805/A2 entsprechen.

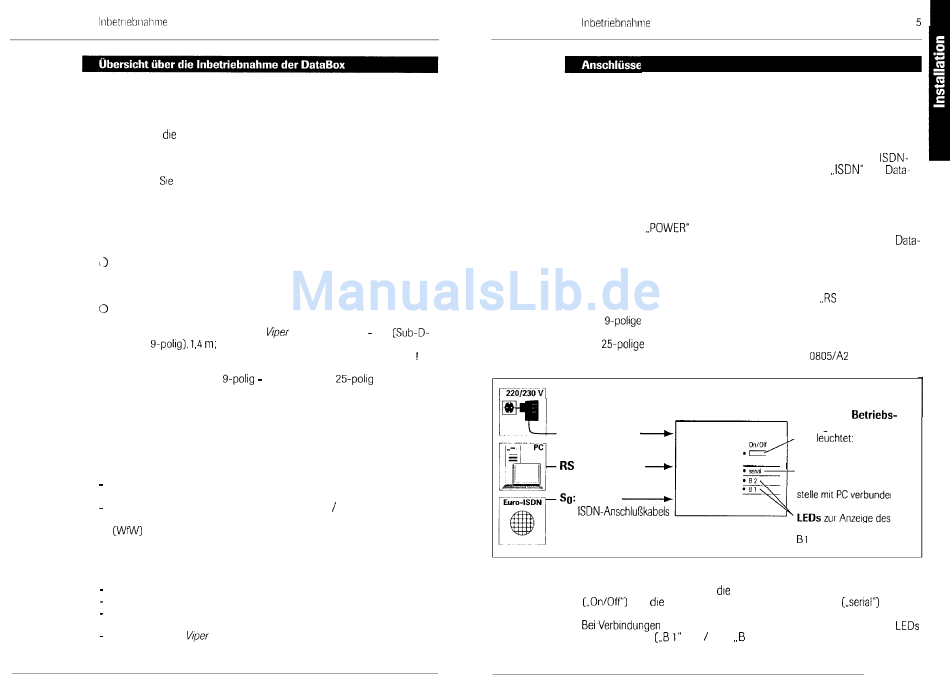

Anschlüsse:
Power: Anschluß -
des Steckernetzgerätes
des PC-Verbindungskabels
des ISDN-Anschlußkabels
4. DataBox einschalten
Nach dem Einschalten sollten die LED neben dem Ein-/Aus-Schalter
ten. Falls dies nicht so ist. überprüfen Sie die Installation.
für die B-Kanäle (,,B 1" und / oder ,,B 2").
Schalter zum Ein- und
Ausschalten der DataBox
mit LED zur Betriebs-
anzeige
LED IeÜchtet: Box ein
LED leuchtet nicht: Box
aus
stelle. LED leuchtet: Schnitt
genutzten B-Kanals:
