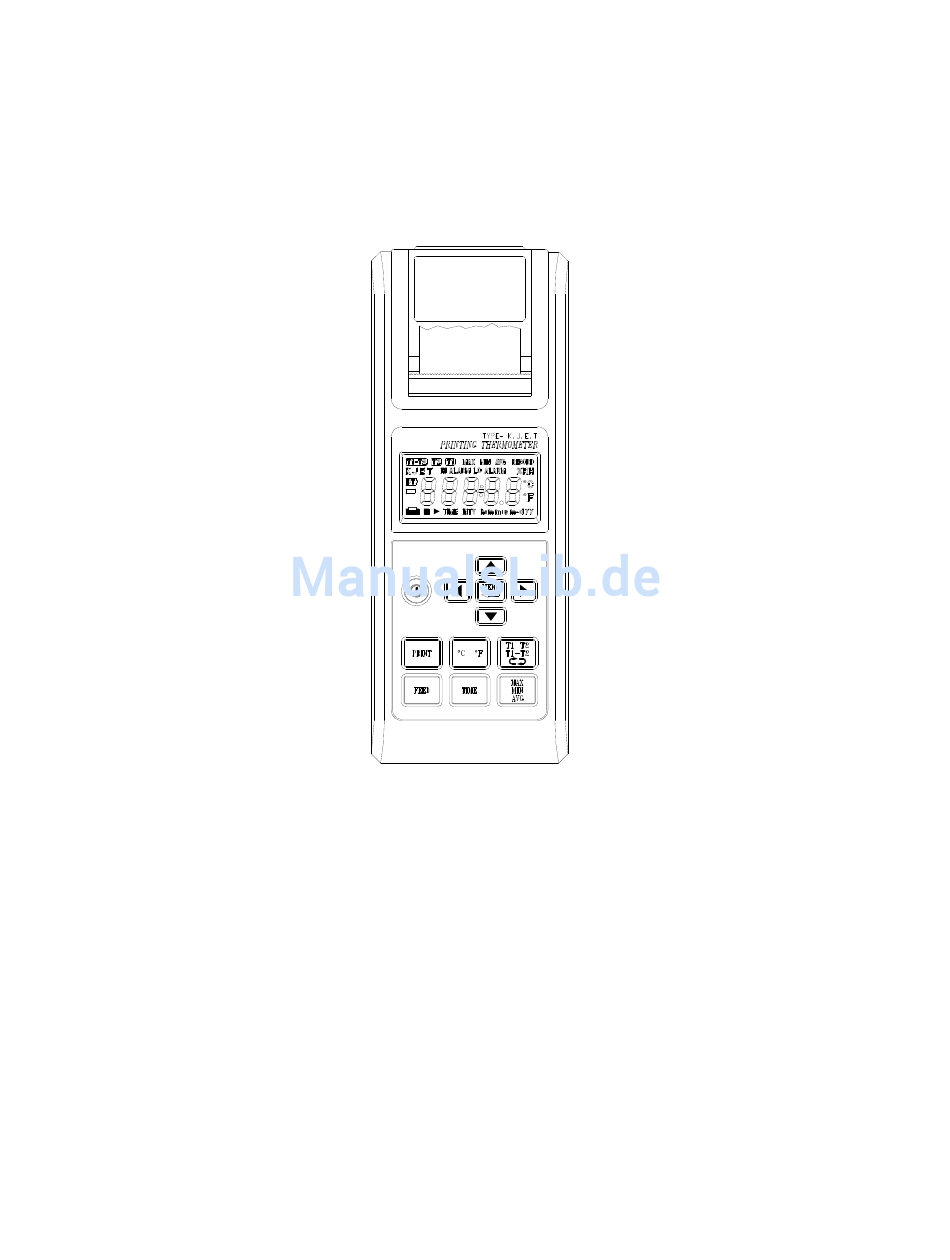

- Seite 1 Typ – K.J.E.T.- Thermometer mit Drucker Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Titel Seite SICHERHEITSINFORMATIONEN ............1 SPEZIFIKATIONEN ................2 2.1. Angaben...................... 2 2.2. Genauigkeit....................4 III. BEZEICHNUNG UND FUNKTION DER TEILE ........ 5 VORSICHTSMASSNAHMEN UND VORBEREITUNGEN FÜR DIE MESSUNG ....................11 FUNKTIONSBESCHREIBUNG............12 DRUCKBEREICH KONFIGURIEREN ..........18 VII. BATTERIEAUSTAUSCH..............20... -
Seite 3: Sicherheitsinformationen
SICHERHEITSINFORMATIONEN Lesen Sie bitte sorgsam die folgenden Informationen, bevor Sie mit den Messungen beginnen. Benutzen Sie das Messgerät nur in der beschriebenen Form, andernfalls erlischt die auf das Gerät gewährleistete Garantie. Vorsicht beim Arbeiten mit Spannungen über 60VDC oder 24VAC RMS. Solche Spannungen können Stromschläge verursachen. -
Seite 4: Spezifikationen
SPEZIFIKATIONEN 2.1. Angaben Display: 4 ½ LCD LCD-Anzeige: Fig-1 T1-T2, T2, T1 : Messkanalanzeige MAX, MIN, AVG: Maximal, Minimal oder Durchschnittswert Durchschnitt = ½ (Vorheriger Wert + aktueller Wert) KJET: Typ K, J, E, T Thermoelement HI ALARM: Oberer Grenzwert LO ALARM: Unterer Grenzwert Batteriestatussymbol : Negative Polarität, kein Symbol für positive Polarität... - Seite 5 : 7-Segmentanzeige Messbereichsüberschreitung: oder – erscheint. Batteriesymbol: zeigt an, dass die Batteriespannung zum Betrieb zu niedrig ist. Abtastrate: ca. 1 Mal pro Sekunde Energiebedarf: 6Stk. 1,5V große AAA Alkaline Batterien oder 9V DC Adapter/500mA Minimum Batterielebensdauer (typ.): ungefähr 30 Stunden (Ausgabeintervall = 60 Minuten, ohne Piepton) 70 Stunden (ohne Ausgabe &...
-
Seite 6: Genauigkeit
2.2. Genauigkeit Genauigkeit bei 23°C 5°C, unterhalb 80% rH Typ K: ±(0.01% rdg + 0,5°C) (0 – 982°C) ± (0,05% rdg + 0,5°C) (982 – 1333°C) ± (0,01% rdg + 0,9°C) (32 – 1800°C) ± (0,05% rdg + 0,9°F) (1800 – 2431°F) Typ J: ±... -
Seite 7: Bezeichnung Und Funktion Der Teile
III. BEZEICHNUNG UND FUNKTION DER TEILE Fig-2 1. LCD: Messwerte, Einheiten, Symbole und Dezimalpunkte werden angezeigt 2. POWER: Ein-/Ausschalter 3. UNIT: Taste zum Ändern der Temperatureinheit PRINT: Taste die das Drucken sofort startet. Format wie unten: 10 : 5 1 : 1 2 1 1 - 0 2 Zeile 1: K- 0 0 2 3 . - Seite 8 Drücken Sie diese Taste für 2 Sekunden für Intervalldruck. Der Drucker druck im Intervall bis die Print- oder Feet-Taste erneuet für 2 Sekunden gedruckt wird. 9V-ADAPTER-BUCHSE (3,5Ø) FEED PAPER (Fig-3): Taste um das Thermopapier um eine Zeile nach vorne zu schieben. Hört auf zu Drucken und überspringt alle weiteren Druckdaten.
- Seite 9 Pin 4 (Hi Alarm) und Pin 5 (Low Alarm) Signale müssen mit Pin 3 synchronisiert werden. Pin 4 und Pin 5 werden nicht funktionieren (immer niedrig), es sei denn, SYNB (Pin 3) hat eine hohe Beschaffenheit.
- Seite 10 Pin 4: Hi Alarm Bei Überschreiten der HI-Alarmgrenze wird Pin 4 hochohmig. Pin 5: Lo Alarm Bei Überschreiten der LO-Alarmgrenze wird Pin 5 hochohmig. Die Ausgabe von Pin 4 und 5 kann eine Verzögerung von 0,4sec, aufgrund der A/D Scan-Zeit im Datenlogger haben. Erläuterung des MINI DIN Kabels: Rotes Kabel: VCC(externe Spannungsversorgung) ¶...
- Seite 11 Hinweis: VCC bis GND ist 16V Maximum, 5V Minimum. GNDSYNCVCC Beispiel 1: Hi Alarm= 1300.5 , Lo Alarm= -50.5 LCD Anzeige: 1300.5 Ergebnis: Hi Alarm Ausgabe ist ungefähr 5V Lo Alarm Ausgabe ist ungefähr 0V LCD Anzeige: -50.5 Ergebnis: Hi Alarm Ausgabe ist ungefähr 5V Lo Alarm Ausgabe ist ungefähr 0V Beispiel 2: Hi Alarm= 25.5 , Lo alarm= 25.5...
- Seite 12 T1/T2/T1-T2 Messung: Taste für die ausgewählten Displaymethoden, T1, T2, T1-T2, Zyklusmodus und normaler Zyklusmodus bedeutet, dass T1, T2, T1-T2 Messungen kreisförmig durchgeführt wird. MENU: Taste zum Starten/Beenden des Parametermodus. Taste um die Werte des Parameters zu erhöhen. RIGHT: Taste um zum gewünschten Parameter zu gelangen DOWN: Taste um den Parameterwert zu verringern.
-
Seite 13: Vorsichtsmassnahmen Und Vorbereitungen Für Die Messung
IV. VORSICHTSMASSNAHMEN UND VORBEREITUNGEN FÜR DIE MESSUNG 1. Bevor Sie dieses Gerät benutzten, stellen Sie sicher, dass keine Transportschäden vorhanden sind. Ansonsten wenden Sie sich an Ihren Händler. 2. Bewahren Sie das gesamte Verpackungsmaterial so lange auf, bis Sie sicher sind, dass dieses Gerät fehlerlos funktioniert. 3. -
Seite 14: Funktionsbeschreibung
V. FUNKTIONSbeschreibung A. Das Thermometer kann mit Batterien oder einem 9V Adapter betrieben werden. Batteriebetrieb: Entfernen Sie die hintere Abdeckung und setzten Sie die Batterien ein. Achten Sie dabei auf die Polarität der Batterie. Wenn Sie einen 9V Adapter benutzen, stellen Sie sicher, dass dieser in einer guten Verbindung zur Adapterbuchse des Messgeräts ist. - Seite 15 ALARMEINHEIT (°C/°F): LCD Display wie bei Fig-7 Fig-7 ERSTE DREI STELLEN IM HI ALARM (-399 – 399): LCD Display wie bei Fig-8 Beispiel: Hi Alarm = 1234.5°C Fig-8 LETZTE ZWEI STELLEN IM HI ALARM (00 – 99): LCD Display wie bei Fig-9 Fig-9 ERSTEN DREI STELLEN IM LO ALARM (-399 –...
- Seite 16 STUNDENINTERVALLAUSGABE (00 – 23): LCD Display wie bei Fig-12 Fig-12 MINTUTENINTERVALLAUSGABE (00 – 59): LCD Display wie bei Fig-13 Fig-13 10. SEKUNDENINTERVALLAUSGABE (00 – 59): LCD Display wie bei Fig-14 Fig-14 11. STARTSTUNDE DER INTERVALLAUSGABEZEIT (00 – 23): LCD Display wie bei Fig-15 Fig-15 12.
- Seite 17 LCD Display wie bei Fig-17 Fig-17 14. ENDMINTUTE DER INTERVALLAUSGABEZEIT (00 – 59): LCD Display wie bei Fig-18 Fig-18 15. ERSTEN ZWEI STELLEN DES KALENDERJAHRES (19-29). LCD Display wie bei Fig-19 Fig-19 16. LETZTEN ZWEI STELLEN DES KALENDERJAHRES (00 – 99): LCD Display wie bei Fig-20 Fig-20 17.
- Seite 18 Fig-22 19. STUNDENSTELLE DES KALENDERS STUNDE-MINUTE (00 – 23): LCD Display wie bei Fig-23 Fig-23 20. MINUTENSTELLE DES KALENDERS STUNDE-MINUTE (00 – 59): LCD Display wie bei Fig-24 Fig-24 21. SEKUNDENSTELLE DES KALENDERS MINUTE-SEKUNDE (00 – 59): LCD Display wie bei Fig-25 Fig-25 Wenn der Intervalldruck durch die Setupparameter aktiviert ist, wird der Drucker wie folgt agieren:...
- Seite 19 Letzten zwei Zeilen: Zeile 1: Stunde : Minute : Sekunde, Monat-Tag (Ende der Druckzeit) Zeile 2: Intervalldruckzeit Stunde : Minute : Sekunde HINWEIS: Die letzten zwei Zeilen werden nicht ausgedruckt. Wenn die Drucktaste für 2 Sekunden gedrückt wird, wird folgendes ausgeführt: 12 58 18 11-02...
-
Seite 20: Druckbereich Konfigurieren
Folgende Zeilen: Zeile 1: Stunde : Minute : Sekunde, Monat-Tag (Intervalldruckzeit) Zeile 2: Funktionstestkanal, Art und Anzeigewert mit Polarität, Dezimalpunkt und Einheit. Um das Drucken zu stoppen, drücken Sie die PRINT-Taste, oder die FEED-Taste. Das Thermopapier reicht für ca. 650 Messwerte. VI. - Seite 21 Während der Intervalldruckphase kann keine Taste außer der PRINT- und FEED-Taste betätigt werden. Wenn die PRINT-Taste gedrückt wurde, wird eine weitere Zeile gedruckt. Die Druckfunktion wird gestoppt sobald die FEED-Taste einmal gedrückt wurde. Testdruck Normaler T1 Druckstatus: 11 53 32 02-17 0020.7ºC Normaler T2 Druckstatus:...
-
Seite 22: Batterieaustausch
VII. BATTERIEAUSTAUSCH Schritte: 1. Sobald die Batterieleistung nicht mehr ausreicht wird auf dem Display ein Batteriesymbol gezeigt. Ersetzen Sie diese mit 6 neuen 1,5V großen AAA Batterien. 2. Dazu schalten Sie das Messgerät aus, entfernen Sie den Messfühler, öffnen Sie das Batteriefach. 3.
