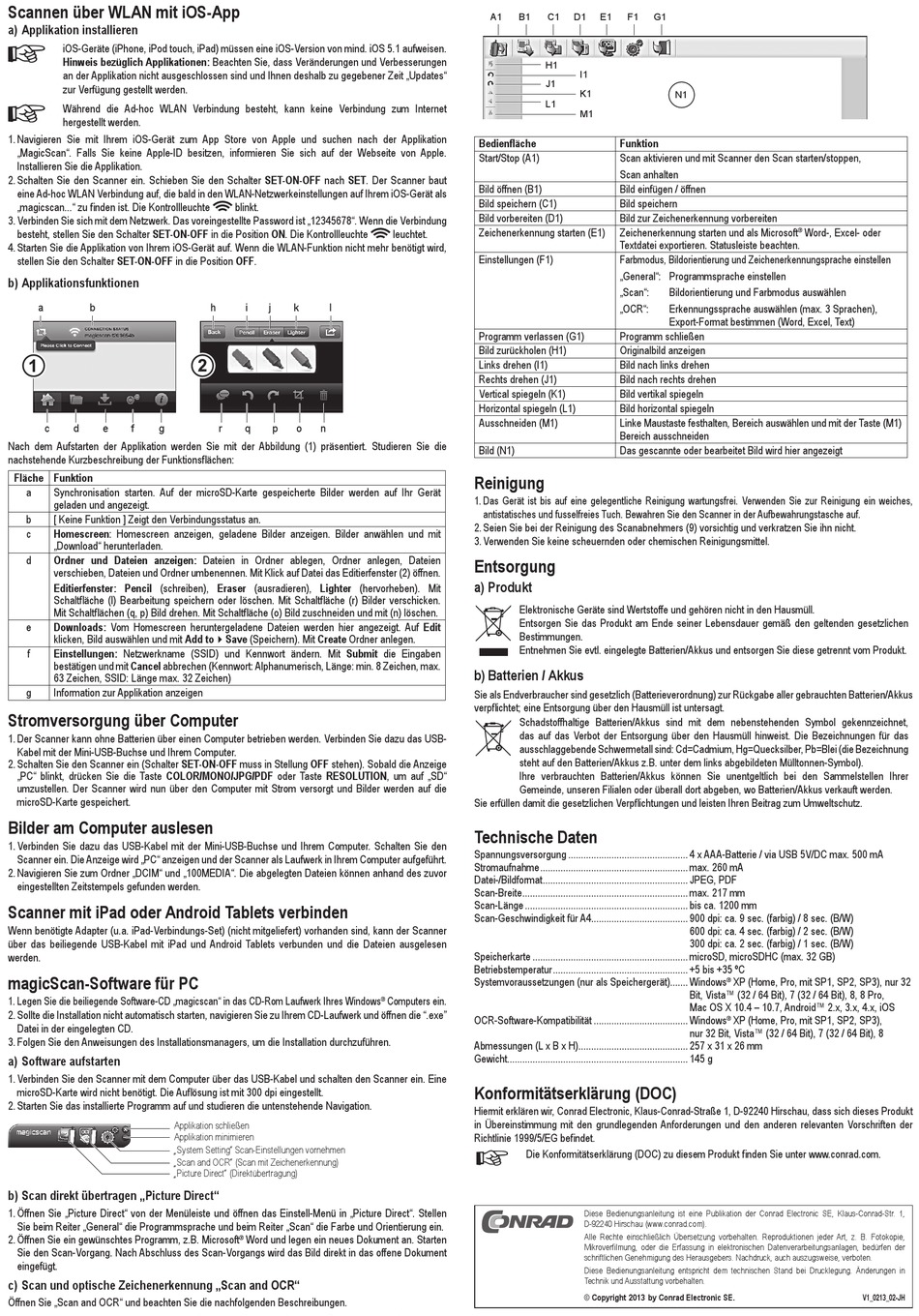

Scannen über WLAN mit iOS-App
a) Applikation installieren
iOS-Geräte (iPhone, iPod touch, iPad) müssen eine iOS-Version von mind. iOS 5.1 aufweisen.
Hinweis bezüglich Applikationen: Beachten Sie, dass Veränderungen und Verbesserungen
an der Applikation nicht ausgeschlossen sind und Ihnen deshalb zu gegebener Zeit „Updates"
zur Verfügung gestellt werden.
Während die Ad-hoc WLAN Verbindung besteht, kann keine Verbindung zum Internet
hergestellt werden.
1. Navigieren Sie mit Ihrem iOS-Gerät zum App Store von Apple und suchen nach der Applikation
„MagicScan". Falls Sie keine Apple-ID besitzen, informieren Sie sich auf der Webseite von Apple.
Installieren Sie die Applikation.
2. Schalten Sie den Scanner ein. Schieben Sie den Schalter SET-ON-OFF nach SET. Der Scanner baut
eine Ad-hoc WLAN Verbindung auf, die bald in den WLAN-Netzwerkeinstellungen auf Ihrem iOS-Gerät als
„magicscan..." zu finden ist. Die Kontrollleuchte
3. Verbinden Sie sich mit dem Netzwerk. Das voreingestellte Password ist „12345678". Wenn die Verbindung
besteht, stellen Sie den Schalter SET-ON-OFF in die Position ON. Die Kontrollleuchte
4. Starten Sie die Applikation von Ihrem iOS-Gerät auf. Wenn die WLAN-Funktion nicht mehr benötigt wird,
stellen Sie den Schalter SET-ON-OFF in die Position OFF.
b) Applikationsfunktionen
a
b
c
d
e
f
g
Nach dem Aufstarten der Applikation werden Sie mit der Abbildung (1) präsentiert. Studieren Sie die
nachstehende Kurzbeschreibung der Funktionsflächen:
Fläche Funktion
a
Synchronisation starten. Auf der microSD-Karte gespeicherte Bilder werden auf Ihr Gerät
geladen und angezeigt.
b
[ Keine Funktion ] Zeigt den Verbindungsstatus an.
c
Homescreen: Homescreen anzeigen, geladene Bilder anzeigen. Bilder anwählen und mit
„Download" herunterladen.
Ordner und Dateien anzeigen: Dateien in Ordner ablegen, Ordner anlegen, Dateien
d
verschieben, Dateien und Ordner umbenennen. Mit Klick auf Datei das Editierfenster (2) öffnen.
Editierfenster: Pencil (schreiben), Eraser (ausradieren), Lighter (hervorheben). Mit
Schaltfläche (l) Bearbeitung speichern oder löschen. Mit Schaltfläche (r) Bilder verschicken.
Mit Schaltflächen (q, p) Bild drehen. Mit Schaltfläche (o) Bild zuschneiden und mit (n) löschen.
e
Downloads: Vom Homescreen heruntergeladene Dateien werden hier angezeigt. Auf Edit
klicken, Bild auswählen und mit Add toSave (Speichern). Mit Create Ordner anlegen.
f
Einstellungen: Netzwerkname (SSID) und Kennwort ändern. Mit Submit die Eingaben
bestätigen und mit Cancel abbrechen (Kennwort: Alphanumerisch, Länge: min. 8 Zeichen, max.
63 Zeichen, SSID: Länge max. 32 Zeichen)
g
Information zur Applikation anzeigen
Stromversorgung über Computer
1. Der Scanner kann ohne Batterien über einen Computer betrieben werden. Verbinden Sie dazu das USB-
Kabel mit der Mini-USB-Buchse und Ihrem Computer.
2. Schalten Sie den Scanner ein (Schalter SET-ON-OFF muss in Stellung OFF stehen). Sobald die Anzeige
„PC" blinkt, drücken Sie die Taste COLOR/MONO/JPG/PDF oder Taste RESOLUTION, um auf „SD"
umzustellen. Der Scanner wird nun über den Computer mit Strom versorgt und Bilder werden auf die
microSD-Karte gespeichert.
Bilder am Computer auslesen
1. Verbinden Sie dazu das USB-Kabel mit der Mini-USB-Buchse und Ihrem Computer. Schalten Sie den
Scanner ein. Die Anzeige wird „PC" anzeigen und der Scanner als Laufwerk in Ihrem Computer aufgeführt.
2. Navigieren Sie zum Ordner „DCIM" und „100MEDIA". Die abgelegten Dateien können anhand des zuvor
eingestellten Zeitstempels gefunden werden.
Scanner mit iPad oder Android Tablets verbinden
Wenn benötigte Adapter (u.a. iPad-Verbindungs-Set) (nicht mitgeliefert) vorhanden sind, kann der Scanner
über das beiliegende USB-Kabel mit iPad und Android Tablets verbunden und die Dateien ausgelesen
werden.
magicScan-Software für PC
1. Legen Sie die beiliegende Software-CD „magicscan" in das CD-Rom Laufwerk Ihres Windows
2. Sollte die Installation nicht automatisch starten, navigieren Sie zu Ihrem CD-Laufwerk und öffnen die ".exe"
Datei in der eingelegten CD.
3. Folgen Sie den Anweisungen des Installationsmanagers, um die Installation durchzuführen.
a) Software aufstarten
1. Verbinden Sie den Scanner mit dem Computer über das USB-Kabel und schalten den Scanner ein. Eine
microSD-Karte wird nicht benötigt. Die Auflösung ist mit 300 dpi eingestellt.
2. Starten Sie das installierte Programm auf und studieren die untenstehende Navigation.
Applikation schließen
Applikation minimieren
„System Setting" Scan-Einstellungen vornehmen
„Scan and OCR" (Scan mit Zeichenerkennung)
„Picture Direct" (Direktübertragung)
b) Scan direkt übertragen „Picture Direct"
1. Öffnen Sie „Picture Direct" von der Menüleiste und öffnen das Einstell-Menü in „Picture Direct". Stellen
Sie beim Reiter „General" die Programmsprache und beim Reiter „Scan" die Farbe und Orientierung ein.
2. Öffnen Sie ein gewünschtes Programm, z.B. Microsoft
Sie den Scan-Vorgang. Nach Abschluss des Scan-Vorgangs wird das Bild direkt in das offene Dokument
eingefügt.
c) Scan und optische Zeichenerkennung „Scan and OCR"
Öffnen Sie „Scan and OCR" und beachten Sie die nachfolgenden Beschreibungen.
blinkt.
h
i
j
k
l
r
q
p
o
n
®
Word und legen ein neues Dokument an. Starten
®
A1
B1
C1
H1
J1
L1
Bedienfläche
Start/Stop (A1)
Bild öffnen (B1)
Bild speichern (C1)
Bild vorbereiten (D1)
Zeichenerkennung starten (E1)
leuchtet.
Einstellungen (F1)
Programm verlassen (G1)
Bild zurückholen (H1)
Links drehen (I1)
Rechts drehen (J1)
Vertical spiegeln (K1)
Horizontal spiegeln (L1)
Ausschneiden (M1)
Bild (N1)
Reinigung
1. Das Gerät ist bis auf eine gelegentliche Reinigung wartungsfrei. Verwenden Sie zur Reinigung ein weiches,
antistatisches und fusselfreies Tuch. Bewahren Sie den Scanner in der Aufbewahrungstasche auf.
2. Seien Sie bei der Reinigung des Scanabnehmers (9) vorsichtig und verkratzen Sie ihn nicht.
3. Verwenden Sie keine scheuernden oder chemischen Reinigungsmittel.
Entsorgung
a) Produkt
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt.
b) Batterien / Akkus
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus
verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.
Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet,
das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das
ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung
steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer
Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
Spannungsversorgung ............................................... 4 x AAA-Batterie / via USB 5V/DC max. 500 mA
Stromaufnahme .......................................................... max. 260 mA
Datei-/Bildformat ......................................................... JPEG, PDF
Scan-Breite ................................................................. max. 217 mm
Scan-Länge ................................................................ bis ca. 1200 mm
Scan-Geschwindigkeit für A4 ...................................... 900 dpi: ca. 9 sec. (farbig) / 8 sec. (B/W)
Speicherkarte ............................................................. microSD, microSDHC (max. 32 GB)
Betriebstemperatur ..................................................... +5 bis +35 ºC
Systemvoraussetzungen (nur als Speichergerät) ....... Windows
Computers ein.
OCR-Software-Kompatibilität ..................................... Windows
Abmessungen (L x B x H) ........................................... 257 x 31 x 26 mm
Gewicht ....................................................................... 145 g
Konformitätserklärung (DOC)
Hiermit erklären wir, Conrad Electronic, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass sich dieses Produkt
in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der
Richtlinie 1999/5/EG befindet.
Die Konformitätserklärung (DOC) zu diesem Produkt finden Sie unter www.conrad.com.
D1
E1
F1
G1
I1
K1
N1
M1
Funktion
Scan aktivieren und mit Scanner den Scan starten/stoppen,
Scan anhalten
Bild einfügen / öffnen
Bild speichern
Bild zur Zeichenerkennung vorbereiten
Zeichenerkennung starten und als Microsoft
Textdatei exportieren. Statusleiste beachten.
Farbmodus, Bildorientierung und Zeichenerkennungsprache einstellen
„General": Programmsprache einstellen
„Scan":
Bildorientierung und Farbmodus auswählen
„OCR":
Erkennungssprache auswählen (max. 3 Sprachen),
Export-Format bestimmen (Word, Excel, Text)
Programm schließen
Originalbild anzeigen
Bild nach links drehen
Bild nach rechts drehen
Bild vertikal spiegeln
Bild horizontal spiegeln
Linke Maustaste festhalten, Bereich auswählen und mit der Taste (M1)
Bereich ausschneiden
Das gescannte oder bearbeitet Bild wird hier angezeigt
600 dpi: ca. 4 sec. (farbig) / 2 sec. (B/W)
300 dpi: ca. 2 sec. (farbig) / 1 sec. (B/W)
XP (Home, Pro, mit SP1, SP2, SP3), nur 32
®
Bit, Vista™ (32 / 64 Bit), 7 (32 / 64 Bit), 8, 8 Pro,
Mac OS X 10.4 – 10.7, Android™ 2.x, 3.x, 4.x, iOS
XP (Home, Pro, mit SP1, SP2, SP3),
®
nur 32 Bit, Vista™ (32 / 64 Bit), 7 (32 / 64 Bit), 8
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der
schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in
Technik und Ausstattung vorbehalten.
© Copyright 2013 by Conrad Electronic SE.
