Inhaltszusammenfassung für Lufft DTH200
- Seite 1 Manual TH-Meter deutsch TH-Meter Stand V1.3 (8/2005) Seite 1 von 26...
-
Seite 2: Inhaltsverzeichnis
Manual TH-Meter deutsch Inhaltsverzeichnis 1 Vor der Inbetriebnahme lesen 2 Erste Schritte 3 Das Display 4 Bedienung 5 Konfigurationsmenü Temperatur 6 Konfigurationsmenü Feuchte 7 Batteriewechsel Seite 2 von 26... -
Seite 3: Vor Der Inbetriebnahme Lesen
Manual TH-Meter deutsch • Niemals an spannungsführenden Teilen messen. • Messbereiche der Messwertaufnehmer beachten (Überhitzen kann zur Zerstörung führen). • Temperatur- und Feuchteabgleich nur mit geeigneter 1 Vor der Inbetriebnahme lesen Referenz durchführen. • Vor der Verwendung des Gerätes ist •... - Seite 4 Manual TH-Meter deutsch • Das Messgerät darf nur innerhalb der spezifizierten Bestimmungsgemäße Verwendung: technischen Daten betrieben werden. • Das Messgerät darf nur unter den Bedingungen und für die Zwecke eingesetzt werden, für die es konstruiert wurde. • Die Betriebssicherheit ist bei Modifizierung oder Umbauten nicht mehr gewährleistet.
-
Seite 5: Erste Schritte
Manual TH-Meter deutsch 2 Erste Schritte • Öffnen Sie das Batteriefach und legen Sie die beiden AAA- Zellen ein. Achten Sie dabei bitte auf die vorgeschriebene Polung der Batterien. Verwenden Sie im Austauschfall nur hochwertige Alkalizellen. Der Betrieb mit Akkus ist nicht erlaubt. - Seite 6 Manual TH-Meter deutsch Ihr TH-METER verfügt über eine Komfort-Klima-Anzeige • ☺ . Nacheinander können Sie jetzt die Grenzwerte für die obere und untere Temperatur bzw. die obere und die untere rel. Feuchte eingeben. Benutzen Sie dazu das Daumenrad, um den Wert zu ändern und bestätigen Sie mit OK.
-
Seite 7: Das Display

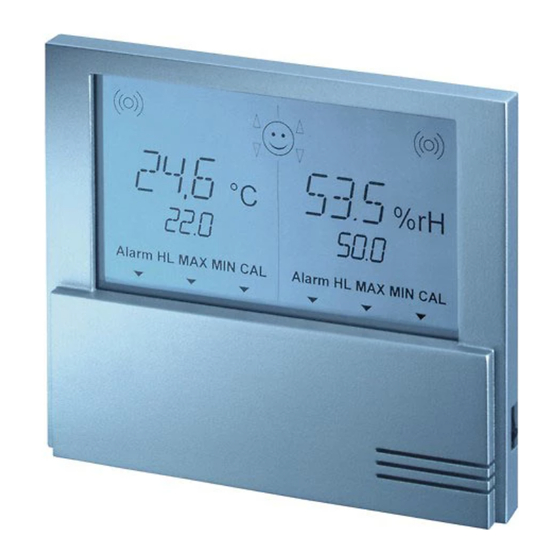

Manual TH-Meter deutsch 3 Das Display ◄ rechts und links die Alarmsymbole für Temperatur und relative Feuchte, mittig das Symbol für die Komfort-Klima-Anzeige ◄ links die Temperaturanzeige, rechts die Feuchteanzeige, in der jeweils kleinen Anzeige darunter werden MAX/MIN bzw. Alarmwerte angezeigt ◄... -
Seite 8: Anzeige Bedeutung
Manual TH-Meter deutsch Die Komfort-Klima-Anzeige zeigt an, ob die dem Einlegen der Batterien verändert werden. Temperatur und die rel. Feuchte innerhalb Anzeige Bedeutung der vorgegebenen Grenzwerte liegen. Ist Temperatur und rel. Feuchte liegen innerhalb der Grenzwerte dies der Fall erscheint in der Anzeige das Temperatur zu hoch, Feuchte innerhalb der Grenzwerte ☺Symbol. -
Seite 9: Bedienung
Manual TH-Meter deutsch 4 Bedienung Der TH-METER wird über ein so genanntes „THUMB-WHEEL“ (Daumen-Rad) auf der rechten Geräteseite bedient. Das Rad lässt eine 15° Drehbewegung nach unten und oben zu und kann in der Mittelstellung zusätzlich gedrückt werden. Mit der Drehbewegung nach oben wird das Konfigurationsmenü für die Temperatur und mit einer Drehbewegung nach unten das THUMB-WHEEL Konfigurationsmenü... - Seite 10 Manual TH-Meter deutsch Die 3 Positionen des THUMB-WHEEL Konfiguration Temperatur : ▲(kurz drücken), wählen mit ▲, ▲ Drehbewegung nach oben bestätigen mit ► Konfiguration Feuchte : ▼(kurz drücken), wählen mit ▼, ▼ Drehbewegung nach unten bestätigen mit ► ► In der Mittelstellung drücken Seite 10 von 26...
-
Seite 11: Konfigurationsmenü Temperatur
Manual TH-Meter deutsch Einheit °C / °F 5 Konfigurationsmenü Temperatur Alarm H Eingabe oberer Alarmwert (High) Mit einem ▲ kommt man in das Alarm L Eingabe unterer Alarmwert (Low) Konfigurationsmenü für die Aktivierung der Max-Wertanzeige Temperaturmessung. Aktivierung der Min-Wertanzeige Mit jeweils weiteren ▲ kann nacheinander MAX/MIN Alternierende Min/Max Anzeige eine der folgenden Funktionen gewählt... - Seite 12 Manual TH-Meter deutsch bestätigt. Zum Verlassen des Menüs entweder kurz warten oder ▼ drücken. Einheit: Im ersten Menüpunkt kann die Einheit der Temperatur verstellt werden. Änderungen in der Einheit wirken sich nicht aus auf die Komfort-Klima-Anzeige, den Alarm und die Kalibrierung. Ein Einheitenwechsel löscht den MIN/MAX- und den Alarm Speicher.
- Seite 13 Manual TH-Meter deutsch Alarm H (High) / Alarm L (Low): Im Menüpunkt Alarm H / Alarm L kann der obere/untere Grenzwert für den Temperaturalarm eingestellt werden. Der Grenzwert wird in der kleinen Anzeige dargestellt. Die Grenzwerte für Alarm und Komfort-Klima sind voneinander unabhängig.
- Seite 14 Manual TH-Meter deutsch Gleichzeitig ertönt der eingestellte Warnton für ca. 10 Sekunden (ein ► verkürzt die Ausgabezeit) . Unterschreitet/überschreitet der Messwert anschließend den Alarmwert, wird das Alarmsymbol statisch dargestellt. Damit können Alarmüber- schreitungen der Vergangenheit signalisiert werden. Der Warnton ertönt nur bei erstmaliger Verletzung des Grenzwertes. Ein ►...
- Seite 15 Manual TH-Meter deutsch MAX/MIN: Ist der Menüpunkt MAX bzw. MIN aktiviert, wird entweder der MAX-Wert oder der MIN-Wert im Display auf der Anzeige dargestellt. Ist der Menüpunkt MAX/MIN aktiviert, werden der MAX-Wert und MIN-Wert alternierend auf dem Display angezeigt. Ein langes ► im Normalbetrieb mit Quittungston löscht die Grenzwertspeicher.
- Seite 16 Manual TH-Meter deutsch CAL: Im Menüpunkt CAL kann die Temperaturanzeige kalibriert werden (Einpunktkalibrierung). Der eingestellte Offset-Wert wird direkt zur Istwertanzeige addiert. Maximal lassen sich +/- 10°C bzw. +/- 18°F in 0,1° Schritten einstellen. Die Werkseinstellungen erhält man durch Setzen des Offsets auf 0.0.
- Seite 17 Manual TH-Meter deutsch Eine Kalibrierung löscht den Grenzwertspeicher (MAX/MIN)- sowie den Alarm Speicher. Seite 17 von 26...
-
Seite 18: Konfigurationsmenü Feuchte
Manual TH-Meter deutsch Einheit % r.H. , g/m³, dp°C, dp°F 6 Konfigurationsmenü Feuchte Alarm H Eingabe oberer Alarmwert (High) Mit einem ▲ kommt man in das Alarm L Eingabe unterer Alarmwert (Low) Konfigurationsmenü für die Aktivierung der Max-Wertanzeige Feuchtemessung. Aktivierung der Min-Wertanzeige Mit jeweils weiteren ▲... - Seite 19 Manual TH-Meter deutsch Die angewählte Funktion blinkt und wird mit ► bestätigt. Mit ▲ und ▼ wird der Wert inkrementiert oder dekrementiert und mit ► bestätigt. Zum Verlassen des Menüs entweder kurz warten oder ▲ drücken. Einheit: Im ersten Menüpunkt kann die Einheit der Feuchte verstellt werden.
- Seite 20 Manual TH-Meter deutsch Alarm H (High) / Alarm L (Low): Im Menüpunkt Alarm H / Alarm L kann der obere/untere Grenzwert für die Feuchte eingestellt werden. Der Grenzwert wird in der kleinen Anzeige dargestellt. Eine Alarmeingabe ist nur in der Einheit % r.H. in 0,1% Schritten möglich.
- Seite 21 Manual TH-Meter deutsch Gleichzeitig ertönt der eingestellte Warnton für ca. 10 Sekunden (ein ► verkürzt die Ausgabezeit). Unterschreitet/überschreitet der Messwert anschließend den Alarmwert, wird das Alarm- symbol statisch dargestellt. Damit können Alarmüberschreitungen der Vergangenheit signalisiert werden. Ein ► löscht das Alarmsymbol. Der Warnton ertönt nur bei erstmaliger Verletzung des Grenzwertes.
- Seite 22 Manual TH-Meter deutsch MAX/MIN: Ist der Menüpunkt MAX bzw. MIN aktiviert, wird entweder der MAX-Wert oder der MIN-Wert im Display auf der Anzeige dargestellt. Ist der Menüpunkt MAX/MIN aktiviert, werden der MAX-Wert und MIN-Wert alternierend auf dem Display angezeigt. Ein langes ► im Normalbetrieb mit Quittungston löscht die Grenzwertspeicher.
- Seite 23 Manual TH-Meter deutsch CAL: Im Menüpunkt CAL kann die Feuchteanzeige kalibriert werden. (Steigungskalibrierung). Kalibrierungen sind nur möglich, wenn die Einheit % r.H. eingestellt ist. Der eingestellte Offset-Wert wird direkt zur Istwertanzeige addiert. Maximal lassen sich +/- 10% in 0,1% Schritten einstellen. Der Abgleichpunkt muss im Bereich von 30% ...
- Seite 24 Manual TH-Meter deutsch Neue Kennlinie Offset-Eingabe Werkskalibrierung Gemessener Wert Rel. Feuchte Kalibrierung beim TH-METER Seite 24 von 26...
-
Seite 25: Batteriewechsel
Manual TH-Meter deutsch Die Batteriestandzeit ist typisch ein Jahr. Wechseln Sie daher die 7 Batteriewechsel Batterien jährlich aus. Öffnen Sie den Batteriedeckel auf der Rückseite des Gerätes. Entnehmen Sie die leeren Batterien und ersetzen Sie diese durch neue. Verwenden Sie bitte ausschließlich hochwertige Alkali-Batterien der Größe „AAA“. - Seite 26 Manual TH-Meter deutsch Wenn Sie an den Komfort-Einstellungen nichts ändern wollen, warten Sie nach dem Batteriewechsel einfach 30 Sekunden, ohne eine Taste zu drücken. Das Gerät übernimmt dann die zuvor von Ihnen eingestellten Werte für Komfortanzeige und Alarmton. Seite 26 von 26...
