Function of controls:
7. Timer and brightness settings
The motion detector is equipped with a brightness control (3) (adjustment range
from 10 lux to daylight brightness) and a timer control (4) (adjustment range from 10
seconds to max. 7 minutes (+/- 1 min.)).
Set the required brightness and the desired switch-on time when motion is detected.
8. Walking test
• Turn on the power supply.
• Walk through the detection area. Check if the floodlight is activated as desired.
• Readjust controls TIME, SENS and LUX if necessary.
• Perform another walking test to check if the floodlight is activated as desired.
26

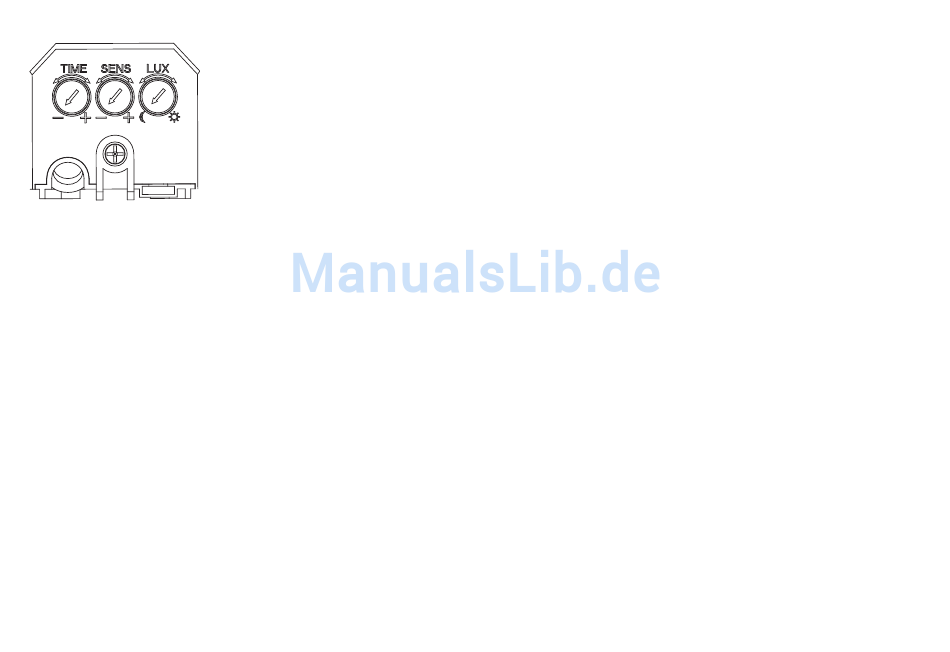

TIME:
Use this control to set the switch-on time.
Setting range: 10 seconds +/- 5 seconds to
4 minutes +/- 1 minute
SENS:
Use this control to set the sensitivity of the
motiondetector.
LUX:
Use this control to set the brightness thresh-
old at which the floodlight is activated when
motion is detected.
spécialiste. Adressez-vous également à un technicien spécia-
lisé en cas de doute sur le mode de fonctionnement ou sur la
sécurité du produit.
• Ne laissez pas le matériel d'emballage sans surveillance, il
pourrait constituer un jouet dangereux pour les enfants.
• Dans les installations industrielles, il conviendra d'observer
les consignes de prévention des accidents relatives aux ins-
tallations électriques et leurs moyens d'exploitation tels
qu'édictées par la caisse d'assurance mutuelle de l'industrie.
• Dans les écoles, les centres de formation, les ateliers de loi-
sirs et de réinsertion, la manipulation d'appareils alimentés
par le secteur doit être surveillée par un personnel respon-
sable, spécialement formé à cet effet.
5. Vue du produit
(Voir le volet rabattable)
1) Vis de fixation du projecteur
2) Elément d´orientation horizontal et vertical
3) Terminal de connexion
4) Trous de montage
5) Plaque de recouvrement
6) Vis de fixation de la plaque de recouvrement
7) Câble de raccordement (non compris dans la livraison)
Z) Décharge de traction du câble de raccordement
35
