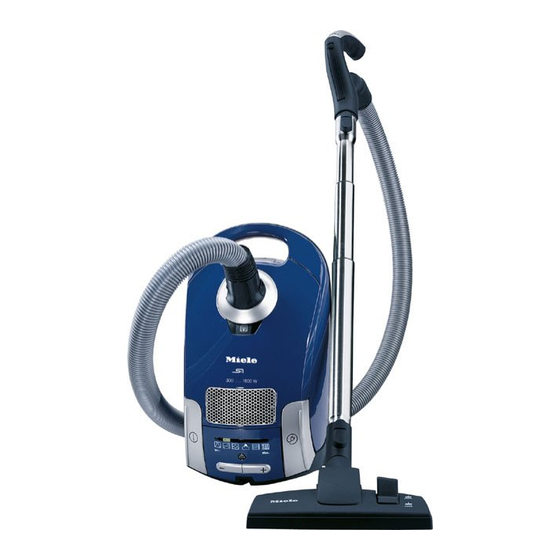

Miele S4210 Gebrauchsanweisung
Bodenstaubsauger
Vorschau ausblenden
Andere Handbücher für S4210:
- Gebrauchsanweisung (48 Seiten) ,
- Gebrauchsanweisung (44 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Miele S4210
Inhaltszusammenfassung für Miele S4210
- Seite 1 Gebrauchsanweisung mit Garantiebedingungen und Garantiekarte Bodenstaubsauger de - DE Diese Gebrauchsanweisung beschreibt die Grundmodelle S 4210 - S 4781 sowie darauf basierende Sondermodelle mit eigenem Namen / eigener Verkaufsbezeichnung. M.-Nr. 06 885 911...
-
Seite 2: Inhaltsverzeichnis
Inhalt Ihr Beitrag zum Umweltschutz Gerätebeschreibung Sicherheitshinweise und Warnungen Vor dem Gebrauch Verwendung des mitgelieferten Zubehörs Gebrauch Anschlusskabel ........... 15 Ein- und Ausschalten . -
Seite 3: Ihr Beitrag Zum Umweltschutz
Ihr Beitrag zum Umweltschutz Entsorgung der Verkaufsver- Entsorgung des Altgerätes packung Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate- Die Verpackung schützt den Staubsau- rialien. Sie enthalten aber auch schädli- ger vor Transportschäden. Die Verpa- che Stoffe, die für ihre Funktion und Si- ckungsmaterialien sind nach umwelt- cherheit notwendig waren. -
Seite 4: Gerätebeschreibung
Gerätebeschreibung Die Abbildung zeigt die Maximalausstattung des Staubsaugers. Einzelne Modelle sind serienmäßig mit einem der folgenden Zubehörteile ausge- stattet, die in dieser Gerätebeschreibung nicht abgebildet sind. – Bodendüse ALLERGOTEC – Turbobürste – Akku-Elektrobürste ACCU NOVA Diesen Staubsaugern liegt eine separate Gebrauchsanweisung des entsprechen- den Zubehörteils bei. - Seite 5 Gerätebeschreibung a Handgriff (je nach Modell mit Nebenluftsteller) * b Tasten + / - zum Einstellen der Saugleistung * c Taste Stand-by für kurze Saugpausen * d LED * e Entriegelungstaste f Zubehörhalter * g Verstellknöpfe für Teleskopsaugrohr * h Entriegelungstaste für Staubraumdeckel i Teleskopsaugrohr * j Staubbeutel k Tragegriff...
-
Seite 6: Sicherheitshinweise Und Warnungen
Sicherheitshinweise und Warnungen Kinder im Haushalt Dieser Staubsauger entspricht den Beaufsichtigen Sie Kinder, die sich vorgeschriebenen Sicherheitsbe- in der Nähe des Staubsaugers auf- stimmungen. Ein unsachgemäßer halten. Lassen Sie Kinder nie mit dem Gebrauch kann jedoch zu Schäden Staubsauger spielen. an Personen und Sachen führen. - Seite 7 Eine Reparatur des Staubsaugers Lassen Sie ein beschädigtes An- während der Garantiezeit darf nur schlusskabel nur komplett mit der von einem von Miele autorisierten Kun- Kabeltrommel austauschen. Aus Si- dendienst ausgeführt werden, da sonst cherheitsgründen darf der Austausch bei nachfolgenden Schäden kein Ga- nur von einer von Miele autorisierten rantieanspruch besteht.
-
Seite 8: Sachgemäßer Gebrauch
Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Saugen Sie keine schweren, harten oder scharfkantigen Gegenstände Benutzen Sie den Staubsauger auf. Der Staubsauger kann blockiert nicht ohne Staubbeutel, Motor- und beschädigt werden. schutzfilter und Abluftfilter. Er kann sonst beschädigt werden. Vermeiden Sie beim Saugen mit ei- ner Saugdüse oder dem Saugrohr, Wenn kein Staubbeutel eingesetzt in Kopfnähe zu kommen. - Seite 9 Verstopfte Poren reduzieren die Saugleistung des Staubsaugers. Verwenden Sie nur Miele Staub- beutel mit dem Miele Qualitätssie- gel, Original Miele Filter und Zubehör. Nur dafür kann der Hersteller die Si- cherheit gewährleisten. Der Hersteller haftet nicht für Schä- den, die infolge von Nichtbeachtung der Sicherheitshinweise und War- nungen verursacht werden.
-
Seite 10: Vor Dem Gebrauch
Vor dem Gebrauch Saugschlauch anschließen ^ Stecken Sie den Saugstutzen bis zum deutlichen Einrasten in die Saugöffnung. Führen Sie dazu die Einführhilfen beider Teile aufeinander Saugschlauch abnehmen ^ Drücken Sie die Entriegelungstasten seitlich am Saugstutzen und ziehen Sie ihn aus der Saugöffnung. Handgriff und Saugrohr zu- sammenstecken ^ Stecken Sie den Handgriff bis zum... -
Seite 11: Steckrohre Zusammenstecken
Vor dem Gebrauch Je nach Modell verfügt Ihr Staubsauger über eine der folgenden Saugrohrva- rianten. – Steckrohre – zweiteiliges Teleskopsaugrohr – dreiteiliges Teleskopsaugrohr Steckrohre zusammenstecken In beide Steckrohre sind Richtungspfei- le eingeprägt, deren Pfeilspitzen beim Zusammenstecken aufeinander zeigen müssen. Zweiteiliges Teleskopsaugrohr einstellen Dieses Teleskopsaugrohr besteht aus zwei ineinander gesteckten Rohrteilen,... -
Seite 12: Bodendüse Aufstecken
Die Bodendüse ist für das tägliche Sau- gen von Teppichen, Teppichböden und unempfindlichen Hartböden geeignet. Für andere Bodenbeläge empfehlen wir die Verwendung spezieller Miele Bürs- ten (siehe Kapitel "Nachkaufbares Zu- behör"). Beachten Sie jedoch in erster Linie die Reinigungs- und Pflegeanwei- sung Ihres Bodenbelag-Herstellers. -
Seite 13: Verwendung Des Mitgelieferten Zubehörs
Verwendung des mitgelieferten Zubehörs Folgendes Zubehör liegt bei: a Fugendüse b Saugpinsel (je nach Modell mitgelie- fert) c Polsterdüse d Zubehörhalter für die oben aufge- führten zwei bzw. drei Zubehörteile e Filtergitter Das Filtergitter liegt nur den Modellen lose bei, die serienmäßig mit einem Ab- luftfilter "Active Air Clean"... -
Seite 14: Zubehörhalter
Verwendung des mitgelieferten Zubehörs Polsterdüse zum Absaugen von Polstermöbeln, Ma- tratzen, Kissen, Vorhängen usw. Zubehörhalter ^ Stecken Sie den Zubehörhalter bei Bedarf auf das obere Saugrohr. Bodendüse auch geeignet zum Absaugen von Treppenstufen. -
Seite 15: Gebrauch
Gebrauch Anschlusskabel Herausziehen ^ Ziehen Sie das Anschlusskabel bis zur gewünschten Länge heraus (max. ca. 5,5 m). Das Anschlusskabel müssen Sie bei einer Betriebszeit von länger als 30 Minuten komplett herausziehen. Gefahr der Überhitzung und Schädi- gung. Aufrollen ^ Ziehen Sie den Stecker aus der Steckdose. -
Seite 16: Beim Saugen
Gebrauch Besonderheit bei Modellen mit Funk- handgriff In kurzen Saugpausen können Sie den Betrieb des Staubsaugers unterbrechen. ^ Drücken Sie dazu die Taste Stand-by am Funkhandgriff. Lassen Sie den Staubsauger nicht dauerhaft im Stand-by-Modus, sondern nur für kurze Saugpausen. Gefahr der Überhitzung und Schädi- gung. -
Seite 17: Saugleistung Wählen
Gebrauch Saugleistung wählen Sie können die Saugleistung des Staubsaugers der jeweiligen Saugsitua- tion anpassen. Durch Reduzierung der Saugleistung verringern Sie die Schie- bekraft an der Bodendüse deutlich. Am Staubsauger sind den Leistungs- stufen Symbole zugeordnet, die bei- spielhaft zeigen, wofür die jeweilige Leistungsstufe zu empfehlen ist. -
Seite 18: Nebenluftsteller Öffnen
Gebrauch Tasten + / - am Funkhandgriff Drücken Sie die Tasten so oft, bis im Sichtfenster am Staubsauger die ge- wünschte Leistungsstufe angezeigt wird. ^ Drücken Sie die Taste +, wenn Sie eine höhere Saugleistung wünschen. ^ Drücken Sie die Taste -, wenn Sie eine niedrigere Saugleistung wün- schen. -
Seite 19: Abstellen, Transportieren Und Aufbewahren
Abstellen, Transportieren und Aufbewahren Park-System In kurzen Saugpausen können Sie das Saugrohr mit der Bodendüse bequem am Staubsauger abstellen. ^ Stecken Sie die Bodendüse mit dem Parknocken in das Park-System. Transportieren und aufbewah- ^ Stellen Sie den Staubsauger aufrecht hin. ^ Stecken Sie die Bodendüse mit dem Parknocken von oben in die Saug- rohrhalterung. -
Seite 20: Wartung
Wartung Wo bekomme ich Staubbeutel Schalten Sie den Staubsauger und Filter? vor jeder Wartung aus und ziehen Bei Ihrem Fachhändler oder beim Miele Sie den Netzstecker aus der Steck- Kundendienst. dose. Bei Verwendung einer Akku- Elektrobürste ist diese ebenfalls aus- Welche Staubbeutel und Filter zuschalten. -
Seite 21: Wann Tausche Ich Den Staubbeutel Aus
Wartung Wann tausche ich den Staub- beutel aus? Wenn die Farbskala das Sichtfenster der Staubbeutel-Wechselanzeige ganz ausfüllt, müssen Sie den Staubbeutel austauschen. Staubbeutel sind Einwegartikel. Sie dürfen nicht mehrfach verwendet werden, da verstopfte Poren die Saugleistung reduzieren. Zur Prüfung Funktion der Staubbeutel-Wechsel- ^ Stecken Sie die Bodendüse auf. -
Seite 22: Wie Tausche Ich Den Staubbeutel Aus
Wartung Wie tausche ich den Staub- beutel aus? ^ Drücken Sie die Entriegelungstaste in der Griffmulde und klappen Sie den Staubraumdeckel bis zum Einrasten auf. ^ Greifen Sie in die Griffmulden der Halteplatte und ziehen Sie den Staubbeutel heraus. Beim Herausziehen schließt sich der Hygieneverschluss des Staubbeutels automatisch, so dass kein Staub ent- weichen kann. -
Seite 23: Wann Tausche Ich Den Abluftfilter Aus
Ist Ihr Staubsauger mit einem Abluftfil- ter SUPER air clean a ausgestattet, so ist das Leuchten der Abluftfilter-Wech- selanzeige bedeutungslos, da Sie die- sen Abluftfilter immer dann wechseln, wenn Sie eine neue Packung Miele Staubbeutel anbrechen. Die Anzeige erlischt, sobald Sie die Resettaste drü- cken. -
Seite 24: Wie Tausche Ich Den Abluftfilter Super Air Clean Aus
Wartung Wie tausche ich den Abluft- filter SUPER air clean aus? ^ Öffnen Sie den Staubraumdeckel. ^ Öffnen Sie das Filtergitter und neh- men Sie den verbrauchten Abluftfilter SUPER air clean an der sauberen Hy- gienefläche (Pfeil) heraus. ^ Legen Sie den neuen Abluftfilter SU- PER air clean ein. -
Seite 25: Wie Tausche Ich Die Abluftfilter Active Air Clean Und Active Hepa Aus
Wartung Wie tausche ich die Abluftfilter Active Air Clean und Active HEPA aus? ^ Öffnen Sie den Staubraumdeckel. ^ Entnehmen Sie den Abluftfilter. ^ Setzen Sie den neuen Abluftfilter ein. ^ Schließen Sie den Staubraumdeckel bis zum deutlichen Einrasten. Abluftfilter-Wechselanzeige (Reset- taste) zurücksetzen Wenn Ihr Staubsauger mit einer Abluft- filter-Wechselanzeige (Resettaste) aus-... -
Seite 26: Abluftfilter Umrüsten
Active HEPA ausgelegt. Nutzen Sie einen Abluftfilter SUPER air clean, so ist das Leuchten der Anzeige be- deutungslos, da Sie diesen Abluftfil- ter immer dann wechseln, wenn Sie eine neue Packung Miele Staubbeu- tel anbrechen. Die Anzeige erlischt, sobald Sie die Resettaste drücken. -
Seite 27: Wann Tausche Ich Den Motorschutzfilter Aus
Wartung Wann tausche ich den Motorschutzfilter aus? Immer dann, wenn Sie eine neue Pa- ckung Miele Staubbeutel anbrechen. In jeder neuen Packung Miele Staubbeu- tel liegt zusätzlich ein Motorschutzfilter. Wie tausche ich den Motorschutzfilter aus? ^ Öffnen Sie den Staubraumdeckel. -
Seite 28: Wann Tausche Ich Die Batterie Am Funkhandgriff Aus
Wartung Wann tausche ich die Batterie am Funkhandgriff aus? Ca. alle 18 Monate. Halten Sie dazu eine 3 V Batterie (Knopfzelle CR 2032) bereit. Ist die Batteriekapazität erschöpft oder keine Batterie eingelegt, so können Sie den Staubsauger weiter betreiben. ^ Schalten Sie dazu den Staubsauger über die Fußtaste Ein / Aus s ein. -
Seite 29: Wann Tausche Ich Die Fadenheber Aus
Drücken Sie die Rollenachse heraus und entnehmen Sie diese. c Entnehmen Sie die Laufrolle. Entfernen Sie anschließend Fäden und Haare, setzen Sie die Laufrolle wieder ein und verriegeln Sie die Rollenachse. Ersatzteile bekommen Sie beim Miele Fachhändler oder beim Miele Kunden- dienst. -
Seite 30: Pflege
Pflege Schalten Sie den Staubsauger vor jeder Reinigung aus und ziehen Sie den Netzstecker aus der Steck- dose. Bei Verwendung einer Akku- Elektrobürste ist diese ebenfalls aus- zuschalten. Staubsauger und Zubehörteile Den Staubsauger und alle Zubehörteile aus Kunststoff können Sie mit einem handelsüblichen Kunststoffreiniger pfle- gen. -
Seite 31: Störungen / Kundendienst
Sie ihn wieder einschalten und benutzen können. Kundendienst Sollten Sie den Kundendienst benöti- gen, so wenden Sie sich bitte an – Ihren Miele Fachhändler oder – den Miele Werkkundendienst. Die Telefonnummer des Werkkun- dendienstes finden Sie auf der Rückseite dieser Gebrauchsanwei-... -
Seite 32: Nachkaufbares Zubehör
Nachkaufbares Zubehör Einzelne Modelle sind bereits serienmä- ßig mit einem oder mehreren der fol- genden Zubehörteile ausgestattet. Akku-Elektrobürste ACCU NOVA Beachten Sie in erster Linie die Rei- nigungs- und Pflegeanweisung Ihres Bodenbelag-Herstellers. Die Akku-Elektrobürste wird von einem separaten Elektromotor angetrieben und ist so besonders geeignet zur in- tensiven Reinigung robuster textiler Bo- denbeläge. - Seite 33 Nachkaufbares Zubehör Turbobürste Beachten Sie in erster Linie die Rei- nigungs- und Pflegeanweisung Ihres Bodenbelag-Herstellers. Die Turbobürste ist besonders geeignet zum Saugbürsten kurzfloriger textiler Bodenbeläge. Sie wird vom Saugstrom des Staubsaugers angetrieben und ent- fernt so außer Staubpartikeln auch hart- näckig anhaftende Fäden, Haare und Fusseln.
- Seite 34 Nachkaufbares Zubehör Bodenbürste SBB 235-3 zum Absaugen strapazierfähiger Hart- böden, wie z. B. Fliesen und Steinbö- den. Bodenbürste Parkett Spezialbürste mit Naturborsten zum Absaugen kratzempfindlicher Hartbö- den, wie z. B. Parkett und Laminat. Zur Reinigung der langen Naturborsten bietet es sich an, diese bei Bedarf mit der Fugendüse abzusaugen.
- Seite 35 Nachkaufbares Zubehör Universalbürste zum Absaugen von Büchern, Regalbö- den und ähnlichem. Saugpinsel für Profilleisten, verzierte oder ge- schnitzte Gegenstände u. ä. Saugpinsel mit Naturborsten für besonders empfindliche Gegenstän- Heizkörperbürste (nur verwendbar in Verbindung mit der Fugendüse) zum Entstauben von Heizkörperrippen, schmalen Regalen oder Fugen.
- Seite 36 Nachkaufbares Zubehör Matratzendüse zum bequemen Absaugen von Matrat- zen und Polstermöbeln und deren Fu- gen. Fugendüse, 300 mm zum Aussaugen von Falten, Fugen und Ecken. Flexible Fugendüse SFD 20, 560 mm extra lange flexible Fugendüse zum Aussaugen schwer zugänglicher Stel- len.
- Seite 37 Nachkaufbares Zubehör Schlauchadapter zur Verlängerung des Saugschlauches um ca. 1,5 m. Der Schlauchadapter ist zwischen Handgriff und Saugschlauch einzuset- zen. MicroSet speziell für die Reinigung kleiner Ge- genstände und schwer zugänglicher Stellen (Stereoanlage, Tastatur, Modell- bau u. ä.). Zubehörset bestehend aus –...
- Seite 38 Nachkaufbares Zubehör Hygieneverschluss mit Aktivkohle vermindert den Austritt von Staub und Gerüchen, wenn Sie den Saugschlauch zum Transportieren und Aufbewahren abnehmen. Sie können den Hygieneverschluss während des Saugens am Saug- schlauch befestigen. Abluftfilter Active Air Clean Spezial-Aktivkohlefilter, der Gerüche aufnimmt, die durch den Schmutz im Staubbeutel entstehen.
- Seite 39 Die nachstehenden Ausführungen über Umfang der Garantie, Garantiefristen und die Anmeldung von Garantieansprüchen gelten für die Bundessrepublik Deutschland. Miele & Cie. räumt dem Käufer nach seiner Wahl zusätzlich zu den ihm gegen den Verkäufer zustehenden gesetzlichen Gewährleistungsansprüchen (Mängelansprüchen) einen Anspruch nach Maßgabe der nachfolgenden Garantieverpflichtung ein: I.
- Seite 40 2. Für alle anderen Geräte wird bei bestimmungsgemäßer Verwendung eine Garantiezeit von 24 Monaten gewährt. 3. Die Frist beginnt jeweils mit dem Tag der Übergabe, der von dem Miele Fachgeschäft auf der Garantiekarte vermerkt sein muss. Durch Ersatzteillieferungen oder Reparatur tritt keine Verlängerung der ursprünglichen Garantiezeit ein.
- Seite 41 III. Inhalt und Umfang der Garantie 1. Innerhalb der Garantiezeit auftretende Mängel beseitigt MIELE s.à r.l. kostenlos - entweder durch Instandsetzung oder Ersatz der betreffenden Teile. Ausgewechselte Teile werden Eigentum von Miele s.à r.l. Die Garantie deckt die Kosten von Material, Anfahrt und Arbeitszeit.
- Seite 42 Um in den Genuss der Garantie zu kommen, muss der Kaufbeleg mit Kauf- oder Lieferdatum zurückgeschickt werden. Der Endgebraucher kann dieses Datum bei Miele eintragen lassen durch eine korrekt ausgefüllte Angabe des Inbetriebnahmedatums, die entweder per Post oder per Internet unter der Adresse: www.miele.lu zugeschickt werden kann.
-
Seite 43: Garantiekarte
Garantiekarte Gerätetyp Fabrikationsnummer Das oben bezeichnete Miele-Erzeugnis ist von einwandfreier Qualität und zweck- mäßiger Konstruktion. Miele verpflichtet sich, Material- oder Fabrikationsfehler im Rahmen der Garantiebedingungen kostenlos zu beheben. Geliefert / in Betrieb genommen am: Geliefert / in Betrieb genommen durch: Firma Unterschrift des Fachhändlers... - Seite 44 Änderungen vorbehalten / (S4210-S4781) - 1707 M.-Nr. 06 885 911 / 05...
