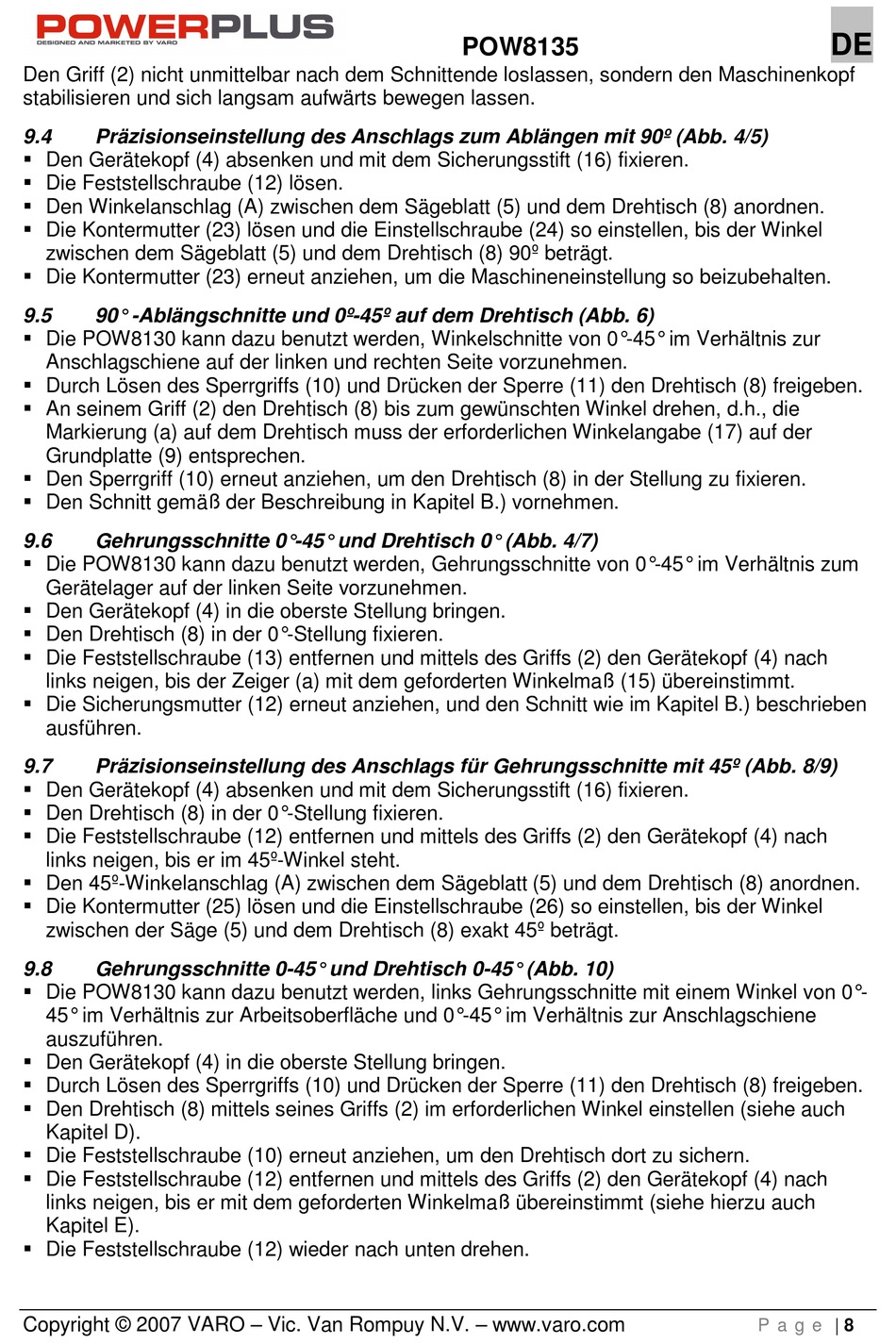

Den Griff (2) nicht unmittelbar nach dem Schnittende loslassen, sondern den Maschinenkopf
stabilisieren und sich langsam aufwärts bewegen lassen.
9.4
Präzisionseinstellung des Anschlags zum Ablängen mit 90º (Abb. 4/5)
§ Den Gerätekopf (4) absenken und mit dem Sicherungsstift (16) fixieren.
§ Die Feststellschraube (12) lösen.
§ Den Winkelanschlag (A) zwischen dem Sägeblatt (5) und dem Drehtisch (8) anordnen.
§ Die Kontermutter (23) lösen und die Einstellschraube (24) so einstellen, bis der Winkel
zwischen dem Sägeblatt (5) und dem Drehtisch (8) 90º beträgt.
§ Die Kontermutter (23) erneut anziehen, um die Maschineneinstellung so beizubehalten.
9.5
90° -Ablängschnitte und 0º-45º auf dem Drehtisch (Abb. 6)
§ Die POW8130 kann dazu benutzt werden, Winkelschnitte von 0°-45° im Verhältnis zur
Anschlagschiene auf der linken und rechten Seite vorzunehmen.
§ Durch Lösen des Sperrgriffs (10) und Drücken der Sperre (11) den Drehtisch (8) freigeben.
§ An seinem Griff (2) den Drehtisch (8) bis zum gewünschten Winkel drehen, d.h., die
Markierung (a) auf dem Drehtisch muss der erforderlichen Winkelangabe (17) auf der
Grundplatte (9) entsprechen.
§ Den Sperrgriff (10) erneut anziehen, um den Drehtisch (8) in der Stellung zu fixieren.
§ Den Schnitt gemäß der Beschreibung in Kapitel B.) vornehmen.
9.6
Gehrungsschnitte 0°-45° und Drehtisch 0° (Abb. 4/7)
§ Die POW8130 kann dazu benutzt werden, Gehrungsschnitte von 0°-45° im Verhältnis zum
Gerätelager auf der linken Seite vorzunehmen.
§ Den Gerätekopf (4) in die oberste Stellung bringen.
§ Den Drehtisch (8) in der 0°-Stellung fixieren.
§ Die Feststellschraube (13) entfernen und mittels des Griffs (2) den Gerätekopf (4) nach
links neigen, bis der Zeiger (a) mit dem geforderten Winkelmaß (15) übereinstimmt.
§ Die Sicherungsmutter (12) erneut anziehen, und den Schnitt wie im Kapitel B.) beschrieben
ausführen.
9.7
Präzisionseinstellung des Anschlags für Gehrungsschnitte mit 45º (Abb. 8/9)
§ Den Gerätekopf (4) absenken und mit dem Sicherungsstift (16) fixieren.
§ Den Drehtisch (8) in der 0°-Stellung fixieren.
§ Die Feststellschraube (12) entfernen und mittels des Griffs (2) den Gerätekopf (4) nach
links neigen, bis er im 45º-Winkel steht.
§ Den 45º-Winkelanschlag (A) zwischen dem Sägeblatt (5) und dem Drehtisch (8) anordnen.
§ Die Kontermutter (25) lösen und die Einstellschraube (26) so einstellen, bis der Winkel
zwischen der Säge (5) und dem Drehtisch (8) exakt 45º beträgt.
9.8
Gehrungsschnitte 0-45° und Drehtisch 0-45° (Abb. 10)
§ Die POW8130 kann dazu benutzt werden, links Gehrungsschnitte mit einem Winkel von 0°-
45° im Verhältnis zur Arbeitsoberfläche und 0°-45° im Verhältnis zur Anschlagschiene
auszuführen.
§ Den Gerätekopf (4) in die oberste Stellung bringen.
§ Durch Lösen des Sperrgriffs (10) und Drücken der Sperre (11) den Drehtisch (8) freigeben.
§ Den Drehtisch (8) mittels seines Griffs (2) im erforderlichen Winkel einstellen (siehe auch
Kapitel D).
§ Die Feststellschraube (10) erneut anziehen, um den Drehtisch dort zu sichern.
§ Die Feststellschraube (12) entfernen und mittels des Griffs (2) den Gerätekopf (4) nach
links neigen, bis er mit dem geforderten Winkelmaß übereinstimmt (siehe hierzu auch
Kapitel E).
§ Die Feststellschraube (12) wieder nach unten drehen.
