Inhaltsverzeichnis
Werbung
Quicklinks
1
EINSATZBEREICH ......................................................................... 3
2
BESCHREIBUNG DER TEILE........................................................ 3
3
VERZEICHNIS DES VERPACKUNGSINHALTS ........................... 3
4
ERKLÄRUNG DER SYMBOLE ...................................................... 4
5
DER KORREKTE EINSATZ IHRER POW8135.............................. 4
6
ELEKTROWERKZEUGE ................................................................ 5
6.1
Arbeitsplatz ............................................................................................................5
6.2
Elektrische Sicherheit ...........................................................................................5
6.3
Sicherheit von Personen.......................................................................................5
6.4
Der Gebrauch und die Pflege von Elektrowerkzeugen........................................6
6.5
Service....................................................................................................................6
7
ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR LASER............... 6
8
9
MONTAGE....................................................................................... 7
9.1
Aufstellung der Säge (Abb. 1 / 3/12) .....................................................................7
9.2
Einstellung der Säge (Abb. 1/2) ............................................................................7
9.3
90° -Ablängschnitte und 0º auf dem Drehtisch (Abb. 1) ......................................7
9.4
9.5
90° -Ablängschnitte und 0º-45º auf dem Drehtisch (Abb. 6)................................8
9.6
Gehrungsschnitte 0°-45° und Drehtisch 0° (Abb. 4/7) .........................................8
9.7
9.8
Gehrungsschnitte 0-45° und Drehtisch 0-45° (Abb. 10).......................................8
10
STAUBSACK (ABB. 2) ................................................................... 9
11
SÄGEBLATT AUSTAUSCHEN (ABB. 5/11).................................. 9
12
HILFSGITTERFUNKTION (ABB. 14) ............................................. 9
13
LASERFUNKTION (ABB. 12)......................................................... 9
14
REINIGUNG UND WARTUNG........................................................ 9
14.1
Wartung..................................................................................................................9
14.2
Kundendienst.........................................................................................................9
Copyright © 2007 VARO - Vic. Van Rompuy N.V. - www.varo.com
POW8135
DE
P a g e
| 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Powerplus POW8135
Inhaltszusammenfassung für Powerplus POW8135
-
Seite 1: Inhaltsverzeichnis
POW8135 EINSATZBEREICH ................. 3 BESCHREIBUNG DER TEILE............3 VERZEICHNIS DES VERPACKUNGSINHALTS ......3 ERKLÄRUNG DER SYMBOLE ............4 DER KORREKTE EINSATZ IHRER POW8135......4 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE ..............5 Arbeitsplatz ......................5 Elektrische Sicherheit ...................5 Sicherheit von Personen..................5 Der Gebrauch und die Pflege von Elektrowerkzeugen........6 Service........................6... - Seite 2 POW8135 TECHNISCHE DATEN ..............10 SCHALLEMISSIONSWERTE ............10 GARANTIE ..................10 UMWELT ..................11 KONFORMITÄTSERKLÄRUNG........... 11 Copyright © 2007 VARO – Vic. Van Rompuy N.V. – www.varo.com P a g e...
-
Seite 3: Einsatzbereich

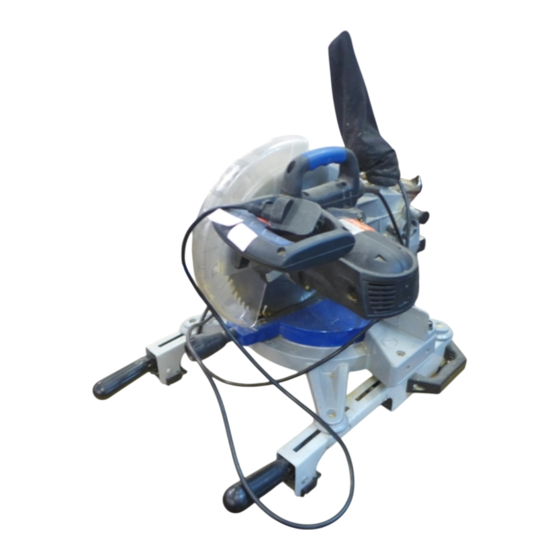

POW8135 1600W-GEHRUNGSSÄGE POW8135 1 EINSATZBEREICH Die Laser-Ablängsäge wurde dazu entworfen, Holz und Kunststoff mit der für das Gerät angemessenen Größe durchzusägen. Das Gerät soll nicht zum Brennholzsägen eingesetzt werden. Es ist für den gewerblichen Gebrauch ungeeignet. WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. -
Seite 4: Erklärung Der Symbole
Laserklasse 2 Übereinstimmung mit den jeweils maßgeblichen EU- Sicherheitsrichtlinien 5 DER KORREKTE EINSATZ IHRER POW8135 Die Laser-Ablängsäge wurde dazu entworfen, Holz und Kunststoff mit der für das Gerät angemessenen Größe durchzusägen. Das Gerät soll nicht zum Brennholzsägen eingesetzt werden. Das Gerät soll nur zum beschriebenen Zweck verwendet werden. -
Seite 5: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
POW8135 6 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen können einen Stromschlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen zur späteren Einsicht auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug"... -
Seite 6: Der Gebrauch Und Die Pflege Von Elektrowerkzeugen
POW8135 Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. § Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. -
Seite 7: Zusätzliche Sicherheitshinweise Für Batterien
POW8135 8 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR BATTERIEN § Bei der Erneuerung von Batterien immer den kompletten Satz erneuern. Verwenden Sie keine alten Batterien zusammen mit neuen. § Vermeiden Sie ein Kurzschließen der Batterien. § Bewahren Sie die Batterien nicht an Orten auf, an denen die Temperatur einen Wert von 50 °C überschreiten kann, z.B. -
Seite 8: Präzisionseinstellung Des Anschlags Zum Ablängen Mit 90º (Abb. 4/5)
POW8135 Den Griff (2) nicht unmittelbar nach dem Schnittende loslassen, sondern den Maschinenkopf stabilisieren und sich langsam aufwärts bewegen lassen. Präzisionseinstellung des Anschlags zum Ablängen mit 90º (Abb. 4/5) § Den Gerätekopf (4) absenken und mit dem Sicherungsstift (16) fixieren. -
Seite 9: Staubsack (Abb. 2)
POW8135 10 STAUBSACK (ABB. 2) Die Säge ist mit einem Sack (14) zur Aufnahme von Sägestaub- und –spänen ausgerüstet. Sie können den Sägestaubsack (14) nach hinten herausziehen, wenn beide Klemmen (27) gleichzeitig gedrückt werden. Um den Sack zu leeren, den Reißverschluss unten öffnen. -
Seite 10: Technische Daten
POW8135 15 TECHNISCHE DATEN Stromstärke 230 V~ 50 Hz Ausgangsleistung 1600W Betriebsmodus Leerlauf n0 4800 min-1 Sägeblatt mit Hartmetallplättchen 255 x 25.4 x 2.8 mm Anzahl der Zähne Neigungsbereich -45° / 0° / +60° Gehrungsschnitte 0° bis 45º links Schnittbreite bei 90°... -
Seite 11: Umwelt
POW8135 18 UMWELT Werfen Sie Ihr Elektrowerkzeug nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise. Sie dürfen es nicht in den normalen Hausmüll geben, sondern Sie müssen es in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler...
