1
EINSATZBEREICH ............................................................................ 3
2
BESCHREIBUNG DER TEILE (ABB. A) ........................................... 3
3
VERZEICHNIS DES VERPACKUNGSINHALTS .............................. 3
4
ERKLÄRUNG DER SYMBOLE ......................................................... 4
5
ELEKTROWERKZEUGE ................................................................... 4
5.1
Arbeitsplatz ............................................................................................................... 4
5.2
Elektrische Sicherheit ............................................................................................... 5
5.3
Sicherheit von Personen .......................................................................................... 5
5.4
Der Gebrauch und die Pflege von Elektrowerkzeugen ........................................... 6
5.5
Wartung ..................................................................................................................... 6
6
SICHERHEITSVORRICHTUNGEN ................................................... 6
6.1
Spaltkeil (Abb. 1) ....................................................................................................... 6
6.2
Sägeblattschutz......................................................................................................... 6
6.3
Schubstock (Abb. 2) ................................................................................................. 6
7
AUSPACKEN UND MONTAGE ........................................................ 7
7.1
Montage ..................................................................................................................... 7
7.2
Parallelanschlag montieren (Abb. 4) ........................................................................ 7
7.3
Winkelanschlag montieren (Abb. 5) ......................................................................... 7
7.4
Sägeblattschutz montieren ....................................................................................... 8
7.5
Absaugung montieren .............................................................................................. 8
8
HINWEISE ZUR BEDIENUNG ........................................................... 9
8.1
Überprüfungen vor der Inbetriebnahme .................................................................. 9
8.2
Bedienelemente......................................................................................................... 9
8.2.1
Ein-/Aus-Schalter ........................................................................................................ 9
8.2.2
Überlastungsschutz (15) ............................................................................................. 9
8.2.3
Sägewinkel (Winkelanschlag) ...................................................................................... 9
8.2.4
Handkurbel für die Höheneinstellung ........................................................................... 9
8.3
Anschläge für das Werkstück ................................................................................ 10
8.3.1
Winkelanschlag ......................................................................................................... 10
8.3.2
Gehrungsschnitte (Abb. 6) ........................................................................................ 10
Copyright © 2014 VARO
POW8561
S e i t e
| 1
DE
www.varo.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Powerplus POW8561
Inhaltszusammenfassung für Powerplus POW8561
-
Seite 1: Inhaltsverzeichnis
POW8561 EINSATZBEREICH ................3 BESCHREIBUNG DER TEILE (ABB. A) ........... 3 VERZEICHNIS DES VERPACKUNGSINHALTS ......3 ERKLÄRUNG DER SYMBOLE ............4 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE ..............4 Arbeitsplatz ....................... 4 Elektrische Sicherheit ....................5 Sicherheit von Personen ..................5 Der Gebrauch und die Pflege von Elektrowerkzeugen ........... 6 Wartung ........................ - Seite 2 POW8561 8.3.3 Stopp des Parallelanschlags einrichten ..............10 8.3.4 Parallelanschlag ......................10 Schneidhöhe einstellen (Abb. 7) ................10 Schneidwinkel des Sägeblatts einstellen (Abb. 7) ..........11 Sägen ........................11 WARTUNG UND PFLEGE ............... 12 Tabelle für Reinigung und Wartung ............... 12 Gerät reinigen ......................
-
Seite 3: Einsatzbereich

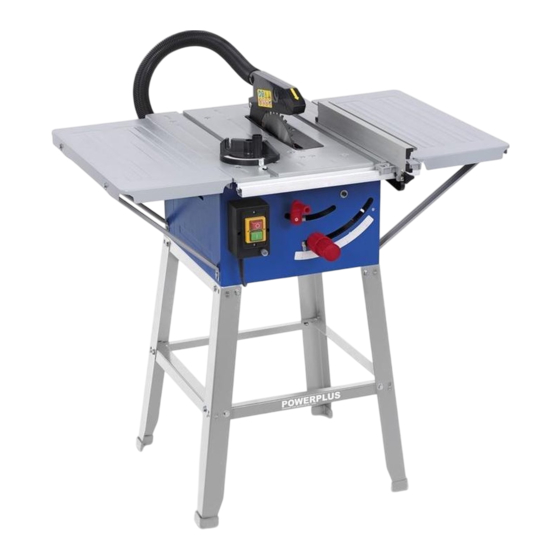

POW8561 TISCHKREISSÄGE 1800W POW8561 1 EINSATZBEREICH Dieses Gerät ist zum Spalten und Schneiden von Holz, laminiertem Holz, Spanplatten, Sperrholz und anderen Materialien aus Holz bestimmt. Runde Elemente dürfen nicht gesägt werden, weil diese durch die Drehung des Sägeblatts ins Rollen gebracht werden können. Es dürfen also nur Materialien verarbeitet werden, für die das spezielle Sägeblatt ausgelegt ist. -
Seite 4: Erklärung Der Symbole
POW8561 Befestigungsmaterial (Schrauben, Bedienungsanleitung Muttern usw.) Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler. 4 ERKLÄRUNG DER SYMBOLE In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet: WARNHINWEIS: Verletzungsgefahr oder Vor Gebrauch mögliche Beschädigung des Bedienungsanleitung lesen. -
Seite 5: Elektrische Sicherheit
POW8561 Elektrische Sicherheit Die auf dem Typenschild angegebene Voltzahl muss der tatsächlichen Versorgungsspannung (Volt) entsprechen. Der Netzstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags. -
Seite 6: Der Gebrauch Und Die Pflege Von Elektrowerkzeugen
POW8561 Der Gebrauch und die Pflege von Elektrowerkzeugen Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür geeignete Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. -
Seite 7: Auspacken Und Montage
POW8561 7 AUSPACKEN UND MONTAGE Nehmen Sie das Gerät mit allen Teilen aus der Verpackung, und überprüfen Sie die Lieferung auf Vollständigkeit. Hinweis: Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler. Montage Den Untertisch (12), die Tischerweitungen und den Tischauszug montieren. -
Seite 8: Sägeblattschutz Montieren
POW8561 Die Gleitführung (D) des Winkelanschlags in die vorgesehene Aufnahme auf der Tischfläche drücken. HINWEIS: Ob die Stoppplatte (A) mit der langen Seite nach oben oder nach unten eingesetzt wird, ist von der Höhe des Werkstücks abhängig. Rechtshänder werden den Winkelanschlag bevorzugt in die linke Aufnahme der Tischfläche einsetzen. -
Seite 9: Hinweise Zur Bedienung
POW8561 8 HINWEISE ZUR BEDIENUNG WARNHINWEIS: Verletzungsgefahr! Bei einem Funktionsfehler immer sofort die ROTE Taste 0 des Ein-/Aus-Schalters betätigen, und das Gerät von der Stromversorgung trennen. Überprüfungen vor der Inbetriebnahme WARNHINWEIS: Verletzungsgefahr! Das Gerät darf nur in Betrieb genommen werden, wenn es ordnungsgemäß montiert wurde und keine Fehler oder Mängel aufweist. -
Seite 10: Anschläge Für Das Werkstück
POW8561 Anschläge für das Werkstück 8.3.1 Winkelanschlag Dieser Anschlag kann bis auf 120 mm für das Gehrungssägen eingestellt werden. WARNHINWEIS: Verletzungsgefahr! Den Anschlag (A) nicht zu dicht an das Sägeblatt schieben. Der Abstand zwischen dem Anschlag (A) und dem Sägeblatt muss ca. 2 cm betragen. -
Seite 11: Schneidwinkel Des Sägeblatts Einstellen (Abb. 7)
POW8561 Schneidwinkel des Sägeblatts einstellen (Abb. 7) WARNHINWEIS: Verletzungsgefahr! Im Einstellbereich befindliche Körperteile oder Gegenstände können vom drehenden Sägeblatt eingefangen werden! Deshalb darf der Schneidwinkel nur eingestellt werden, wenn das Sägeblatt absolut still steht. Die Winkeleinstellung (B) des Sägeblatts durch Lösen der Verriegelung (C) öffnen. -
Seite 12: Wartung Und Pflege
POW8561 9 WARTUNG UND PFLEGE Tabelle für Reinigung und Wartung Vor jeder Benutzung des Geräts WAS? WIE? Überprüfen, dass das Sägeblatt richtig Sägeblatt auswechseln eingesetzt und befestigt ist. Den Sägeblattschutz auf Holzspäne und Holzspäne, Holzsplitter und Sägespäne mit Holzsplitter und auf Sägespäne prüfen. -
Seite 13: Sägeblatt Einsetzen Und Auswechseln
POW8561 9.3.1 Sägeblatt einsetzen und auswechseln WARNHINWEIS! Das Gerät vorher von der Stromversorgung trennen. WARNHINWEIS! Dafür sorgen, dass das Gehäuse der Säge gut ausgeleuchtet ist. Die beiden Schrauben des Tischeinsatzes entfernen. Den Tischeinsatz herausnehmen. Die Kurbel zur Höheneinstellung nach links drehen, bis das Sägeblatt seine höchste Stellung erreicht hat. -
Seite 14: Technische Daten
Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind. Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden. Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90 ... -
Seite 15: Umwelt
POW8561 Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. -
Seite 16: Konformitätserklärung
POW8561 15 KONFORMITÄTSERKLÄRUNG Hiermit erklären wir, VARO N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät Bezeichnung des Geräts: Tischkreissäge Marke: POWERplus Modell-Nr.: POW8561 den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht.
