15. Einlegen, Entfernen und Wechseln des Filaments

a) Einlegen des Filaments - mechanischer Teil

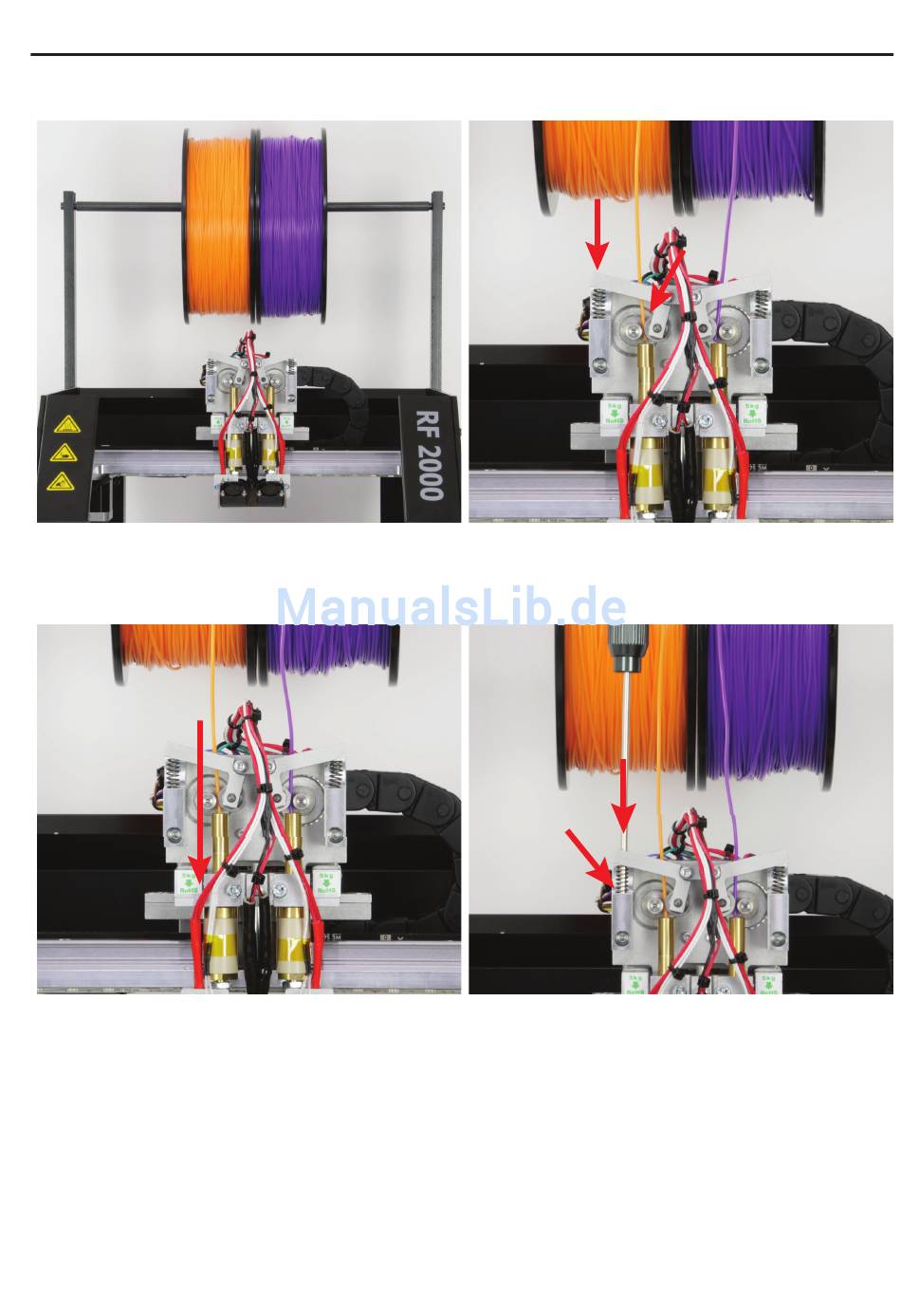

Stecken Sie die Filament-Rollen auf die Welle des Filament-Halters.
Die Filament-Rollen müssen frei beweglich sein.
Schieben Sie das Filament am Vorschubmotor vorbei bis zum An-
schlag in den Extruder ein.
Das Filament muss möglichst in einer geraden Linie von oben zwi-
schen Vorschubmotor und Kugellager in die Bohrung am Extruder
geführt werden.
Wenn Sie am Filament ziehen oder schieben, muss sich der Vor-
schubmotor ohne Schlupf oder Verklemmen drehen können.
Schalten Sie dann den Drucker ein und fahren die Druckplatte mit der Pfeiltaste „unten" (3), manuell soweit nach unten, damit das Filament
gut austreten kann.
42
Drücken Sie außen auf die Kugellagerhalterung und führen Sie dabei
das Filament durch die Kugellagerhalterung hindurch ein.
Zum Einstellen des Anpressdrucks der Kugellager führen Sie einen
Innensechskantschlüssel mit 3 mm durch das äußere Loch der Ku-
gellagerhalterung und durch die Feder hindurch, in die Feder-Halte-
rung ein.
Drehen Sie die Schraube in der Federhalterung nach links, wird die
Schraube weiter eingedreht und die Feder entspannt sich. Drehen
Sie nach rechts, wird die Schraube weiter herausgedreht und die Fe-
der wird mehr gespannt.
