Renkforce RF2000 Bedienungsanleitung Seite 16

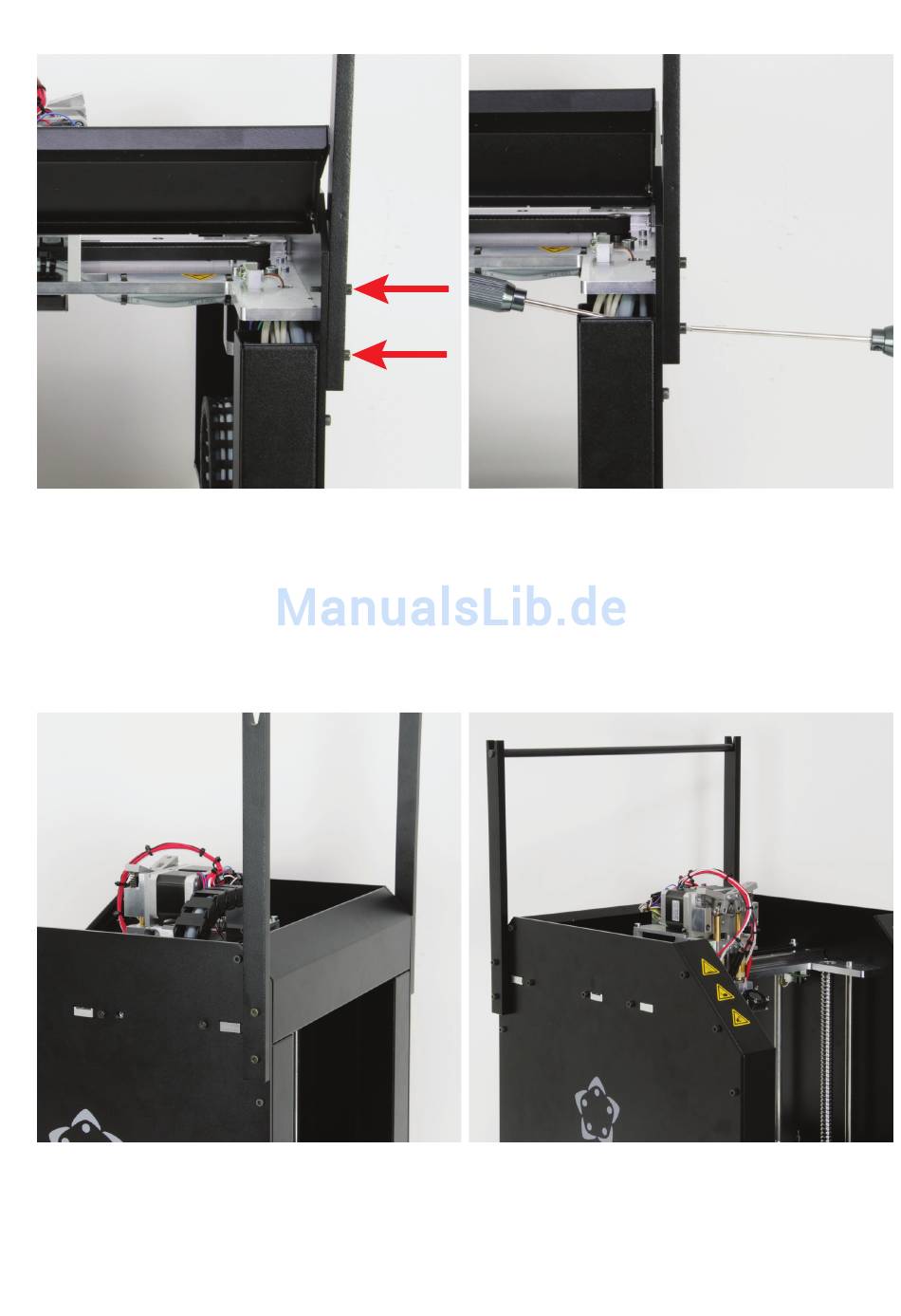

Klappen Sie die rückseitige Kopfblende nach oben, damit Sie Zugang
zur unteren Befestigungsschraube des rechten Filament-Halters (aus
der Rückansicht) bekommen.
Stecken Sie in beide Montagelöcher je eine Zylinderkopfschraube.
Entfernen Sie die Sicherungsschraube und klappen Sie die rücksei-
tige Kopfblende wieder nach unten.
Montieren Sie im Anschluss zuerst die zuvor wieder entfernte Siche-
rungsschraube im Montageloch und danach den Filament-Halter auf
der linken Seite (aus der Rückansicht).
16
Die obere Schraube befestigen Sie mit einer Mutter M4 handfest. Sie
dient momentan lediglich zur Sicherung.
Befestigen Sie die untere Halte-Schraube des Filament-Halters und
ziehen diese auch gleich fest.
Am einfachsten montieren Sie die Mutter mit einem Finger und zie-
hen Sie anschließend mit einem Außensechskant-Steckschlüssel
fest.
Zum Abschluss legen Sie die Welle für den Filament-Halter oben in
die Führungen ein.
