MC Crypt DM-7D Bedienungsanleitung

DM-7D Drum Mikrofon-Set
Best.-Nr. 31 23 78
1. Bestimmungsgemäße Verwendung
Das Produkt dient zur Tonabnahme am Schlagzeug. Das Mikrofon-Set besteht aus 5 dynamischen Mikrofonen und 2
Kondensator-Mikrofonen. Die Mikrofone dienen zur Umwandlung von akustischen Signalen (Schallwellen) in elektrische Signale.
Das Mikrofon-Set wird mit entsprechenden abgeschirmten Mikrofonleitungen mit XLR-Anschluss (nicht im Lieferumfang) an ein
Mischpult angeschlossen.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und
Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das
Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine
unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie
sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der
Bedienungsanleitung an dritte Personen weiter.
2. Lieferumfang

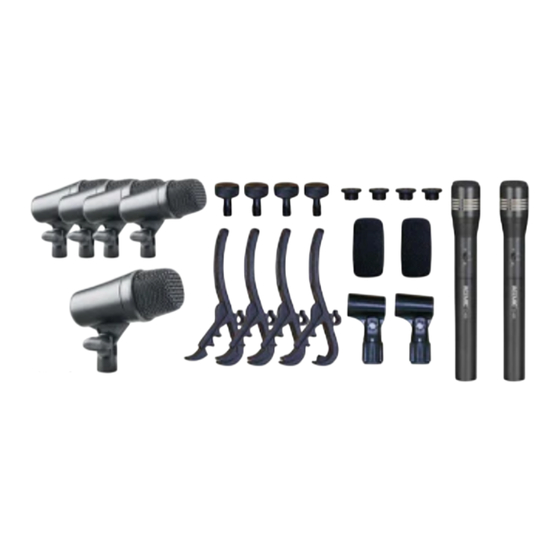

• 2 x CM-30 inkl. Windschutz (für Becken)
• 4 x TDM-3 (für Toms & Snare)
• 1 x BDM-3 (für Bass Drum)
• 4 x Befestigungsklammer
• 2 x 3/8" Gewinde
• Alu-Koffer
• Bedienungsanleitung
3. Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die
Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung
in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/
Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
Personen / Produkt
• Richten Sie das Mikrofon nicht auf die Lautsprecher. Dies führt zu einer Rückkopplung, die die Lautsprecher und das Mikrofon
beschädigen kann.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug
werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit,
Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter
Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es
beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt
angeschlossen wird.
Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes
haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt
durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren
technischen Kundendienst oder an andere Fachleute.
4. Mikrofone aufstellen/positionieren
Die Mikrofone verfügen über Halterungen mit 5/8-Gewinde. Außderdem sind zwei 3/8-Reduziergewinde im Set
enthalten. Dadurch passen die Mikrofone auf alle gängigen Mikrofonstative.
CM-30 Kondensator-Mikrofone
Die Kondensator-Mikrofone eigenen sich vor allem für die Tonabnahme der Becken. Bringen Sie die Overheadmikrofone im
geeigneten Abstand zu den Becken an entsprechnenden Halterungen an. Stülpen Sie jeweils einen Windschutz über beide
Kondensator-Mikrofone.
TDM-3 Tabour-Mikrofone
Die Tabour-Mikrofone eignen sich für die Tonabnahme der Toms und der Snaredrum. Befestigen Sie je ein Mikrofon mit Hilfe
der Mikrofonklammern an der Oberseite der Toms und/oder der Snaredrum. Je mehr die Mikrofone Richtung Mitte des Fells
ausgerichtet werden, desto weicher und voluminöser wird der Ton.
Da der Ton der Snaredrum maßgeblich vom Snareteppich beeinflußt wird, empfiehlt sich die Snaredrum-
Tonabnahme mit zwei Mikrofonen, die ober- und unterhalb der Snaredrum angebracht werden. Klemmen Sie
eins der Mikrofone mit Hilfe der Mikrofonklammer am rechten und eins am linken Rand der Snaredrum an. Die
Tonabnahme mit zwei Mikrofonen erfordert meist eine Justierung am Mischpult.
Beachten Sie die Bedienungsanleitung Ihres Mischpultes.
BDM-3 Bass Drum Mikrofon
Das Bass Drum Mikrofon eignet sich zur Abnahme der Basedrum. Befestigen Sie das Mikrofon auf einem geeigneten Stativ und
positionieren Sie es 10 bis 20 cm von der Basedrum entfernt.
5. Inbetriebnahme
Version 08/12
Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Mikrofons oder des
angeschlossenen Audiogerätes führen können, darf das Produkt nur an geeignete Mikrofoneingänge
angeschlossen werden.
Benutzen Sie zum Anschluss des Mikrofons nur eine hierfür geeignete, abgeschirmte Mikrofonleitung. Bei
Verwendung anderer Kabel können Störungen auftreten.
1. Schalten Sie Ihr Mischpult, an das die Mikrofone angeschlossen werden, aus.
2. Verbinden Sie die XLR-Eingänge der Mikrofonleitungen mit den Steckern der Mikrofone.
3. Verbinden Sie die XLR-Stecker der Mikrofonleitungen mit Ihrem Mischpult.
4. Regeln Sie die Lautstärke Ihres Mischpults herunter.
5. Schalten Sie Ihr Mischpult ein.
6. Schalten Sie die Phantomspeisung von 9 – 52 V für die beiden Kondensator-Mikrofone ein.
7. Passen Sie die Lautstärke und die Empfindlichkeit an.
8. Schalten Sie nach dem Gebrauch das Mischpult aus und trennen Sie das Mikrofon-Set vom Mischpult.
9. Lagern Sie die Mikrofone immer in dem Koffer.
6. Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

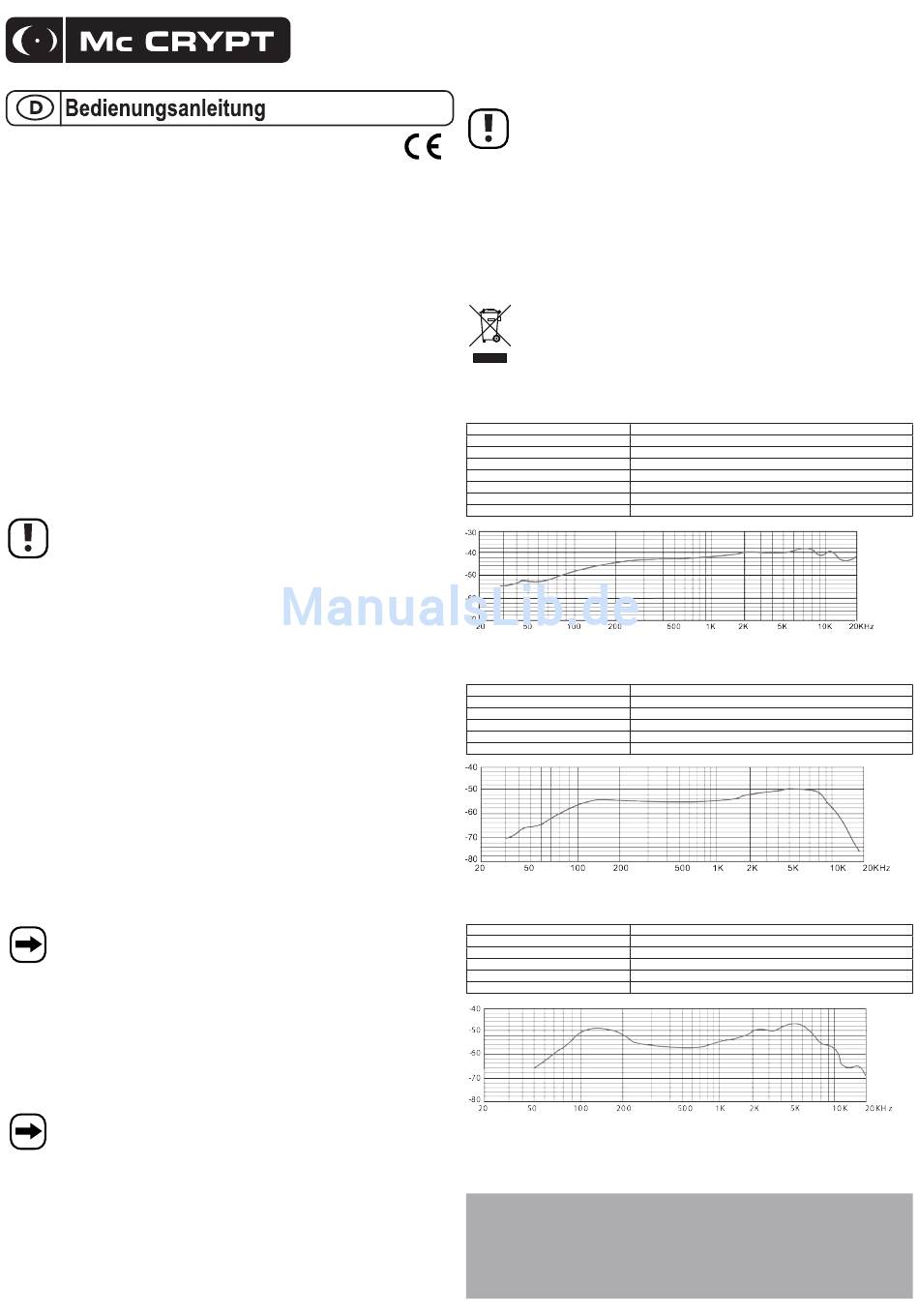

7. Technische Daten
CM-30 Kondensator-Mikrofon
Phantomspeisung:
Frequenzbereich:
Empfindlichkeit:
Impedanz:
Richtcharakteristik:
SPL max.:
Abmessungen (Ø x L):
Gewicht:
TDM-3 Tabour-Mikrofon
Frequenzbereich:
Empfindlichkeit:
Impedanz:
Richtcharakteristik:
Abmessungen (L x B x H):
Gewicht:
BDM-3 Bass Drum Mikrofon
Frequenzbereich:
Empfindlichkeit:
Impedanz:
Richtcharakteristik:
Abmessungen (L x B x H):
Gewicht:
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau.
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die
Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderungen in Technik und Ausstattung vorbehalten.
© 2012 by Conrad Electronic SE.
