MC Crypt SU-18 Bedienungsanleitung

SU-18 USB-Studio-Mikrofon
Best.-Nr. 30 45 07
1. Bestimmungsgemäße Verwendung
Das Mikrofon dient zur Umwandlung von akustischen Signalen (Schallwellen) in elektrische
Signale. Das Mikrofon eignet sich für den Anschluss an den USB-Port eines Computers. Mit dem
beiliegenden Stativ lässt sich das Mikrofon aufstellen. Das Mikrofon verfügt über eine Status-
LED und einen integrierten Lautstärkeregler.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder
Verändern des Produktes nicht gestattet. Eine andere Verwendung als oben beschrieben ist nicht
erlaubt und kann zur Beschädigung des Produkts führen. Darüber hinaus ist dies mit Gefahren,
wie z. B. Kurzschluss, Brand, Stromschlag usw. verbunden. Lesen Sie die Bedienungsanleitung
genau durch und bewahren Sie diese für späteres Nachschlagen auf.
2. Lieferumfang
• USB-Mikrofon
• USB-Kabel
• Stativ
• Bedienungsanleitung
3. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht
werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen
wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.
Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser
Bedienungsanleitung durch das Ausrufezeichen gekennzeichnet.
Personensicherheit
• Das Produkt ist kein Spielzeug und sollte von Kindern ferngehalten werden!
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, es könnte für Kinder zu einem
gefährlichen Spielzeug werden.
Produktsicherheit
• Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Mikrofons
führen können, darf das Produkt nur an den USB-Eingang eines Computers angeschlossen
werden. Beachten Sie hierzu auch die Anschlusswerte in den „Technischen Daten".
• Richten Sie das Mikrofon niemals auf den Schallaustritt von Lautsprechern, da es ansonsten
zu Rückkopplungen kommen kann, die die Lautsprecher und den angeschlossenen
Verstärker beschädigen können.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte,
die an das Gerät angeschlossen werden.
• Das Produkt darf keinem starken mechanischen Druck ausgesetzt werden.
• Das Produkt darf keinen elektromagnetischen Feldern, extremen Temperaturen, direktem
Sonnenlicht, starken Vibrationen oder Feuchtigkeit ausgesetzt werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
Sonstiges
• Wartung, Anpassungs- und Reparaturarbeiten dürfen nur von einem Fachmann bzw. einer
Fachwerkstatt durchgeführt werden.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden,
so wenden Sie sich bitte an unseren technischen Kundendienst oder andere Fachleute.
4. Inbetriebnahme
1. Regeln Sie die Lautstärke Ihres Computers herunter.
2. Drehen Sie den Lautstärkeregler am Mikrofon komplett nach links.
3. Verbinden Sie den USB-Mini-Stecker des USB-Kabels mit dem passenden Anschluss auf der
Unterseite des Mikrofons. Verbinden Sie den USB-A-Stecker des USB-Kabels mit einem freien
USB-Anschluss Ihres Computers.
4. Das Mikrofon ist automatisch eingeschaltet. Die grüne LED neben dem Lautstärkeregler
leuchtet, sobald das Mikrofon mit einem Computer verbunden ist.
5. Wählen Sie in Ihrem Betriebssystem das Mikrofon als Audio-Eingangsquelle aus.
6. Sprechen Sie in das Mikrofon und regeln Sie die Lautstärke über Ihren Computer und über
den Lautstärkeregler am Mikrofon.
7. Trennen Sie das Mikrofon vom Computer, indem Sie den USB-Stecker aus dem Computer
oder aus dem Mikrofon ziehen.
Benutzen Sie bei Bedarf das beiliegende Stativ. Klappen Sie dazu die drei Standbeine
aus und stecken Sie das Mikrofon in die Halterung des Stativs. Die Halterung ist um
ca. 170º schwenkbar.
5. Reinigung
Version 08/09
Verwenden Sie zum Reinigen keine Reinigungsmittel, die Kohlenstoffe, Benzin,
Alkohol oder ähnliche Stoffe enthalten. Dadurch könnten die Oberflächen des
Geräts beschädigt werden. Außerdem sind die Dämpfe gesundheitsschädlich
und explosiv.
Verwenden Sie zur Reinigung keine Gegenstände mit scharfen Kanten wie zum
Beispiel Schraubenzieher oder Metallbürsten.
Entfernen Sie Staub mit Hilfe eines Staubsaugers und eines weichen, sauberen Pinsels. Sie
können auch ein weiches, trockenes und flusenfreies Tuch verwenden, um das Gehäuse des
Mikrofons zu reinigen.
6. Entsorgung
Im Interesse unserer Umwelt und um die verwendeten Rohstoffe möglichst vollständig
zu recyclen, ist der Verbraucher aufgefordert, gebrauchte und defekte Geräte zu den
öffentlichen Sammelstellen für Elektroschrott zu bringen.
Das Zeichen der durchgestrichenen Mülltonne mit Rädern bedeutet, dass dieses
Produkt an einer Sammelstelle für Elektronikschrott abgegeben werden muss.
7. Technische Daten
Geeignet für: Windows ® 98SE / ME / XP SP2 / Vista™
Mac OS X
Hardware-Voraussetzungen: Prozessor: ab Pentium II
Arbeitsspeicher: mind. 128 MB RAM
Festplatte: mind. 20 MB freier Speicherplatz
USB-Standard: 2.0 / 1.1
Frequenzbereich*: 50 Hz bis 16000 Hz
Empfindlichkeit: -40 dB ± 3 dB
Impedanz: 680 Ω
Signal/Rausch-Verhältnis: > 45 dB
Max. Eingangs-Schallpegel: 110 dB SPL
Wandler-Typ: Kondensator
Richtcharakteristik**: Unidirektional
Betriebstemperatur: -30 ºC bis +70 ºC
Abmessungen (B x H x T): 61 x 152 x 56 mm
Gewicht: 104 g

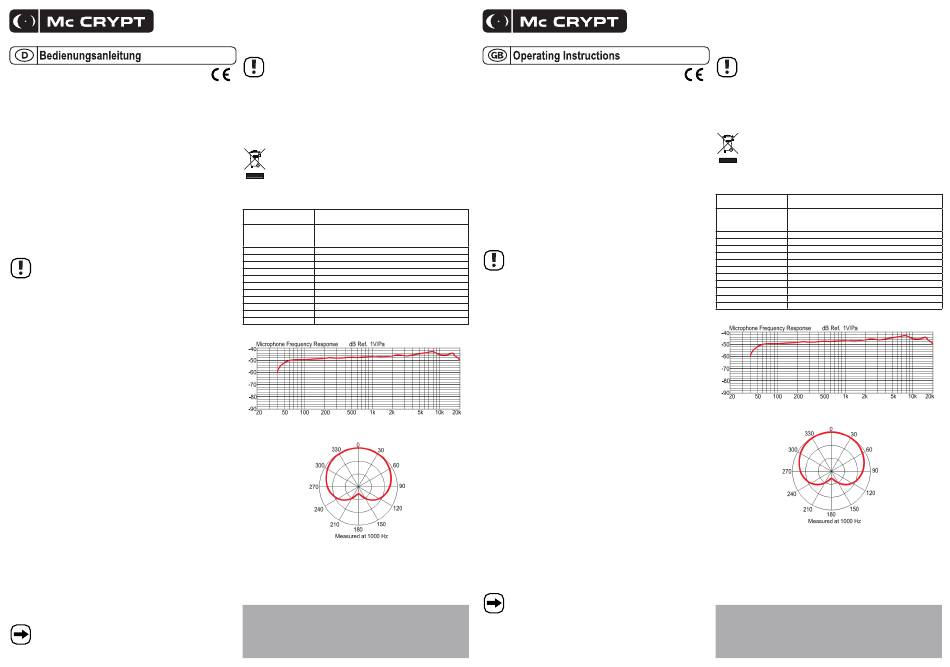

*Frequenzbereich
**Richtcharakteristik
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau.
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der
schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderungen in Technik und Ausstattung vorbehalten.
© 2009 by Conrad Electronic SE.
SU-18 USB Studio Microphone
Item no. 30 45 07
1. Intended Use
The microphone is for converting acoustic signals (sound waves) to electric signals. The
microphone is suitable for connection to the USB port of a computer. The microphone can
be mounted on the tripod included in delivery. The microphone features a status LED and an
integrated volume control.
Unauthorised conversion and/or modification of the device are inadmissible because of safety
and approval reasons (CE). Any usage other than described above is not permitted and can
damage the product and lead to associated risks such as short-circuit, fire, electric shock, etc.
Please read the operating instructions thoroughly and keep them for further reference.
2. Delivery content
• Microphone
• USB cable
• Tripod
• Operating instructions
3. Safety instructions
We do not assume liability for resulting damages to property or personal injury
if the product has been abused in any way or damaged by improper use or
failure to observe these operating instructions. The warranty/guarantee will
then expire!
The icon with exclamation mark indicates important information in the
operating instructions. Carefully read the whole operating instructions before
operating the device, otherwise there is risk of danger.
Personal safety
• The product is not a toy and should be kept out of reach of children!
• Do not leave packaging material unattended. It may become a dangerous toy for children!
Product safety
• To avoid distortions or mismatching that may damage the microphone, the product is only to
be connected to the USB port of a computer. To do this also pay attention to the connection
data in the "Technical data" section.
• Never point the microphone at the speakers in your loudspeakers, since this may lead to
interference, which could damage the loudspeaker and the connected amplifier.
• When used in conjunction with other devices, observe the operating instructions and safety
notices of connected devices.
• The product must not be subjected to heavy mechanical stress.
• The product must not be exposed to electromagnetic fields, extreme temperatures, direct
sunlight, intense vibration, or dampness.
• Handle the product carefully and do not drop it. Knocks, blows or even a fall from a low height
can damage it.
Miscellaneous
• Servicing, adjustment or repair works must only be carried out by a specialist/ specialist
workshop.
• If any questions arise that are not answered in this operating instruction, contact our Technical
Advisory Service or other experts.
4. Operation
1. Turn the volume of your computer down.
2. Turn the volume control on the microphone completely to the left.
3. Connect the USB cable's USB Mini plug to the matching connection on the bottom side of
the microphone. Connect the USB cable's USB A plug to an available USB port on your
computer.
4. The microphone then turns on automatically. The green LED next to the volume control lights
up once the microphone is connected to a computer.
5. In your operating system, select the microphone as the audio input source.
6. Speak into the microphone and adjust the volume via your computer and via the volume
control on your microphone.
7. Separate the microphone from the computer by simply pulling the USB plug out of the
computer or out of the microphone.
Use the enclosed tripod if required. Swing out the three tripod legs and insert the
microphone into the tripod mount. The mount can be pivoted by ca. 170º.
*02_08/09_01-SB
5. Cleaning
Version 08/09
When cleaning, do not use cleaning agents that contain carbon, benzine, alcohol
or similar substances. Otherwise, the device's surfaces can be damaged.
Furthermore, the fumes are explosive and hazardous to your health.
Do not use objects with sharp edges for cleaning, such as screwdrivers or
metal brushes.
Remove dust using a vacuum cleaner and a soft, clean brush. You can also use a soft, dry and
lint-free cloth to clean the enclosure of the microphone.
6. Disposal
In order to preserve, protect and improve the quality of environment, protect human
health and utilise natural resources prudently and rationally, the user should return
unserviceable product to relevant facilities in accordance with statutory regulations.
The crossed-out wheeled bin indicates the product needs to be disposed separately
and not as municipal waste.
7. Technical data
Suitable for: Windows 98SE / ME / XP SP2 / Vista™
®
Mac OS X
Hardware requirements: Processor: from Pentium II
RAM: minimum 128 MB RAM
Hard drive: minimum 20 MB disk space
USB standard: 2.0 / 1.1
Frequency range*: 50 Hz to 16000 Hz
Sensitivity: -40 dB ± 3 dB
Impedance: 680 Ω
Signal-to-noise ratio: > 45 dB
Max. input sound level: 110 dB SPL
Converter type: Condenser
Directivity**: Unidirectional
Operating temperature: -30 ºC to +70 ºC
Dimensions (W x H x D): 61 x 152 x 56 mm
Weight: 104 g
*Frequency range
**Directivity
These operating instructions are published by Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Germany.
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming,
or the capture in electronic data processing systems require the prior written approval by the editor.
Reprinting, also in part, is prohibited.
The operating instructions reflect the current technical specifications at time of print.
We reserve the right to change the technical or physical specifications.
© 2009 by Conrad Electronic SE. *02_08/09_01-SB
