MC Crypt PHM910 Bedienungsanleitung

Bedienungsanleitung
PHM910 Installations-Mikrofon
Best.-Nr. 31 29 77
Bestimmungsgemäße Verwendung
Das Mikrofon dient zur Umwandlung von akustischen Signalen (Schallwellen) in elektrische Signale.
Es kann beispielsweise an Konferenztischen oder Rednerpulten montiert werden. Das niederpegelige
Audioausgangssignal darf nur an geeignete Mikrofoneingänge von Audiogeräten angeschlossen werden.
Das Mikrofon darf nur über ein Gerät mit Phantomspeisung (9 – 52 V/DC) mit Strom versorgt werden. Eine
Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit,
z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern.
Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt
werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand,
Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie
diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Mikrofon • Bedienungsanleitung
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen,
übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Personen / Produkt
• Richten Sie das Mikrofon nicht auf die Lautsprecher. Dies führt zu einer Rückkopplung, die die
Lautsprecher und das Mikrofon beschädigen kann.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und
Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte,
an die das Produkt angeschlossen wird.
b) Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden,
wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

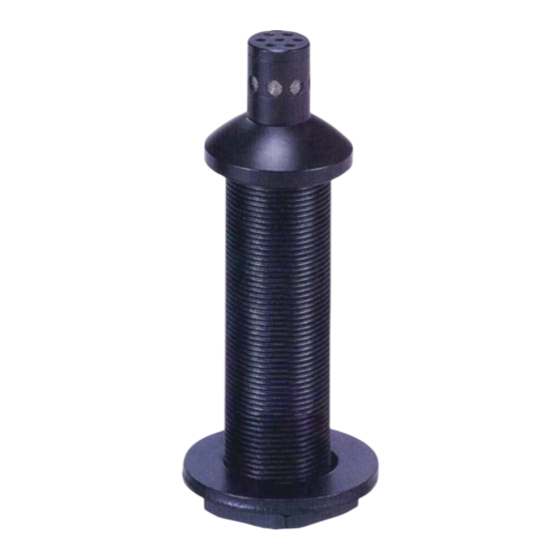

Produktübersicht
ø 28 90
ø 12 14 9 67
Mikrofon
Mikrofon montieren
Wir empfehlen, das Produkt durch eine Fachkraft installieren zu lassen.
Achten Sie bei der Auswahl des Montageortes Ihres Produktes darauf, dass Erschütterungen,
Vibrationen, Staub, Hitze, Kälte und Feuchtigkeit vermieden werden müssen.
Achten Sie bei der Montage darauf, den Körperschall vom Einbauort so gut wie möglich zu
trennen.
Version 03/13
3-poliger
3,2 3,6
XLR-Stecker
6
(männlich)
ø 28 ø 23
Gummiring Lagerring Mutter
1. Das Mikrofon kann in Tischplatten und Decken montiert werden. Im Folgenden wird die Montage in einer
Tischplatte beschrieben.
2. Das Mikrofon wird üblicherweise in ca. 40 cm Entfernung von einer sitzenden Person montiert (Abb.1).
Wird das Mikrofon z. B. an einem Rednerpult installiert, sollte es sich in einem Winkel von etwa 60 Grad
von der stehenden Person befinden (Abb. 2).
1
40 cm
3. Zur Montage des Mikrofons, z. B. in einer Tischplatte, bohren Sie ein Montageloch mit einem
Durchmesser von 22 mm. Die maximale Tischplattenstärke beträgt 60 mm.
4. Entfernen Sie den unteren Gummiring, die Mutter und den Lagerring (Abb. 3) und setzen Sie das
Mikrofon (mit Gummiring) in das Montageloch ein (Abb. 4).
5. Schieben Sie den Gummiring und den Lagerring auf das Mikrofongewinde auf und schrauben Sie das
Mikrofon mit der Mutter fest. (Abb. 5). Verwenden Sie dazu einen passenden Maulschlüssel.
3
Inbetriebnahme
Die zum Betrieb erforderliche Speisespannung erhält das Mikrofon über das angeschlossene
Audiogerät, d. h. der Mikrofoneingang am Audiogerät muss über eine Phantomspeisung (9 – 52
V/DC) verfügen.
Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Mikrofons
oder des angeschlossenen Audiogerätes führen können, darf das Produkt nur an geeignete
Mikrofoneingänge angeschlossen werden.
Benutzen Sie zum Anschluss des Mikrofons nur eine hierfür geeignete, abgeschirmte
Mikrofonleitung. Bei Verwendung anderer Kabel können Störungen auftreten.
Stellen Sie sicher, dass die Kabel nicht gequetscht oder durch scharfe Kanten beschädigt
werden.
1. Schalten Sie Ihr Audiogerät, an das das Mikrofon angeschlossen wird, aus.
2. Verbinden Sie den XLR-Stecker (weiblich) der Mikrofonleitung mit dem XLR-Stecker am Mikrofon.
3. Verbinden Sie den XLR-Stecker (mänlich) der Mikrofonleitung mit Ihrem Audiogerät.
4. Regeln Sie die Lautstärke Ihres Audiogerätes herunter.
5. Schalten Sie die Phantomspeisung (9 – 52 V/DC) an Ihrem Audiogerät ein.
6. Schalten Sie Ihr Audiogerät ein.
7. Passen Sie die Lautstärke und gegebenenfalls die Empfindlichkeit ihres Audiogerätes an.
8. Schalten Sie nach dem Gebrauch das Audiogerät aus. Trennen Sie das Mikrofon vom Audiogerät.
Reinigung
Befreien Sie das Produkt regelmäßig von Staub. Äußerlich sollte das Produkt nur mit einem weichen,
trockenen Tuch oder Pinsel gereinigt werden. Verwenden Sie keine scheuernden oder chemischen
Reinigungsmittel.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Technische Daten
Wandlertyp: Back-Elektret-Kondensator Max. SPL:
Richtcharakteristik: Unidirektional (Niere)
Frequenzgang*: 50 – 18000 Hz
Empfindlichkeit: -65 dB ± 3 dB
Impedanz: 250 Ω
Phantomspeisung: 9 – 52 V/DC
*Frequenzgang
dB
+ 20
+ 10
0
- 10
- 20
100 Hz 500 Hz 1 kHz
20 Hz 50 Hz
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung
in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch
auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten.
© Copyright 2013 by Conrad Electronic SE.
2
60º
ø 22
max. 60 mm
130 dB
Signal-Rausch-Verhältnis: >65 dB
Stromaufnahme: <2,2 mA
Anschluss: 3-pol. XLR-Stecker (männl.)
Abmessungen (Ø x L): ca. 28 x 90 mm
Gewicht: ca. 107 g (mit Mutter und
Lagerring)
10 kHz 20 kHz
V3_0313_02-KV
