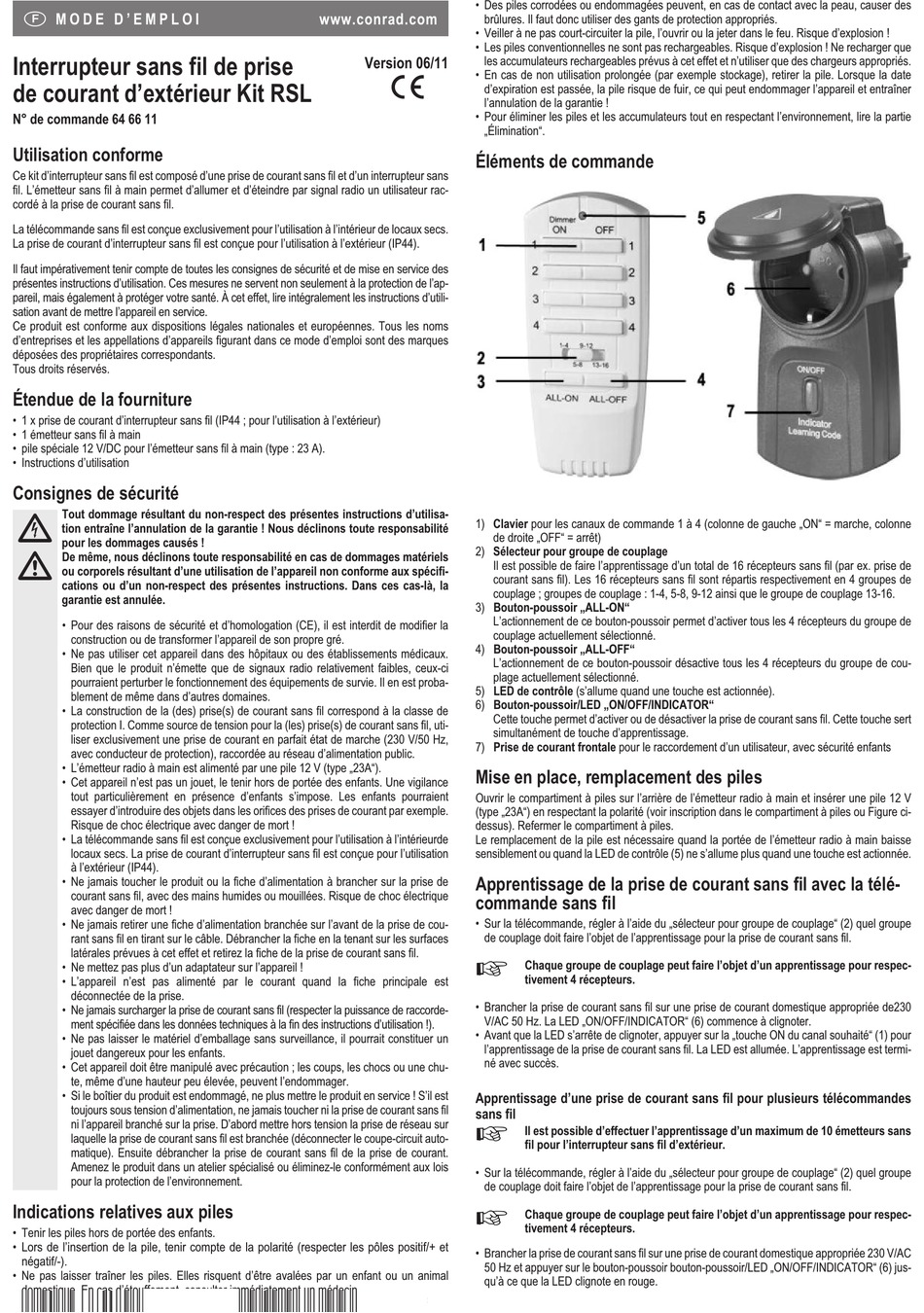

M O D E D ' E M P L O I
Interrupteur sans fil de prise
de courant d'extérieur Kit RSL
N° de commande 64 66 11

Utilisation conforme

Ce kit d'interrupteur sans fil est composé d'une prise de courant sans fil et d'un interrupteur sans
fil. L'émetteur sans fil à main permet d'allumer et d'éteindre par signal radio un utilisateur rac-
cordé à la prise de courant sans fil.
La télécommande sans fil est conçue exclusivement pour l'utilisation à l'intérieur de locaux secs.
La prise de courant d'interrupteur sans fil est conçue pour l'utilisation à l'extérieur (IP44).
Il faut impérativement tenir compte de toutes les consignes de sécurité et de mise en service des
présentes instructions d'utilisation. Ces mesures ne servent non seulement à la protection de l'ap-
pareil, mais également à protéger votre santé. À cet effet, lire intégralement les instructions d'utili-
sation avant de mettre l'appareil en service.
Ce produit est conforme aux dispositions légales nationales et européennes. Tous les noms
d'entreprises et les appellations d'appareils figurant dans ce mode d'emploi sont des marques
déposées des propriétaires correspondants.
Tous droits réservés.
Étendue de la fourniture
• 1 x prise de courant d'interrupteur sans fil (IP44 ; pour l'utilisation à l'extérieur)
• 1 émetteur sans fil à main
• pile spéciale 12 V/DC pour l'émetteur sans fil à main (type : 23 A).
• Instructions d'utilisation
Consignes de sécurité
Tout dommage résultant du non-respect des présentes instructions d'utilisa-
tion entraîne l'annulation de la garantie ! Nous déclinons toute responsabilité
pour les dommages causés !
De même, nous déclinons toute responsabilité en cas de dommages matériels
ou corporels résultant d'une utilisation de l'appareil non conforme aux spécifi-
cations ou d'un non-respect des présentes instructions. Dans ces cas-là, la
garantie est annulée.
• Pour des raisons de sécurité et d'homologation (CE), il est interdit de modifier la
construction ou de transformer l'appareil de son propre gré.
• Ne pas utiliser cet appareil dans des hôpitaux ou des établissements médicaux.
Bien que le produit n'émette que de signaux radio relativement faibles, ceux-ci
pourraient perturber le fonctionnement des équipements de survie. Il en est proba-
blement de même dans d'autres domaines.
• La construction de la (des) prise(s) de courant sans fil correspond à la classe de
protection I. Comme source de tension pour la (les) prise(s) de courant sans fil, uti-
liser exclusivement une prise de courant en parfait état de marche (230 V/50 Hz,
avec conducteur de protection), raccordée au réseau d'alimentation public.
• L'émetteur radio à main est alimenté par une pile 12 V (type „23A").
• Cet appareil n'est pas un jouet, le tenir hors de portée des enfants. Une vigilance
tout particulièrement en présence d'enfants s'impose. Les enfants pourraient
essayer d'introduire des objets dans les orifices des prises de courant par exemple.
Risque de choc électrique avec danger de mort !
• La télécommande sans fil est conçue exclusivement pour l'utilisation à l'intérieurde
locaux secs. La prise de courant d'interrupteur sans fil est conçue pour l'utilisation
à l'extérieur (IP44).
• Ne jamais toucher le produit ou la fiche d'alimentation à brancher sur la prise de
courant sans fil, avec des mains humides ou mouillées. Risque de choc électrique
avec danger de mort !
• Ne jamais retirer une fiche d'alimentation branchée sur l'avant de la prise de cou-
rant sans fil en tirant sur le câble. Débrancher la fiche en la tenant sur les surfaces
latérales prévues à cet effet et retirez la fiche de la prise de courant sans fil.
• Ne mettez pas plus d'un adaptateur sur l'appareil !
• L'appareil n'est pas alimenté par le courant quand la fiche principale est
déconnectée de la prise.
• Ne jamais surcharger la prise de courant sans fil (respecter la puissance de raccorde-
ment spécifiée dans les données techniques à la fin des instructions d'utilisation !).
• Ne pas laisser le matériel d'emballage sans surveillance, il pourrait constituer un
jouet dangereux pour les enfants.
• Cet appareil doit être manipulé avec précaution ; les coups, les chocs ou une chu-
te, même d'une hauteur peu élevée, peuvent l'endommager.
• Si le boîtier du produit est endommagé, ne plus mettre le produit en service ! S'il est
toujours sous tension d'alimentation, ne jamais toucher ni la prise de courant sans fil
ni l'appareil branché sur la prise. D'abord mettre hors tension la prise de réseau sur
laquelle la prise de courant sans fil est branchée (déconnecter le coupe-circuit auto-
matique). Ensuite débrancher la prise de courant sans fil de la prise de courant.
Amenez le produit dans un atelier spécialisé ou éliminez-le conformément aux lois
pour la protection de l'environnement.
Indications relatives aux piles
• Tenir les piles hors de portée des enfants.
• Lors de l'insertion de la pile, tenir compte de la polarité (respecter les pôles positif/+ et
négatif/-).
• Ne pas laisser traîner les piles. Elles risquent d'être avalées par un enfant ou un animal
domestique. En cas d'étouffement, consulter immédiatement un médecin.
• Des piles corrodées ou endommagées peuvent, en cas de contact avec la peau, causer des
www.conrad.com
brûlures. Il faut donc utiliser des gants de protection appropriés.
• Veiller à ne pas court-circuiter la pile, l'ouvrir ou la jeter dans le feu. Risque d'explosion !
• Les piles conventionnelles ne sont pas rechargeables. Risque d'explosion ! Ne recharger que
Version 06/11
les accumulateurs rechargeables prévus à cet effet et n'utiliser que des chargeurs appropriés.
• En cas de non utilisation prolongée (par exemple stockage), retirer la pile. Lorsque la date
d'expiration est passée, la pile risque de fuir, ce qui peut endommager l'appareil et entraîner
°
l'annulation de la garantie !
• Pour éliminer les piles et les accumulateurs tout en respectant l'environnement, lire la partie
„Élimination".
Éléments de commande
1) Clavier pour les canaux de commande 1 à 4 (colonne de gauche „ON" = marche, colonne
de droite „OFF" = arrêt)
2) Sélecteur pour groupe de couplage
Il est possible de faire l'apprentissage d'un total de 16 récepteurs sans fil (par ex. prise de
courant sans fil). Les 16 récepteurs sans fil sont répartis respectivement en 4 groupes de
couplage ; groupes de couplage : 1-4, 5-8, 9-12 ainsi que le groupe de couplage 13-16.
3) Bouton-poussoir „ALL-ON"
L'actionnement de ce bouton-poussoir permet d'activer tous les 4 récepteurs du groupe de
couplage actuellement sélectionné.
4) Bouton-poussoir „ALL-OFF"
L'actionnement de ce bouton-poussoir désactive tous les 4 récepteurs du groupe de cou-
plage actuellement sélectionné.
5) LED de contrôle (s'allume quand une touche est actionnée).
6) Bouton-poussoir/LED „ON/OFF/INDICATOR"
Cette touche permet d'activer ou de désactiver la prise de courant sans fil. Cette touche sert
simultanément de touche d'apprentissage.
7) Prise de courant frontale pour le raccordement d'un utilisateur, avec sécurité enfants
Mise en place, remplacement des piles
Ouvrir le compartiment à piles sur l'arrière de l'émetteur radio à main et insérer une pile 12 V
(type „23A") en respectant la polarité (voir inscription dans le compartiment à piles ou Figure ci-
dessus). Refermer le compartiment à piles.
Le remplacement de la pile est nécessaire quand la portée de l'émetteur radio à main baisse
sensiblement ou quand la LED de contrôle (5) ne s'allume plus quand une touche est actionnée.
Apprentissage de la prise de courant sans fil avec la télé-
commande sans fil
• Sur la télécommande, régler à l'aide du „sélecteur pour groupe de couplage" (2) quel groupe
de couplage doit faire l'objet de l'apprentissage pour la prise de courant sans fil.
• Brancher la prise de courant sans fil sur une prise de courant domestique appropriée de230
V/AC 50 Hz. La LED „ON/OFF/INDICATOR" (6) commence à clignoter.
• Avant que la LED s'arrête de clignoter, appuyer sur la „touche ON du canal souhaité" (1) pour
l'apprentissage de la prise de courant sans fil. La LED est allumée. L'apprentissage est termi-
né avec succès.
Apprentissage d'une prise de courant sans fil pour plusieurs télécommandes
sans fil
• Sur la télécommande, régler à l'aide du „sélecteur pour groupe de couplage" (2) quel groupe
de couplage doit faire l'objet de l'apprentissage pour la prise de courant sans fil.
• Brancher la prise de courant sans fil sur une prise de courant domestique appropriée 230 V/AC
50 Hz et appuyer sur le bouton-poussoir bouton-poussoir/LED „ON/OFF/INDICATOR" (6) jus-
qu'à ce que la LED clignote en rouge.
Chaque groupe de couplage peut faire l'objet d'un apprentissage pour respec-
tivement 4 récepteurs.
Il est possible d'effectuer l'apprentissage d'un maximum de 10 émetteurs sans
fil pour l'interrupteur sans fil d'extérieur.
Chaque groupe de couplage peut faire l'objet d'un apprentissage pour respec-
tivement 4 récepteurs.
