Fluke T100/120/140

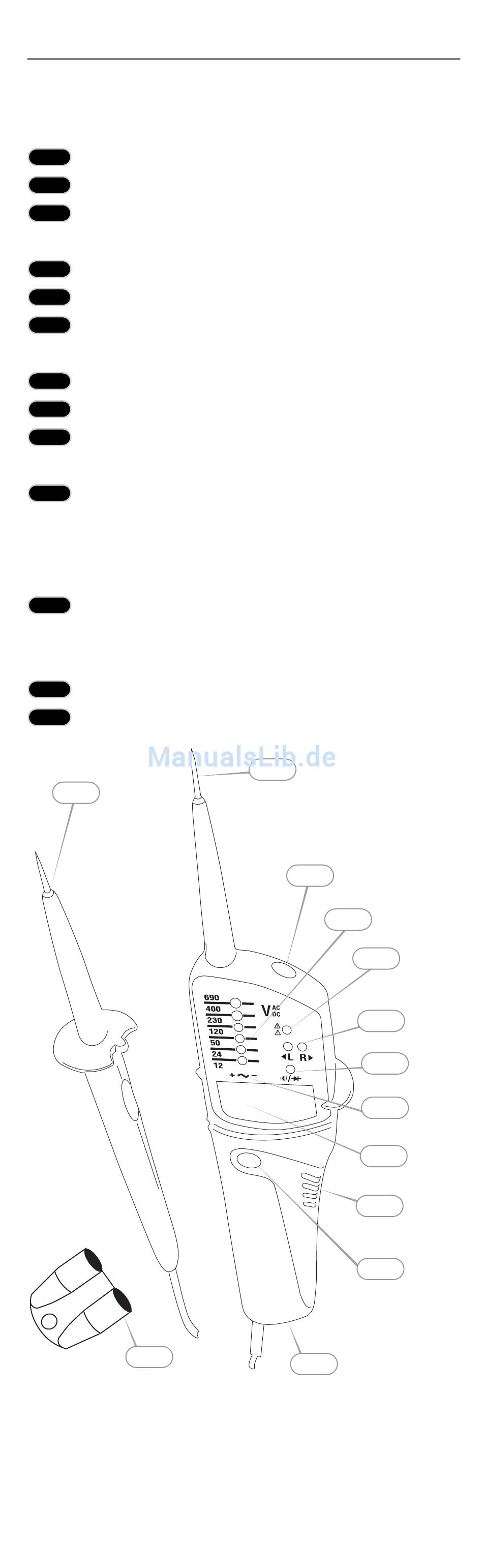

Elementi di comando
Elementi di comando e
collegamenti
1
Puntale di misura mobile – (L1)
2
Puntale di misura fisso + (L2)
3
Lampadina per illuminare il punto di mi-
surazione
4
Spie LED d'indicazione della tensione
5
Spia LED per prova di fase unipolare
6
Spia LED per rotazione delle fasi verso
destra/sinistra
7
Spia LED per continuità
8
Indicazione della polarità
9
Spia LCD d´indicazione della tensione
(solo T120 o T140 )
10
Il tasto sul verso dello strumento serve
per líilluminazione del luogo di misura e
per T140 supplementari per la misura
della resistenza.
11
Elettrodo di contatto per indicazione ro-
tazione delle fasi bipolari e prova di fase
unipolare
12
Vano pile
13
Calotta protettiva
1
6
13
2
3
4
12
5
6
7
8
9
10
11
