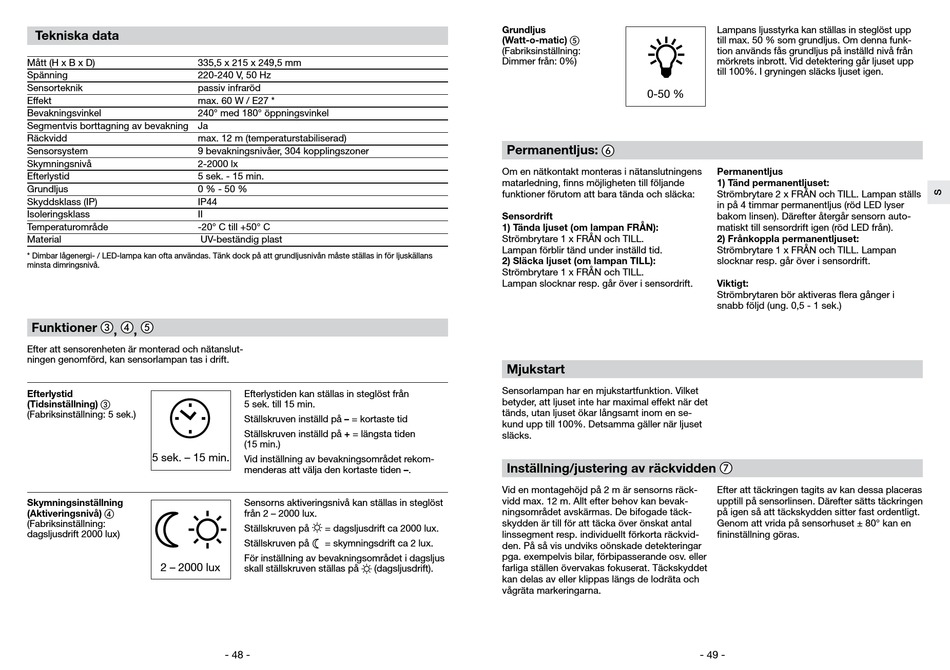

Tekniska data

Mått (H x B x D) 335,5 x 215 x 249,5 mm
Spänning 220-240 V, 50 Hz
Sensorteknik passiv infraröd
Effekt max. 60 W / E27 *
Bevakningsvinkel 240° med 180° öppningsvinkel
Segmentvis borttagning av bevakning Ja
Räckvidd max. 12 m (temperaturstabiliserad)
Sensorsystem 9 bevakningsnivåer, 304 kopplingszoner
Skymningsnivå 2-2000 lx
Efterlystid 5 sek. - 15 min.
Grundljus 0 % - 50 %
Skyddsklass (IP) IP44
Isoleringsklass II
Temperaturområde -20° C till +50° C
Material UV-beständig plast
* Dimbar lågenergi- / LED-lampa kan ofta användas. Tänk dock på att grundljusnivån måste ställas in för ljuskällans
minsta dimringsnivå.
Funktioner c , d , e
Efter att sensorenheten är monterad och nätanslut-
ningen genomförd, kan sensorlampan tas i drift.
Efterlystid
(Tidsinställning) c
(Fabriksinställning: 5 sek.)
5 sek. – 15 min.
Skymningsinställning
(Aktiveringsnivå) d
(Fabriksinställning:
dagsljusdrift 2000 lux)
2 – 2000 lux
Efterlystiden kan ställas in steglöst från
5 sek. till 15 min.
Ställskruven inställd på – = kortaste tid
Ställskruven inställd på + = längsta tiden
(15 min.)
Vid inställning av bevakningsområdet rekom-
menderas att välja den kortaste tiden –.
Sensorns aktiveringsnivå kan ställas in steglöst
från 2 – 2000 lux.
Ställskruven på = dagsljusdrift ca 2000 lux.
Ställskruven på = skymningsdrift ca 2 lux.
För inställning av bevakningsområdet i dagsljus
skall ställskruven ställas på (dagsljusdrift).
- 48 -
Grundljus
(Watt-o-matic) e
(Fabriksinställning:
Dimmer från: 0%)
0-50 %
Permanentljus: f
Om en nätkontakt monteras i nätanslutningens
matarledning, finns möjligheten till följande
funktioner förutom att bara tända och släcka:
Sensordrift
1) Tända ljuset (om lampan FRÅN):
Strömbrytare 1 x FRÅN och TILL.
Lampan förblir tänd under inställd tid.
2) Släcka ljuset (om lampan TILL):
Strömbrytare 1 x FRÅN och TILL.
Lampan slocknar resp. går över i sensordrift.
Mjukstart
Sensorlampan har en mjukstartfunktion. Vilket
betyder, att ljuset inte har maximal effekt när det
tänds, utan ljuset ökar långsamt inom en se-
kund upp till 100%. Detsamma gäller när ljuset
släcks.
Inställning/justering av räckvidden g
Vid en montagehöjd på 2 m är sensorns räck-
vidd max. 12 m. Allt efter behov kan bevak-
ningsområdet avskärmas. De bifogade täck-
skydden är till för att täcka över önskat antal
linssegment resp. individuellt förkorta räckvid-
den. På så vis undviks oönskade detekteringar
pga. exempelvis bilar, förbipasserande osv. eller
farliga ställen övervakas fokuserat. Täckskyddet
kan delas av eller klippas längs de lodräta och
vågräta markeringarna.
Lampans ljusstyrka kan ställas in steglöst upp
till max. 50 % som grundljus. Om denna funk-
tion används fås grundljus på inställd nivå från
mörkrets inbrott. Vid detektering går ljuset upp
till 100%. I gryningen släcks ljuset igen.
Permanentljus
1) Tänd permanentljuset:
Strömbrytare 2 x FRÅN och TILL. Lampan ställs
in på 4 timmar permanentljus (röd LED lyser
bakom linsen). Därefter återgår sensorn auto-
matiskt till sensordrift igen (röd LED från).
2) Frånkoppla permanentljuset:
Strömbrytare 1 x FRÅN och TILL. Lampan
slocknar resp. går över i sensordrift.
Viktigt:
Strömbrytaren bör aktiveras flera gånger i
snabb följd (ung. 0,5 - 1 sek.)
Efter att täckringen tagits av kan dessa placeras
upptill på sensorlinsen. Därefter sätts täckringen
på igen så att täckskydden sitter fast ordentligt.
Genom att vrida på sensorhuset ± 80° kan en
fininställning göras.
