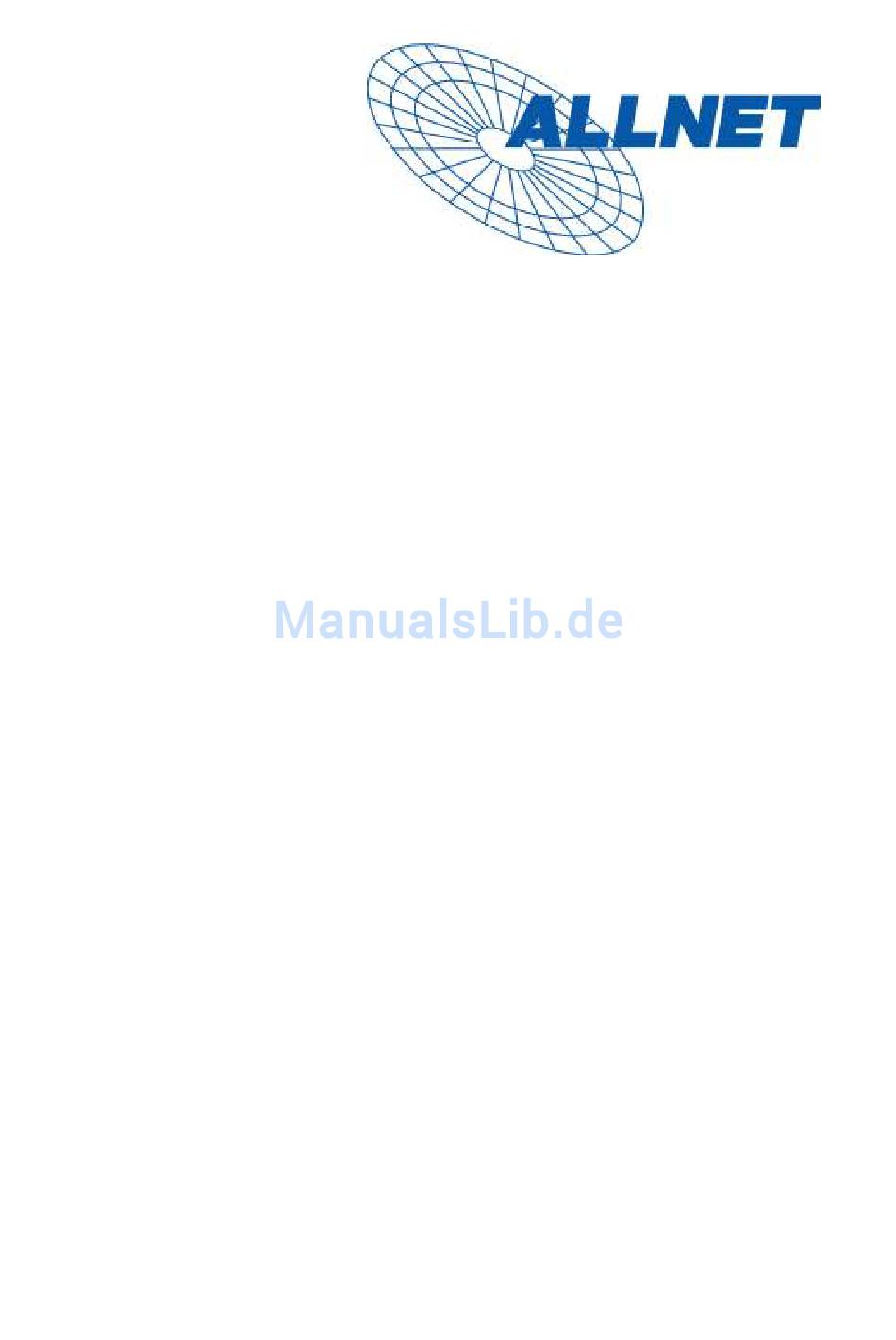

- Seite 1 Load balancing Router with / mit DMZ Deutsch Seite 3 English Page 10 ALL7000 Quick Installation Guide / Express Setup...
- Seite 2 ALL7000 Quick Installation Guide / Express Setup - 2 -...
-

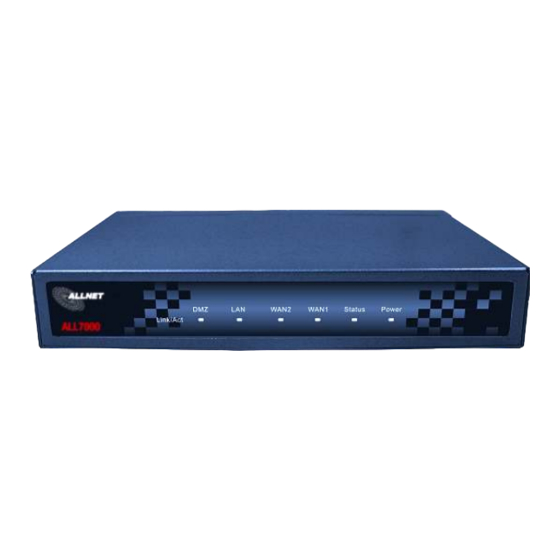

Seite 3: Hardwarebeschreibung
DMZ Port: Hier werden die Server angeschlossen, die eine direkte Verbindung zum öffentlichen Internet benötigen (FTP, SNMP, HTTP, DNS). Reset: Mit der Reset-Taste stellen Sie den ursprünglichen Auslieferzustand des ALL7000 her. DC Power: Hier wird das mitgelieferte Steckernetzteil angeschlossen. ALL7000... - Seite 4 Installationsbeispiel: ALL7000 : LAN Port = 192.168.1.1 (internes LAN) WAN 1 Port = 61.11.11.11 (zugeteilt von Ihrem Internet Service Provider) WAN 2 Port = 211.22.22.22 (zugeteilt von Ihrem ISP) DMZ Port = 61.11.11.11 (Transparenter Betrieb, “De-Militarisierte Zone”, DMZ) ALL7000 Quick Installation Guide / Express Setup...
- Seite 5 Konfigurationsbeispiel Schritt 1: Verbinden Sie den PC des Administrators und den LAN Port des ALL7000 mit einem Hub oder Switch. Kontrollieren Sie das blinkende Licht an Hub oder Switch, um Sicher zu stellen, dass eine Verbindung besteht (link). Der ALL7000 verfügt über einen eingebauten (embedded) Web Server für Management und Konfiguration.
- Seite 6 Schritt 2 Nachdem der Administrator PC eine IP-Adresse des gleichen Netzwerkes erhalten hat, wie der ALL7000, öffnen Sie bitte einen Web Browser und geben Sie in die Adresszeile ein: http://192.168.1.1 Ein Pop-up Fenster wird erscheinen Sie nach dem „username“ und „password“...
- Seite 7 Wählen Sie den Reiter Interface im linken Menüfeld aus. Der angezeigte Menübaum wird erscheinen: Klicken Sie auf LAN und geben Sie die gewünschten Netzwerk Setup Informationen ein (Layer 3). Beispiel: LAN interface IP Address 192.168.1.1 NetMask 255.255.255.0 ALL7000 Quick Installation Guide / Express Setup - 7 -...
- Seite 8 61.11.11.11 NetMask 255.255.255.0 Default Gateway 61.11.11.254 DNS Server 1 168.95.1.1 Anmerkung: Die hier verwendeten Daten sind nur Beispiele. Geben Sie bitte die Daten ein, die Ihnen Ihr ISP übermittelt hat. ALL7000 Quick Installation Guide / Express Setup - 8 -...
- Seite 9 Destination Address (Ziel) – wählen Sie “Outside_Any” Service – wählen Sie “ANY” Action – wählen Sie “Permit” (Erlabunis) Mit Klick auf OK übernehmen SIe die Änderungen in den Speicher des ALL7000. Schritt 5 Wenn Sie nun das Fenster wie unten abgebildet sehen, war die Konfiguration erfolgreich.
-
Seite 10: Hardware Description
DMZ Port: Use this port to connect to the company’s server(s), which needs direct connection to the Internet (FTP, SNMP, HTTP, DNS). Reset: Reset the ALL7000 to the original default settings. DC Power: connect one end of the power supply to this port, the other end to the electrical wall outlet. - Seite 11 Connecting Example: ALL7000 : LAN Port = 192.168.1.1 Port = 61.11.11.11 (provided ISP) WAN 2 Port = 211.22.22.22 (provided by ISP) DMZ Port = 61.11.11.11 (Transparent Mode) ALL7000 Quick Installation Guide / Express Setup - 11 -...
- Seite 12 WEBUI Configuration example Step 1: Connect both the Administrator’s PC and the LAN port of the ALL7000 to a hub or switch. Make sure there is a link light on the hub/switch for both connections. The ALL7000 has an embedded web server used for management and configuration. Use a web browser to display the configurations of the Multi-Homing (such as Internet Explorer 4(or above) or Netscape 4.0(or above) with full java script support).
- Seite 13 STEP 2 Once the Administrator PC has an IP address on the same network as the ALL7000, open up an Internet web browser and type http://192.168.1.1 into the address bar. A pop-up screen will appear and prompt for a username and password. A username and password is required in order connect to the ALL7000.
- Seite 14 Step 3: After entering the username and password, the ALL7000 WEBUI screen will display. Select the Interface tab on the left menu and a sub-function list will be displayed. Click on LAN from the sub-function list, and enter proper Layer 3 network setup information.
- Seite 15 NetMask 255.255.255.0 Default Gateway 61.11.11.254 DNS Server 1 168.95.1.1 Note: The above figures are only examples. Please fill in the appropriate IP address information provided to you by the ISP. ALL7000 Quick Installation Guide / Express Setup - 15 -...
- Seite 16 LAN port have their Default Gateway IP Address set to the ALL7000 LAN IP Address (i.e. 192.168.1.1). At this point, all the computers on the LAN network should gain access to Internet immediately. If an ALL7000 filter function is required, please refer to the Policy section.
