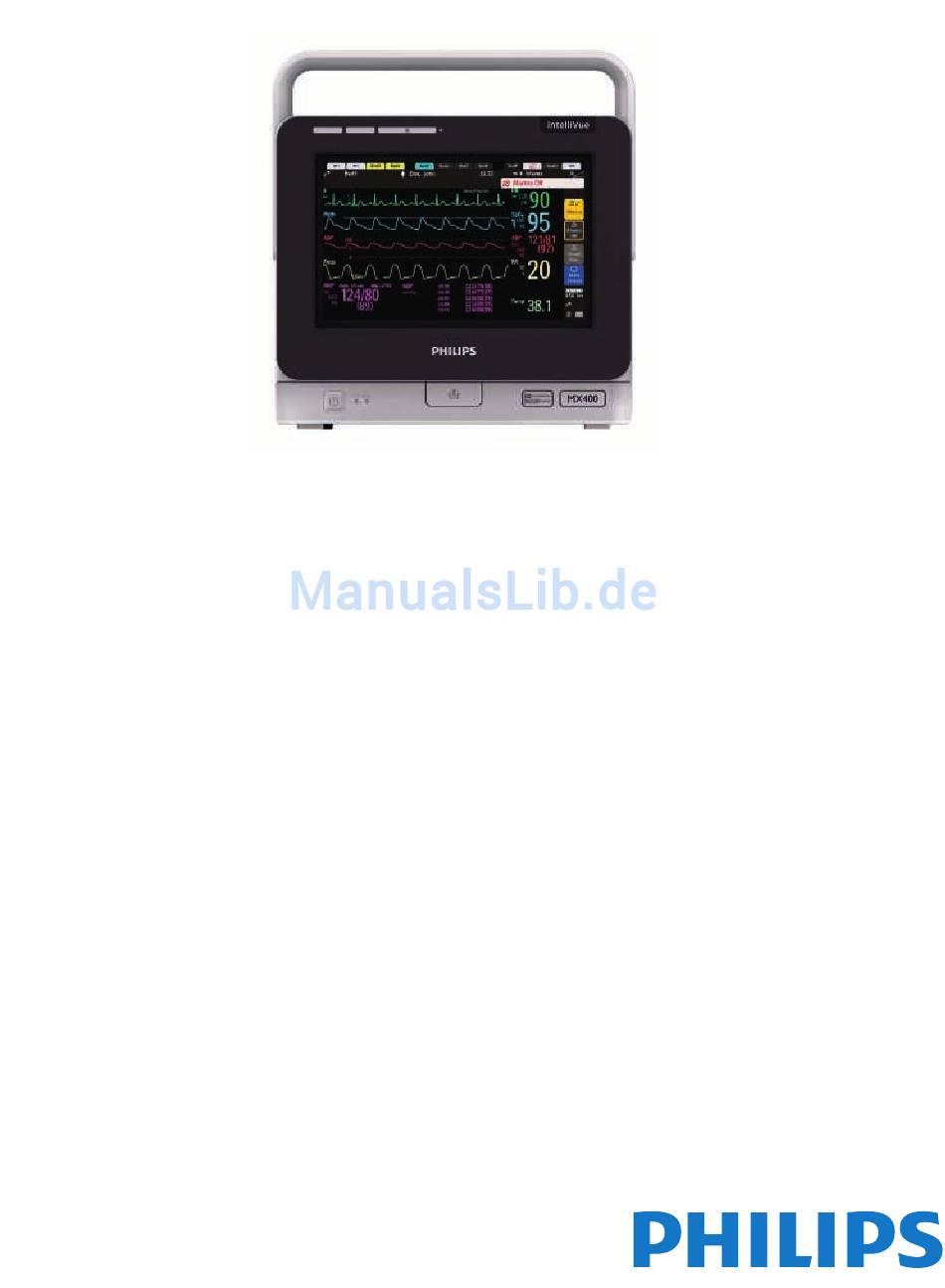

IntelliVue MX400 Patientenmonitor
Philips 866060 Technische Information
Der Patientenmonitor IntelliVue MX400 ist eine
flexible, modular aufgebaute Lösung zur
Patientenüberwachung, die den vielfältigsten
Anforderungen gerecht wird. Der Monitor kann an
die Philips Multi-Parameter-Modul-Familie (PS) und
die zugehörigen Erweiterungen und an die IntelliVue
Gasanalysatoren angeschlossen werden und bietet
so alle Vorteile des Plug-and-Play. Für Anästhesie,
Intensivpflege, Kardiologie, Neonatologie und
Allgemeinmedizin sind spezielle Konfigurationen
erhältlich.
Leistungsmerkmale
• Intuitive Benutzeroberfläche
• Einfache Menü-Hierarchie für schnellen Zugriff auf
alle grundlegenden Überwachungsaufgaben
• Die einfache Einstellung des Bildschirmlayouts
ermöglicht eine flexible Präsentation der
Parameterinformation.
• Einfacher Zugriff auf die zuletzt benutzten
Bildtypen (einschließlich der drei zuletzt
veränderten Bildtypen)
• Für Temperatur, Größe und Gewicht lassen sich
entweder metrische oder englische Maßeinheiten
konfigurieren. Druckparameter können in kPa oder
mmHg angezeigt werden. Gase können in kPa oder
mmHg angezeigt werden.
• Patientendatenmanagement mit Trend-Tabellen und
-Diagrammen; hochauflösende Trends für die
Schlag-zu-Schlag-Verfolgung von Änderungen
Werbung
Verwandte Anleitungen für Philips IntelliVue MX400
Inhaltszusammenfassung für Philips IntelliVue MX400
- Seite 1 IntelliVue MX400 Patientenmonitor Philips 866060 Technische Information Der Patientenmonitor IntelliVue MX400 ist eine • Die einfache Einstellung des Bildschirmlayouts flexible, modular aufgebaute Lösung zur ermöglicht eine flexible Präsentation der Patientenüberwachung, die den vielfältigsten Parameterinformation. Anforderungen gerecht wird. Der Monitor kann an •...
-
Seite 2: Modularer Aufbau
Datenbank. Modularer Aufbau • Der Monitor kann so konfiguriert werden, dass die Anzeigehelligkeit Durch den Anschluss der Philips Multi-Parameter-Modul-Familie (mit automatisch an die Umgebungslichtbedingungen angepasst wird. Erweiterungen) und der Gasanalysatoren lässt sich die Funktionalität Mit der Smarttaste für die Helligkeit wird der Bereich festgelegt, des Monitors nach dem Plug-and-Play-Prinzip beliebig erweitern. - Seite 3 Die Fernbedienung wird über eine USB- oder Erfordert Option J23 – Schnittstelle für externe Geräte Wahlweise Philips FAST-SpO2, Masimo SET SpO2, Nellcor OxiMax SpO2 oder Masimo Erfordert Option X04, X06 oder X08 – XDS Konnektivität für 4, 6 oder 8 Kurven rainbow SET SpO2 (einschließlich bestimmter Masimo rainbow Parameter)
- Seite 4 Es sendet Parameterkurven und numerische Werte an den Montage Monitorbildschirm und löst Alarme und Störungsmeldungen aus. Bis zu Die standardmäßigen Montageoptionen ermöglichen eine flexible, 48 Stunden Patiententrends sowie Personalien werden im X2 platzsparende Positionierung der Monitore zur ergonomischen gespeichert. Acht Stunden Patiententrends können an den Host- Gestaltung des Arbeitsplatzes.
- Seite 5 • 12-Kanal-EKG-Daten können entweder nach dem EASI-System mit Sekunde gespeichert. Kombi-Ereignisse korrelieren Apnoe-Ereignisse fünf Standardelektroden, nach dem Hexad-System mit sechs mit Bradykardie und/oder Abfall der Sauerstoffsättigung. Elektroden oder nach dem klassischen Verfahren mit 10 Elektroden in diagnostischer Qualität erfasst werden. Alle IntelliVue Monitore IntelliVue Anwendungen können gleichzeitig 12 Echtzeit-EKG-Kurven anzeigen.
- Seite 6 – Urinausscheidung Trends – Behinderung • Für verschiedene Anwendungsbereiche steht eine Konfiguration für – Hautfarbe/Hautkolorit die Standard-Trenddatenbank zur Verfügung. Bis zu 50 numerische – Retraktionen Werte können alle 12 Sekunden, jede Minute oder alle 5 Minuten – KRZ abgetastet und für einen Zeitraum von 4 bis 48 Stunden gespeichert –...
- Seite 7 Alarmgrenzen sind in der Standardanzeige ständig sichtbar. Das Über- alle AVE-Daten von dem im Netzwerk eingebundenen Monitor und oder Unterschreiten einer Alarmgrenze wird folgendermaßen von der Philips IntelliVue Informationszentrale (PIIC/PIIC iX) signalisiert: gemeinsam genutzt werden. Die Daten müssen nur einmal • Es ertönt ein nach Schweregrad abgestufter Alarmton.
- Seite 8 Wenn der Monitor über ein Netzwerk an eine zentrale Netzwerkfunktionen Überwachungsstation angeschlossen ist, wird der Alarm gleichzeitig am Der Monitor kann über die Philips IntelliVue Netzwerkschnittstelle als Monitor und an der Informationszentrale ausgelöst. Teil eines Netzwerks (drahtgebunden oder drahtlos) betrieben werden.
-
Seite 9: Weitere Optionale Anschlüsse
Volumen, Infusionsrate. (Smart-Hopping), J45 (1,4 GHz [nur USA]) und J47 (2,4 GHz), Es kann eine Dosierungstabelle und eine Infusionstabelle angezeigt und ermöglichen die Kommunikation mit einer Philips IntelliVue ausgedruckt werden. Maßeinheiten können umgerechnet werden Informationszentrale (PIIC) oder einer Philips IntelliVue (z.B. lbs in kg). - Seite 10 MIB/RS232-Schnittstellenplatine (zwei Anschlüsse) Alle Anwendungsteile sind vom Typ CF, falls nicht anders angegeben. Es können zusätzlich zwei MIB/RS232-E/A-Platinen (Option J13) Sie sind gegen Schäden durch Defibrillation und Hochfrequenzchirurgie installiert werden. Die MIB-Anschlüsse lassen sich unabhängig geschützt. voneinander für folgende Zwecke konfigurieren: Gefährdungen aufgrund fehlerhafter Software wurden in •...
- Seite 11 Umgebungsbedingungen Leistungsspezifikationen MX400 Monitore Leistungsspezifikationen – MX400 Element Status Bereich Strom- Stromverbrauch < 70 W Durchschnitt Umgebungs- Betrieb 0 bis 40 °C versorgung Netzspannung 100 bis 240 V temperatur Beim Laden des Akkus, Strom 1,2 bis 0,5 A wenn das M3002A auf Frequenz 50/60 Hz der Rückseite montiert WVGA-Bild- Farbige 230-mm-Flüssigkristallanzeige mit ist oder mit der Schnitt-...
- Seite 12 Leistungsspezifikationen – MX400 Leistungsspezifikationen – MX400 Ereignisse Informationen Status und Zeit bei Aus- Gepufferter Speicherdauer bei Netzstromzufuhr: lösung, Ereignis- Speicher unbegrenzt klassifizierung und ohne Netz: mind. zugehörige Detailansicht 8 Stunden der Episodendaten Inhalt Aktive Einstellungen, Episodendaten Konfigurierbar, entweder: Trends, Patientendaten, • 4 Minuten hoch- Echtzeit-Berichte, auflösender Trend Ereignisse,...
- Seite 13 Schnittstelle Interner WMTS-Adapter Europa 2,400 bis 2,483 GHz für Frequenz- 5,15 bis 5,35 GHz Technologie kompatibel mit dem sprung- 5,470 bis 5,725 GHz Philips Cellular Telemet- verfahren Japan 2,400 bis 2,483 GHz riesystem (CTS), mobile (Smart- 5,15 bis 5,25 GHz Infrastruktur Hopping), 5,25 bis 5,35 GHz...
- Seite 14 < 0,4 V bei l = –1 mA e Optional: Siehe „Schnittstellen-Optionen“. ausgang (Ring) High-Level-Ausgang > 2,4 V bei l = 1 mA (Ring/Kanal 2 Akku-Spezifikationen Impulsbreite 100 ms ±10 ms ist für analogen Philips M4605A Hochleistungsakku (10,8 V, 6000 mAh, Lithium-Ionen- (aktiv hoch) EKG-Ausgang Akku) Puls-Ansprechzeit < 1 ms oder digitalen • Gewicht: 490 g Signalverzögerung < 25 ms Pulsausgang •...
- Seite 15 Bestellinformation Optionen 866060 Es folgen Bestellinformationen für den 866060 (MX400). XDS Clinical Workstation Bestellinformationen für die Multi-Parameter-Modul-Familie und Multi- XDS Datenbank Parameter-Modul-Erweiterungen sind in den entsprechenden Datenblättern nachzulesen. ProtocolWatch ProtocolWatch 866060 Monitorfunktionalität – Optionen Screening auf schwere Sepsis Grundfunktionen 866060 IntelliVue Guardian EWS Software für Allgemeinstation (Standard) Software für Intensivmedizin Hardware-Optionen...
- Seite 16 Blutdruckmessung, Externes Alarmgerät 866406 (FAST-SpO (A01), Masimo Support-Tool M3086A DVD SET (A03), Nellcor – Zu bestellen über InCenter: OxiMax Technologie (A04), Masimo http://www3.medical.philips.com/ rainbow SET SpO (A05)) und resources/hsg/docs/en-us/custom/ Druck/Temperatur intellivue_order.asp Einzelheiten stehen im Datenblatt Zubehör des X2. Externes Akku-Ladegerät 865432 Zusätzliche Druck/Temperatur-...
- Seite 17 Ein Ende verfügt über einen 6P6C-Anschluss, das andere Ende hat keinen Anschluss. b Beide Enden sind mit einem 1/4"-Klinkenstecker ausgestattet. Messfunktionalität – Optionen Unterstützung einer zusätzlichen invasiven Montage-Informationen Druckmessung Informationen zum Thema Montage erhalten Sie vom Philips Herzzeitvolumen Vertriebsteam. Weitere Informationen unter http://www.healthcare.philips.com/main/products/patient_monitoring/ products/mounting_solutions/mounting_solutions_homepage.wpd.
- Seite 18 Beschreibung Option XDS Konnektivitätsptionen XDS Konnektivität für 4 Kurven XDS Konnektivität für 6 Kurven XDS Konnektivität für 8 Kurven XDS Fernbedienung XDS Clinical Workstation XDS Datenbank Software Upgrade auf aktuelle SW-Revision a Bitte Verfügbarkeit in Ihrem Land prüfen.
- Seite 20 Bitte besuchen Sie uns unter www.philips.com/healthcare © 2015 Koninklijke Philips N.V. Alle Rechte vorbehalten. Philips Healthcare behält sich das Recht vor, ein Produkt zu verändern und dessen Herstellung jederzeit und ohne Ankündigung einzustellen. Gedruckt in den Niederlanden. 4522 991 07913 * JAN 2016...
