Fonction / Utilisation
Flexi3D-Camera est une microcaméra destinée au raccordement à l'unité de
base du VideoControl-Master. La Flexi3D-Camera convient aux inspections
des zones frontales et latérales grâce à la tête de caméra de petite taille et
à la base du câble rotative avec une graduation d'angle. Associé à l'unité
de base, il permet de transmettre des images vidéo en couleur à l'écran
d'af chage ACL a n de contrôler des endroits dif ciles d'accès comme,
par ex., dans les cavités, les puits, la maçonnerie ou les véhicules.
1
2
5

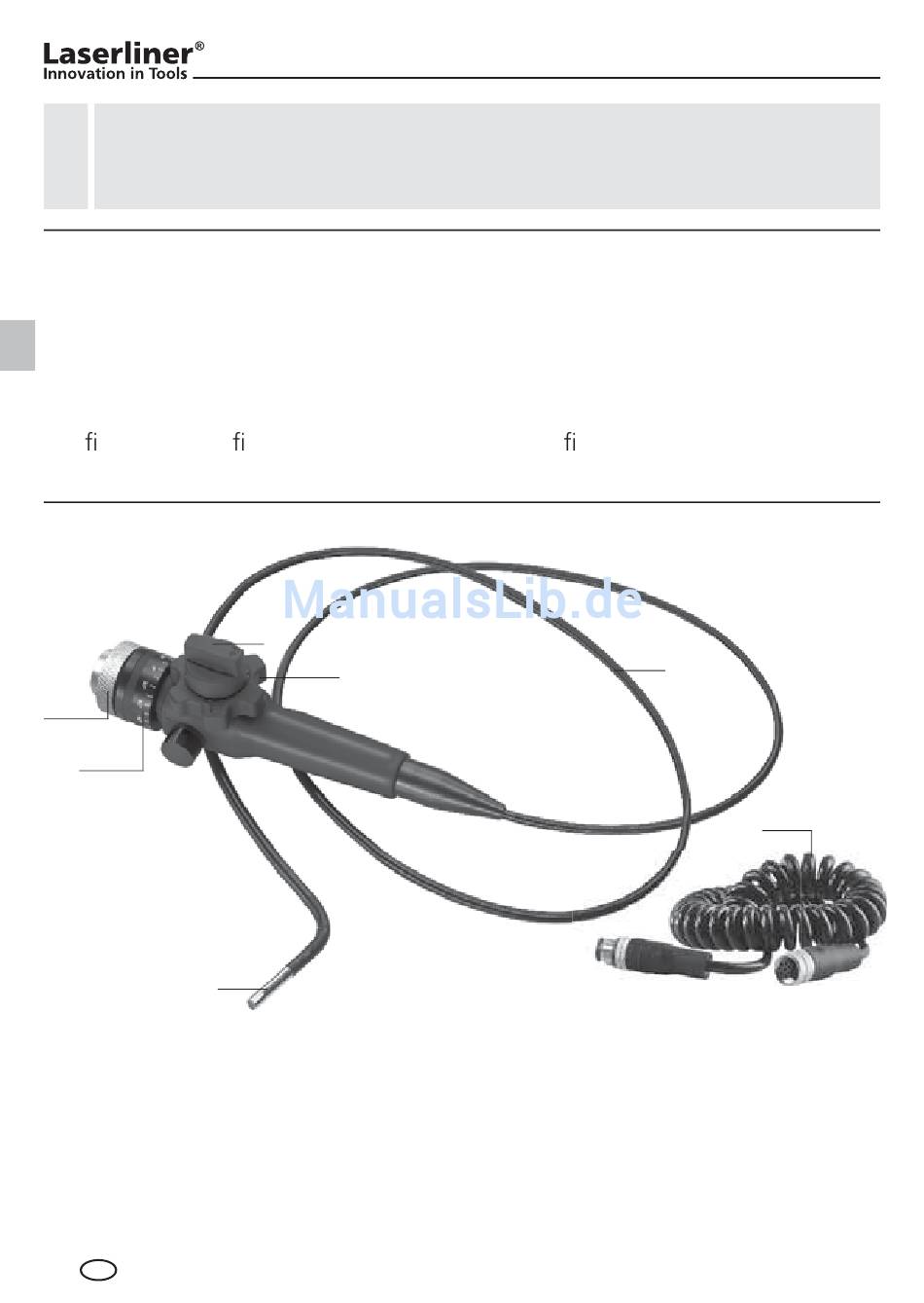

1 Branchement à l'unité de base
VideoControl-Master
2 Graduation d'angle
3 Bouton de blocage
de la tête de la caméra
18 FR
3
4
6
4 Mollette d'orientation
de la caméra
5 Tête de la caméra avec
4 LED ultrapuissantes
6 Câble de poussée
7 Câble de commande
7
